中国包装联合会钢桶专业委员会
网站首页 关于我们 商贸信息 图书库 公司库 行业资讯 展会服务 招聘求职 网站服务 联系我们
设为首页
加入收藏
会员注册
会员服务
首 页
行业新闻 | 工艺技术 | 市场信息 | 标准法规 | 网上教程 | 资料查询 | 网上书店 | 企业动态
·设备工装 ·原辅材料 ·业余园地 ·管理文摘 ·展会信息 ·供求信息 ·人才信息 ·企业站点 ·下载中心 ·钢桶杂志 ·专著选登
标准法规:为您提供国内外最新的行业标准及相关法规,以及标准法规的应用资料,是您了解和应用标准法规的有力助手。
  首页-标准法规出口食品包装桶内壁涂料新规出炉 出口食品包装桶内壁涂料新规出炉 -中国钢桶包装网




出口食品包装桶内壁涂料新规出炉

文/谷悦

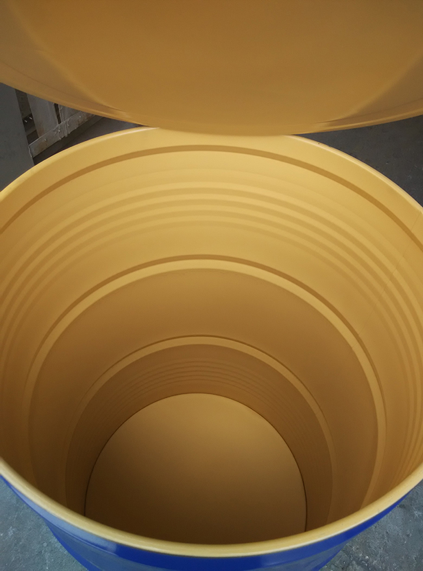

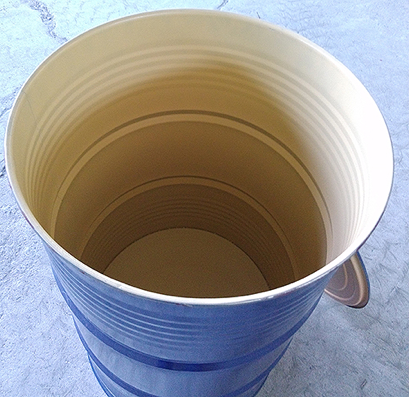

在国际市场上,不少食品和农产品采用的是钢桶包装,其内壁涂料的卫生要求已经引起各国广泛关注,为适应国际市场需要,我国也对出口食品和农产品包装桶内壁涂的卫生要求做出了具体规定。根据规定,允许使用在包装桶内壁 涂上食品级涂料有聚酰胺涂料、过氯乙烯涂料和有机氟涂料等。

聚酰胺环氧树脂涂料属于环氧树脂类涂料,而环氧树脂涂料又属于固化成膜涂料。环氧树脂一般由双酚A(三酚基丙烷)与环氧氯丙烷聚合而成。根据聚合程度不同,从卫生角度看,分子量越大(即环氧值越小)越稳定,越不易于有害物质溶出向食品中迁移,因此其安全性越高。聚酰胺作为聚酰胺环氧树脂涂料的固化剂,其本身是一种高分子化合物,未见其具有毒性的报道。聚酰胺环氧树脂的质量(环氧树脂的环氧值)与固化剂的配比及固化度密切相关。固化剂配比适当,固化度越高,环氧树脂涂料中向食品中迁移的未固化物质就越少。按照GB9686《食品容器过氯乙烯内壁涂料卫生标准》规定,聚酰胺环氧树脂涂料在各种溶剂中的蒸发残渣应控制在30毫克/升以下。

过氯乙烯涂料以过氯乙烯树脂为原料。配以增塑剂,经涂刷和喷涂包装桶内壁后自然干成膜。过氯乙烯涂料一般分为底漆和面漆。过氯乙烯树脂含有过氯乙烯单体,氯乙烯是一种致癌的有毒化合物。成膜后的过氯乙烯涂料中仍可能含有氯乙烯的残留,按照GB7105《食品容器过氯乙烯内壁涂料卫生标准》成膜后的过氯乙烯涂料中氯乙烯单体残留应控制在1毫克/千克以下。过氯乙烯涂料中所使用的增塑剂、溶剂等助剂必须符合GB9685《食品容器、包装桶材料用助剂使用卫生标准》的有关规定,不得使用有毒或高毒的助剂。要求涂膜均匀,无气泡、斑点、皱褶和脱落现象。

有机氟涂料包括聚氟乙烯、聚四氟乙烯和聚六氟丙烯涂料,这些涂料以氟乙烯、四氟乙烯和六氟丙烯为主要原料聚合而成,并配以一定助剂,喷涂在包装桶的内壁表面。有机氟涂料具有防黏合耐腐蚀的特点,但其耐酸性较差,所以它被广泛地应用在盛装蜂蜜的内涂包装钢桶上。在应用方面,内涂蜂蜜包装钢桶上的有机氟涂料为聚四氟乙烯,简称为PVF涂料。它是一种高分子化合物,化学性质稳定,一般情况下不会有单体残留,是一种比较安全的食品包装桶内壁涂料。但是清洗包装钢桶内壁时,目前大部分包装桶生产企业都是采用喷淋清洗烘干线进行清洗。而清洗剂常用铬酸盐,这样有可能造成铬盐残留在容器表面,进而混入内壁涂料中。

因此,在生产内壁都有蜜包装钢桶时,应该按照GB1167《食品容器内壁聚四氟乙烯涂料卫生标准》对内壁蜂蜜包装钢桶进行检验。标准中规定,铬和氟的适宜量应分别控制在0.01毫克/升和0.2毫克/升之间。别外,聚四氟乙燃在烘烤时,如果温度达到280℃时就会发生裂变,产生挥发性很强的有毒氟化物,所以,在使用聚四氟乙烯内涂蜂蜜包装钢桶时,一般烘烤温度不得超过250℃。



本站部分信息由企业自行提供,该企业负责信息内容的真实性、准确性和合法性。中国钢桶包装网对此不承担任何保证责任
关于我们 | 联系我们 | 广告合作 | 付款方式 | 使用帮助 中国钢桶包装网 版权所有
中国包装联合会钢桶专业委员会 主办
mailto:winlyons@chinadrum.net
【陇ICP备05000400】
