  首页-标准法规-钢桶塑料桶塞标准——全球范围的批准认证标准(FM6083-2006) 钢桶塑料桶塞标准——全球范围的批准认证标准(FM6083-2006)-中国钢桶包装网




钢桶塑料桶塞标准

——全球范围的批准认证标准(FM6083-2006)

译/杨文亮

1. 简介

1.1 目的

1.1.1 本标准规定了包含塑料塞的封闭系统的技术要求,该塑料塞用于含有易燃或可燃液体的钢桶。

1.1.2标准可包括但不限于性能要求,标记要求,制造设施的检查,质量保证程序的审核以及后续计划。

1.2 范围

该标准规定了塑料塞在火灾暴露期间保护钢桶易燃或可燃液体的能力的性能要求,并提供足够的透气能力。

1.3 要求的基础

1.3.1 本标准的要求基于经验、研究和测试和/或其他国家和国际组织的标准。还考虑了制造商,用户,行业协会和损失控制专家的建议。

1.3.2 本标准的要求反映了用于检查塑料塞,连接金属法兰和盖密封的垫圈的特性的测试和实践。这些要求主要用作推荐标准,要求严格的一致性,但并不是强制性的。如果性能等于或优于本标准要求的性能,或符合标准的意图,则具有本标准未预期的特性的塑料塞可以通过FM认证。或者,如果存在对性能产生不利影响的其他条件或者不符合本标准的意图,则塑料塞及其连接金属法兰和盖密封符合本标准中规定的所有要求,可能无法通过FM认证。

1.4 批准的依据

批准是基于对产品和制造商在以下主要领域的满意评估:

1.4.1 应对生产样品进行检验和测试,以评估:

•塑料塞产品与其相关的连接桶法兰和盖密封的适用性;

•制造商规定的产品的正确操作和性能,以及相关监管机构和FM Approvals的要求;

•产品的耐用性和可靠性。

1.4.2 应对制造设施进行检查并对质量控制程序进行审核,以评估制造商生产经过检验和测试的产品的能力,以及用于识别产品的标记程序。这些检查作为FM Approvals产品跟进计划的一部分重复进行。

1.5 持续批准的依据

持续批准基于:

•目前FM认证的产品的生产或可用性;

•继续使用可接受的质量控制程序;

•满意的现场经验;

•遵守供求协议中规定的条款;

•对塑料塞,垫圈,连接金属法兰和塑料盖密封件的生产样品进行令人满意的重新检查,以便持续符合要求,

•作为FM Approvals产品跟进计划的一部分,进行了令人满意的设施和程序审核(F&PA)。

此外,作为保留批准的条件,未经FM Approvals事先授权,制造商不得更改产品或服务。

1.6 生效日期

1.6.1 批准标准的生效日期要求在生效日期之后所有经过批准的产品应满足该标准的要求。根据以前版本获得FM认证的产品应在生效日期之前遵守新版本,否则将丧失批准。生效日期适用于整个批准标准,或者,如果有此指示,仅适用于标准的特定段落。

1.6.2 该标准的生效日期为2007年6月1日,以符合所有要求。

1.7 单位制

计量单位是美国惯用单位。其后是国际系统(SI)单位的算术等价物,括在括号中。附录A列出了测试这些产品时所选质量的选定单位;包括转换为SI单位。美国惯用单位的转换符合ANSI / IEEE / ASTM SI 10-97,国际单位制的使用标准(SI):现代公制。

1.8 适用文件

以下是本标准中引用的标准,测试方法和生产:

ISO 228-1管螺纹(螺纹上没有压力密封接头)

1.9 定义

就本标准而言,以下条款适用:

密封盖:一个薄的圆形热塑性塑料盖,固定连接在金属法兰上。

垫片:放置在法兰上的材料环,使得与金属法兰的配合连接防漏。

金属法兰:一种成型钢制法兰,带有配合螺纹,用于连接塑料塞。将法兰件嵌入钢桶的桶顶上。

桶塞:与金属法兰连接的塑料盖,防止任何液体内容物从连接处排出。

扭矩测量仪:一种机械工具,可插入在制造商提供的塑料桶塞的腔体中。扭矩测量仪连接到扭矩扳手时,允许操作员根据制造商建议的扭矩值向塑料塞施加正确的扭矩。



2. 一般信息

2.1 产品信息

2.1.1 带有垫圈的塑料塞是安装在钢桶中的装置,以使易燃或可燃液体的储存危害较小。它设计用于拧入滚筒顶部直径为3/4英寸和2英寸的开口,与钢桶内的空间相通。

2.1.2 如果钢桶暴露在火中,塑料塞应设计成通过紧急透气能力防止钢桶爆裂。透气可以减轻钢桶内部压力,并使易燃蒸汽在钢桶外部燃烧。当塑料塞从钢桶脱离或塑料塞的顶壁部分熔化时允许桶内蒸气排放到大气中。

2.1.3 应对适用的图纸和规格进行检查,以验证桶塞是否符合制造商发布的有关适用标准,材料,尺寸,标记,工艺和符合FM Approvals要求的信息和图纸。

2.1.4 塑料塞应设计成适合符合DOT和UN要求制造的钢桶中的3/4英寸或2英寸塞孔尺寸,如49 CFR Parts 100-199中所述。

2.1.5 提交的制造商带有垫圈的塑料塞必须与制造商的金属法兰和桶顶上使用的塑料盖密封件一起进行测试。

2.16 应提供第三方文件,以验证包含提交审批的桶塞,法兰和塑料盖密封的钢桶是否符合DOT和UN要求中规定的所有性能测试。

2.2 批准申请要求

要申请批准检查,制造商或其授权代表应向以下人员提交申请:

FM Approvals

1151 Boston-Providence Turnpike PO Box 9102 Norwood,MA 02062 U.S.A.

制造商应提供以下初步信息以及任何批准考虑的请求:

•提交审批考虑的产品或服务的所有型号,类型,尺寸和选项的完整列表;

•完整的制造图纸,材料清单,预期标记格式,销售资料,规格表,安装和操作程序。

•制造设施的数量和位置。

•所有文件应标明制造商的名称,文件编号或其他形式的参考,标题,日期和最新修订版和修订版。所有文件均应提供英文翻译。

2.3 检验样品要求

2.3.1 在批准审批后,制造商应根据以下内容提交样品进行检验和测试:

•样本要求由FM Approvals在审核初步信息后确定。

2.3.2 样品的要求可能因设计特征,先前或类似测试的结果以及任何前述测试的结果而异。

2.3.3 制造商应提交代表生产的样品。使用原型生成数据的任何决定均由FM Approvals自行决定。



3. 一般要求

3.1 审查文件

在初步调查期间和物理测试之前,应审查制造商的规格和细节,以评估安装和使用的简便性和实用性。审批调查应确定批准的限制。

3.2 物理或结构特征

3.2.1 材料

桶塞应由合适的非腐蚀性材料制成,没有在0?(-18℃)至140?(60℃)的温度范围内会损害安全性和适用性的缺陷。

3.2.2 主要要求

带垫圈的塑料塞应为3/4英寸或2英寸外部管螺纹,用于连接标准3/4英寸或2英寸金属桶连接。管螺纹应符合ISO 228-1标准。如果其他螺纹布置符合使用国家的要求,则可以接受。

3.2.3 材料制造商

材料应适合指定的服务。原料制造商的兼容性规范应由桶塞制造商提交,以证明其与特定流体的使用是合理的。桶塞只能通过FM认证,与兼容的液体一起使用。

3.2.4 紫外线降解

选择的材料必须能抵抗紫外线降解。原料制造商的数据必须由封闭器制造商提交,以验证是否符合此要求。如果制造商系统包括塑料盖密封,则免除此要求。

3.2.5 塑料密封盖

塑料盖密封件应由低密度聚乙烯(LDPE)塑料制成。盖板表面最大厚度应为1毫米(0.039英寸)。如果桶塞制造商的塑料密封盖符合上述标准,则不需要测试桶塞/塑料密封盖组合。如果桶塞制造商提供替代塑料材料或更厚的塑料密封盖,则必须进行桶塞/塑料盖密封组合的测试。

3.3 标志

3.3.1 FM认证的塑料塞应尽可能带有制造商的名称或商标,桶塞型号,建议的扭矩要求和面向外的桶塞表面上的认证标志(见附录B)。连接法兰必须在法兰底部标有认可标志。塑料密封盖必须在盖子顶部标有认可标记。

3.3.2 型号或型号标识应与制造商的目录名称相对应,并应唯一地将产品标识为FM认证。制造商不得将此型号或型号标识放在任何其他产品上,除非另有协议涵盖。

3.3.3 批准标志(见附录B)应在产品和/或包装上明显且永久地显示在适当的位置。制造商不得在任何其他产品上使用本标志,除非该产品由单独的报告涵盖。

3.3.4 所有标记应清晰耐用。

3.4 制造商的安装和操作说明

3.4.1 安装说明应由制造商提供。

3.4.2 安装说明书应列出所适用的液体货物,如碳氢化合物,酮类,酯类或醇类。

3.5 校准

在本标准评估中进行的所有检查和测试应使用可溯源的经过校准的测量仪器,并按照可接受的国家标准进行认证。



4. 性能要求

应提交制造商产品系列的代表性样品,包括塑料塞,垫圈,连接法兰和塑料密封盖等。金属法兰必须连接到55加仑(208升)钢桶的顶部。

4.1 扭矩测试

4.1.1 要求

塑料塞及其相关垫片应按照制造商的说明进行组装,安装和拆卸,以验证其实际可用性。

4.1.2 测试和验证

每个螺纹尺寸的桶塞及其相关的垫圈应承受1.5倍于制造商推荐值的安装扭矩,而在68?±10(20℃±6)时,没有任何剥离或断裂的迹象。

4.1.3 扭矩测量仪

塑料桶塞制造商必须提供必要的扭矩测量仪。

4.2 透气泄压测试

4.2.1 要求

每个样品塞及其相关垫片应在5 psi(35 kPa)或其额定压力(如果更大)的最高和最低温度下进行一分钟泄漏测试。每个样品应在一分钟内保持测试压力,测试样品应无泄漏迹象。

4.2.2 测试和验证

应使用制造商提供的扭矩测量仪将样品拧入金属塞孔中,达到制造商建议的扭矩值。在每次测试组装之前,样品和测试夹具应在规定的最高和最低额定温度下调节2小时。最低温度不得高于0?(-18℃),本试验的最高温度不得低于140?(60℃)。在每次测试结束时和仍处于测试温度时,应移除桶塞。在这些测试中,桶塞应不会因安装,压力测试和拆卸而损坏。

4.3 火灾暴露测试

安全要求,必须执行以下安全检查:

•压力释放阀必须可操作;

•该测试需要2~3个人配备齐全的防火设备;

•所有非必要人员不得在测试设置附近;

•进行测试的人员应至少距离测试设置55英尺;

•每次测试前,必须使用肥皂/水溶液检查压力管路系统是否泄漏;

•每次试验前后,压力传感线必须用氮气吹扫不少于3分钟;

•在测试塑料塞时,在每次测试之前和之后,必须将管道密封剂应用于钢制压力释放/压力传感线。

4.3.1 要求

每个样品塞尺寸应进行火灾暴露测试,同时组装成55加仑(208升)钢桶。每个塞子应在20 psi(140 kPa)或更低的压力下释放滚筒内产生的累积压力。塑料塞制造商必须提供扭矩适配器和任何特殊工具,以将塑料盖密封连接到金属桶。测试协议如下:

4.3.2 测试和验证(见附录C)

1)带有垫圈的一个桶塞(3/4英寸或2英寸)应连接到标准金属55加仑(208L)钢桶(DOT / UN Designation IAI)及其相关的塑料密封盖。桶塞应按照制造商的扭矩建议安装,并按照制造商的建议安装密封盖。必须使用制造商的连接金属法兰提交钢桶。

2)当测试2英寸封盖时,桶塞应覆盖6×8×1英寸厚(152×203×25毫米)厚的木板。一块木螺钉应放在板的四个角上。应调整螺钉,使板的底部靠在钢桶的凸边上。该过程模拟放置在钢桶上的木托盘。3/4英寸桶塞应进行暴露测试。

3)钢桶应填充99%的异丙醇(IPA),留出2英寸(50毫米)的空气空间。

4)压力释放/压力传感线应连接到未使用的桶塞开口。减压管路应直接连接到常开安全切断阀。在测试开始之前,阀门应通电(关闭)。减压管路也应安装在安全切断阀上游的压力测量装置上。在每次火灾暴露试验之前和之后,必须用氮气吹扫压力释放/压力传感线,持续时间不少于3分钟。

5)钢桶应放在一个4×4ft×1ft(1.2×1.2m×0.3m)panon71/2英寸(190mm)高混凝土池中。钢桶应位于池的中心。池内应装满71/2英寸(190毫米)的水和3/4英寸(19毫米)的庚烷。水位应与钢桶底部平齐。

6)应点燃庚烷池。应每10秒记录一次压力测量值,直到桶塞透气口或钢桶内部压力达到20 psi(140 kPa)。当内部压力超过20 psi(140 kPa)时,应终止试验并使钢桶通过减压阀排气。



5. 运营要求

需要制定质量保证计划,以确保制造商生产的每个后续塑料塞应具有与所检查的特定样品相同的质量和可靠性。设计质量,设计一致性和性能是主要关注的领域。

设计质量在检查和测试期间确定,并记录在批准报告中。设施和程序审计(F&PA)验证了对本标准的持续符合性。性能质量取决于现场性能和定期重新检查和测试。

5.1 展示质量控制计划

5.1.1 制造商应展示质量保证计划,该计划至少指定以下方面的控制措施:

•存在公司质量保证准则;

•进料的质量保证,包括测试;

•过程中质量保证,包括测试;

•最终检查和测试;

•设备校准;

•绘图和更改控制;

•包装和运输;

•处理和处置不合格材料。

5.1.2 文档或手册

应该有权威的程序和资料。它应提供质量管理体系的准确描述,同时作为该系统实施和维护的永久参考。系统应要求保持足够的记录以证明达到所需质量并验证质量体系的运行。

5.1.3 记录

为确保材料和产品具有足够的可追溯性,制造商应保留所有质量保证测试的记录,自制造之日起至少两年。

5.1.4变更控制

制造商应建立产品配置控制系统,不允许对产品进行未经授权的更改。必须在实施生产之前向FM Approvals报告并由FM Approvals授权对批准报告中标识的关键文档进行更改。

制造商应指定一个适当的人员或团体负责并要求FM Approved产品的建议变更在实施前报告给FM Approvals。制造商应通过FM Approvals表797,“FM认证产品修订报告或地址/联系变更通知”,通知FM Approvals产品变更或负责保持FM Approvals的人员。

应保留所有FM认证产品的所有修订记录。

5.2 设施和程序审核(F&PA)

5.2.1 对制造设施的审核应是审批调查的一部分。该审核包括审核塑料塞和连接法兰的生产现场。其目的是确定设备,程序和制造商的控制措施得到适当维护,以生产出与最初测试相同质量的产品。

5.2.2 这些审核应定期进行,但至少每年由FM Approvals或其代表进行。

5.2.3 FM认证的产品或服务应在FM Approvals审核的位置或批准报告中指定的位置生成或提供。未经FM Approvals事先书面授权,不得在任何其他地点生产带有认证标志的产品。

5.3 现场安装检查

可以进行现场检查以审查装置。进行检查以评估应用的简易性和符合书面规范。当使用多种应用技术时,FM Approvals可自行检查一项或全部应用技术。

5.4 制造商的责任

制造商应在实施前通知FM Approvals产品结构,部件,原材料,物理特性,涂层,部件配方或质量保证程序的变化。



附录A:计量单位

1、长度:

in.——英寸(mm—— “毫米”)

mm = in.×25.4

ft——英尺(m——“米”)

m= ft×0.3048

2、压力

psi——磅每平方英寸(kPa ——“千帕”)

kPa= psi×6.8948

3、温度

?——“华氏度”(℃——“摄氏度”)

?=(1.8×℃)+ 32

℃= 5×(?-32)/ 9

4、液体

gal——“加仑”(L—— “升”)

1L= gal×3.785

5、流速

gal/min——“加仑每分钟”(L/min——“升每分钟”)

L/min = gal/min×3.785



附录B:FM Approvals认证标志

FM Approvals认证标志只能与FM Approvals批准的产品或服务一起使用,并遵守使用指南。

FM APPROVED标志:

经FM Approvals授权,作为已获得FM认证的任何产品的认证标志。商标没有最小尺寸要求,但必须足够大以便于识别。标记应在浅色背景上以黑色生成,或在深色背景上以相反方式生成。

Cast-On FM Approvals标记:

如果由于生产限制而无法复制上述FM认证标志,请使用FM认证标志的这些修改版本。商标没有最小尺寸要求,但必须足够大以便于识别。

FM认证标记带有“C”:

FM Approvals授权作为FM Approvals根据加拿大规范和标准评估的任何产品的认证标志。商标没有最小尺寸要求,但必须足够大以便于识别。标记应在浅色背景上以黑色生成,或在深色背景上以相反方式生成。

FM认证标记带有“C”和“US”:

FM Approvals授权作为FM Approvals根据美国和加拿大规范和标准评估的任何产品的认证标志。商标没有最小尺寸要求,但必须足够大以便于识别。标记应在浅色背景上以黑色生成,或在深色背景上以相反方式生成。

FM Approvals认证标志使用指南:

所有FM Approvals认证标志均为FM Approvals LLC(“FM Approvals”)的专有财产,并已在美国和许多其他国家/地区注册或申请注册。它们仅供根据这些指南使用。

FM Approvals认证标志仅可用于FM认证产品和相关产品包装,广告材料,目录和新闻稿。在此类材料上使用FM Approvals认证标志不能替代FM Approved产品和/或产品包装上使用完整的FM Approvals认证标志。

FM Approvals认证标志或其方面不得作为产品/产品系列的商业名称,互联网域名或品牌名称/商标的一部分。这包括设计方面(FM Approvals的“diamond”等)和字方面(“FM”,“Approved”等)。严禁使用任何FM Approvals认证标志作为商标。

批准标准号或类号不得作为产品/产品系列的商业名称,互联网域名或品牌名称/商标的一部分。例如,公司可能不会说“ABC公司的4100防火门是FM认证”;正确的术语是“ABC公司的防火门根据批准标准4100获得FM认证。”

FM Approvals认证标志(FM Approvals质量体系注册标记除外)不得用于商业信纸/卡片/标牌,因为这可能会错误地表征与FM Approvals的关系。此外,这些项目不应参考任何FM Approvals认证标志。

产品或服务不得以任何类似于“FM Global”,“FM Approvals”或任何FM Approvals认证标志的商标或名称进行营销。此外,产品或服务可能不会被宣传为暗示FM Approvals所做的任何批准范围之外的关系。

在广告材料或产品包装上使用FM Approvals认证标志时,所有材料必须反映产品获得FM认证的具体情况。该材料必须明确区分FM认证的产品和不认可的产品,并且不得以任何方式与FM Approvals建立更实质的关系。

公司不得参考提交产品以进行批准的意图,或期望公司将来拥有某种产品FM Approved。例如,公司可能不会声明“FM Approvals批准等待”或“FM Approvals批准申请”。

FM Approvals认证标志不应在表明认证程度或可接受程度的限定符之前或之后。例如,“超过”或“不仅”用于限定任何FM Approvals认证标志。

只能使用FM Approvals颁发的原创作品。除了按比例调整图稿大小外,不得以任何方式更改FM Approvals认证标志。商标的不可接受的使用包括但不限于添加/删除措辞或艺术品,将艺术品减少到难以辨认的尺寸,动画或扭曲。

FM Approvals认证标志的文本不得翻译成英语以外的任何语言。

FM Approvals认证标志必须以易于识别的尺寸和位置出现,但不如认证所有者的名称或认证产品的制造商/销售商/分销商的名称更为突出。

附录3:测试方法

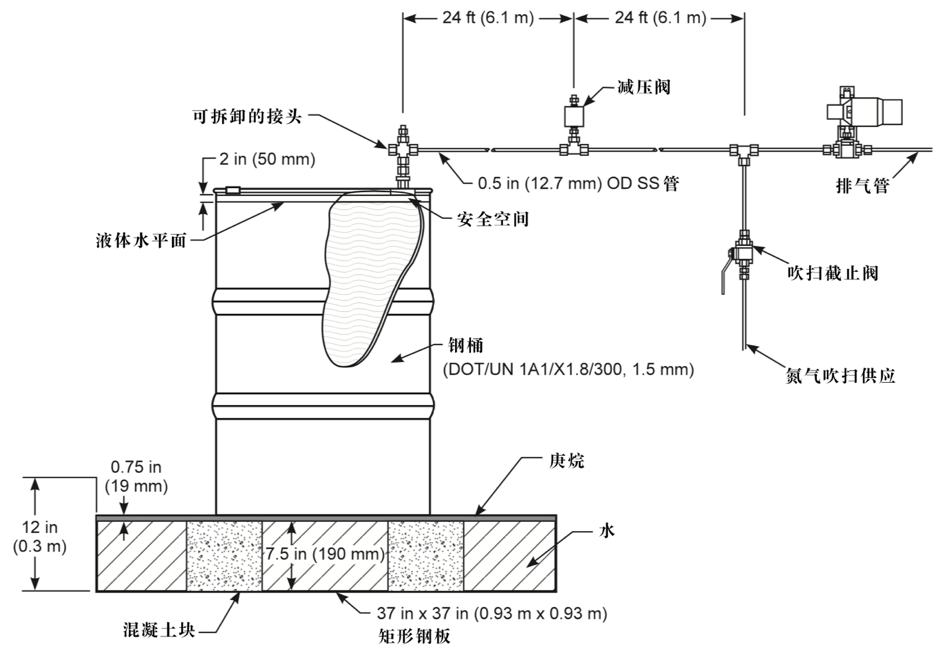

图1-55加仑钢桶火场暴露测试装置
