钢提桶的日本工业标准
文/[日]宫崎美穗
译/杨文亮

日本钢桶协会(JSDA)宫崎美穗 女士
内容:
1、什么是钢提桶?
钢提桶的五个优点
钢提桶的历史
钢提桶的市场
2、如何为危险货物选择合适的钢提桶?
相关的法律法规
3、日本工业标准
范围、形状、质量、构造、测试和检验等。
4、总结

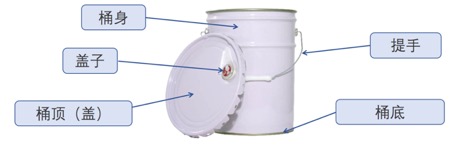

1、什么是钢提桶?
在日本,钢提桶是最合理、最标准的包装解决方案之一,可以很好地存储和运输各种油品、润滑剂、化学药品、油漆和食品等。
钢提桶包装容量为18到20升,便于一两个人携带。
钢提桶易于储存和运输有害物质,即化学物质、有毒物质、易燃物质、可燃物质等,并符合政府法律法规。
几十年来,全球每年生产和销售的工业包装钢提桶超过4亿个。
(1)钢提桶的五大优点
·具有一定的刚性和安全性,适用于含有有害物质的包装运输。
·外观精美,适合精细金属印刷。
·锥度类型可以堆叠,有利于节约存储空间。
·可重复用于各种需求和场合。
·最终可由钢铁行业回收再利用。

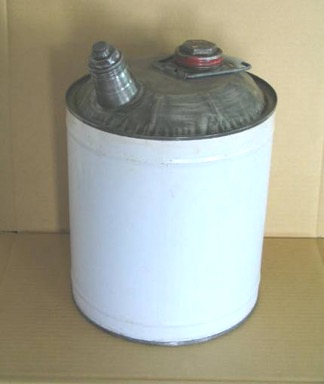

早期的钢提桶

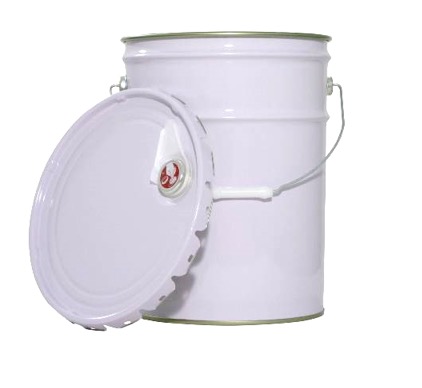

花篮盖型开口钢提桶

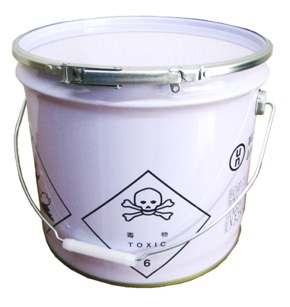

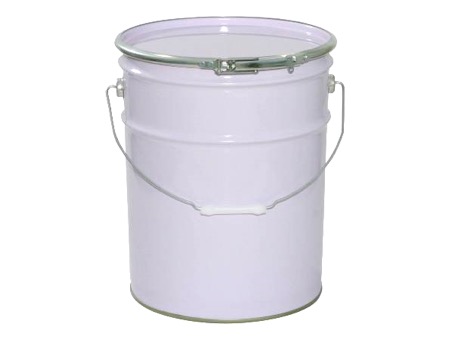

环箍型开口钢提桶

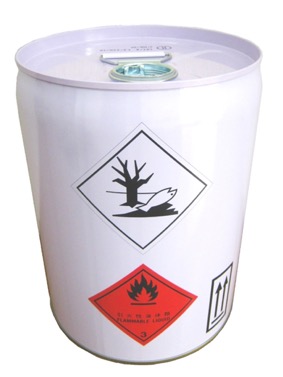

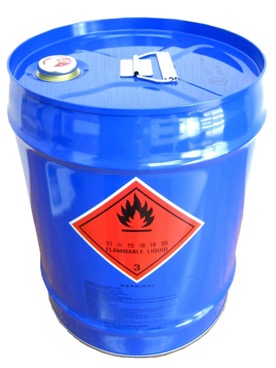

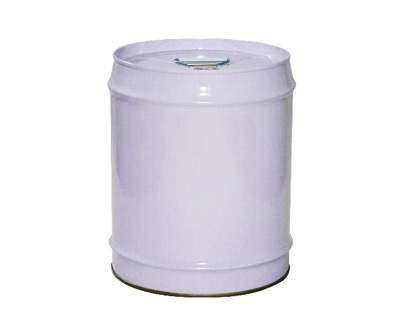

固定盖型闭口钢提桶

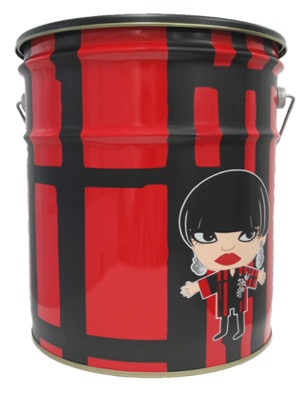

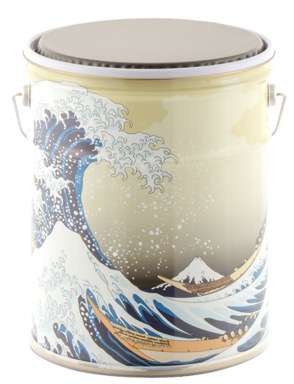

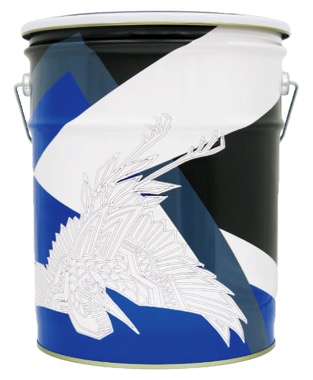

各种漂亮外观的钢提桶展示:






(2)日本钢提桶的历史
·1914年在美国制造了第一个钢提桶,尺寸为小号钢桶。
·1950年从美国进口到日本第一只钢提桶。
·1952年在朝鲜战争时期,在日本制造了第一批用于军事用途的钢提桶。
·1966年在日本推出了钢提桶自动批量生产线,钢提桶以坚实耐用、使用方便和外型美观的特点,被广泛应用于包装汽车工业,成为高级润滑油的专用容器。
(3)日本的钢提桶市场
在2000年初开始市场份额的下降,是受到其他工业包装的竞争替代。

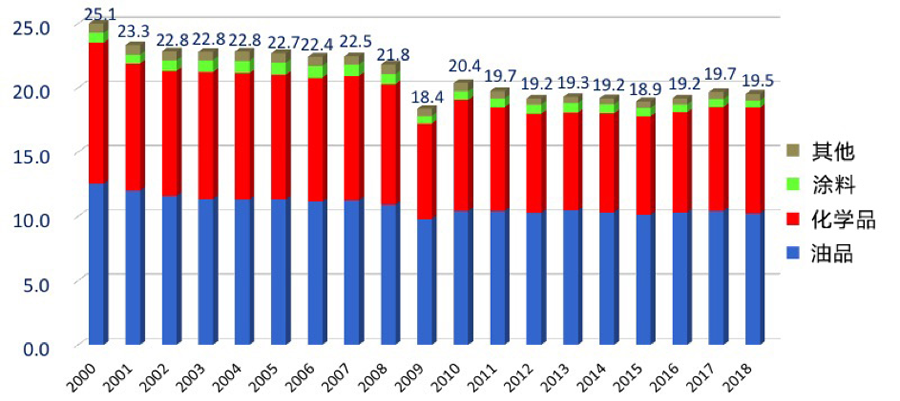

日本钢提桶的市场份额(单位:百万只)
日本的钢提桶制造商
|
2017年销量
(百万) |
成立时间 |
日本制造厂地点 |
日本提桶 |
8.7 |
2004年* |
高桥(大阪),尼崎(兵库),千叶 |
新子 |
5.0 |
1952年 |
千叶 |
长尾 |
2.9 |
1963年 |
歌山,千叶 |
前田制造 |
2.9 |
1946年 |
千叶 |
其他6家 |
0.2 |
|
|
合计 |
19.7 |
|
|
*与尤文、大同杜德、杰富意三家公司合并。 |
不同类型钢提桶的市场:
·由于混合动力汽车市场的增长,花篮盖型开口桶的市场在下降。
·由于电子设备和机械设备行业对的硅用量增加,环箍型开口桶市场在扩大。
·闭口钢提桶多用于盛装危险化学品,比如液体油漆、釉料和搪瓷材料等。

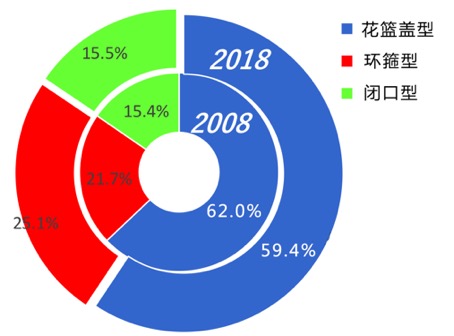

不同类型钢提桶的市场销量(单位:百万)
钢提桶按规格分类:
轻量型的钢提桶,是通过取消凸耳和强化桶盖而增加其强度。

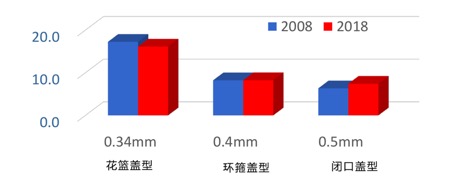

按规格分类的钢提桶市场(单位:百万)
世界钢提桶市场:
2016年估计为4.264亿只。日本特有的18升工业容器,未包括在内。

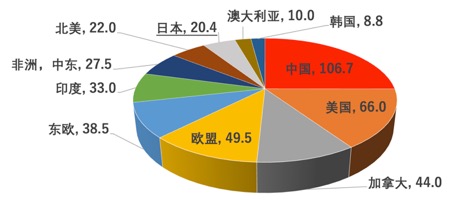

世界钢提桶市场(单位:百万)

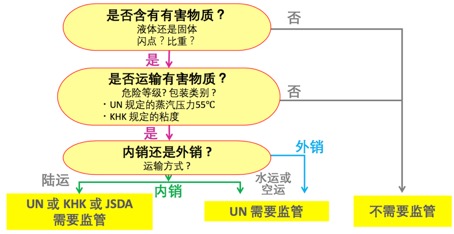

2、如何为危险货物选择合适的钢提桶?

日本的相关法律法规:
·法律法规
船舶安全法(联合国建议)
消防法(KHK)
有毒有害物质管制法
民航法(联合国建议)
·质量认证
JIS(日本标准)
JSDA(日本钢桶协会标准)
ISO(国际标准)
UN(联合国建议)
3、日本标准JIS Z 1620介绍
·钢提桶JIS Z 1620
自1967年首次制订并份布以来,在经济产业省的监督下,根据日本工业标准(JIS)第15条规定,在1972年、1977年、1985年和1995年进行了四次修订。
目前,正在讨论的第五次修订版将于2019年底或2020年初发布。
·范围
规定标称容量为18升至20升的钢桶,用于运输和储存液体和固体危险物品,以及非危险物品的容器。

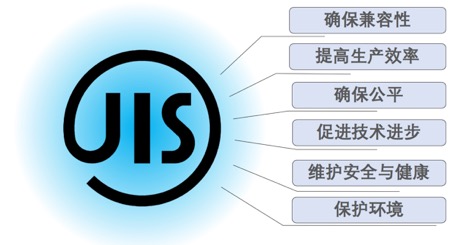

·行业标准的优势
1)确保兼容性
2)提高生产效率
3)确保公平
4)促进技术进步
5)维护安全与健康
6)环境保护

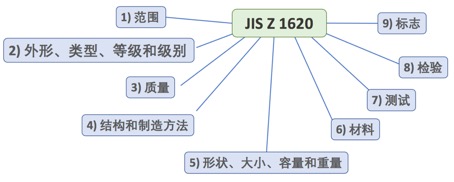

·标准JIS Z 1620的结构
1)范围
2)外形、类型、等级和级别
3)质量
4)结构和制造方法
5)形状、大小、容量和质量
6)材料
7)测试
8)检验
9)标志

·外形、类型、等级和级别
外形:T-圆锥形桶身;S-圆柱形桶身
类型:1)花篮盖型;2)环箍盖型;3)固定盖(闭口)型
等级:1)18升;2)20升
级别:H-0.6mm;M-0.5mm;L-0.4mm;F-0.34mm。使用钢板的公称厚度。

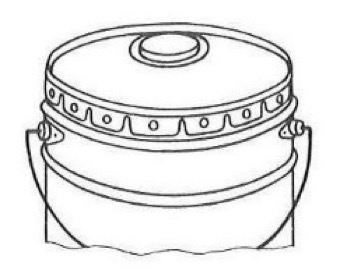

1)花篮盖型

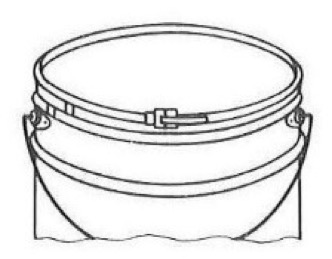

2)环箍盖型

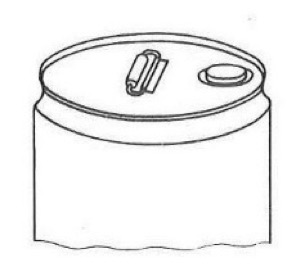

3)固定盖(闭口)型
·质量
出厂、使用无缺陷。
有以下性能规定:
1)气密性试验;
2)跌落试验;
3)压力试验;
4)堆码试验;
5)提手及提手配件的强度
如何加强质量保证,减少桶内污染、保证密封件弹性,减少表面划痕。
·结构和制造方法
桶身由钢板制成圆柱形,然后通过缝焊工艺进行焊接。用花篮盖锁住桶顶,或者通过卷边将桶顶与桶身装配在一起。

·形状、大小、容量和质量
通过每种类型的差异调整内径,内部高度和重量。使提桶容量达到一致。

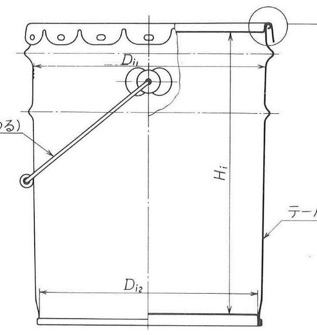

钢提桶的结构和尺寸
·材料
材料规定有:1)钢板;2)桶塞;3)垫圈;4)提手;5)桶箍;6)桶箍板手;7)印刷油墨或涂料。
钢板、桶塞和桶箍的质量均按JIS标准规定。
·测试
对于危险物体和非危险物体的包装,测试指标要求是有区别的。
主要测试项目为:1)气密性试验;2)跌落试验;3)液压试验;4)堆码试验;5)提手和提手配件的强度。

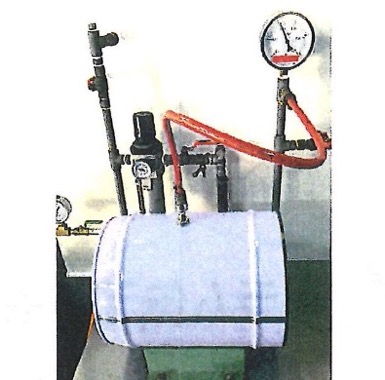

气密性试验

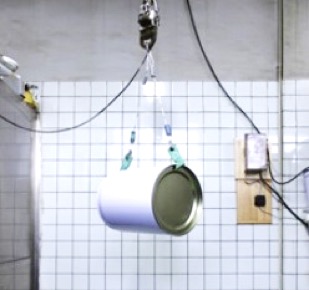

跌落试验

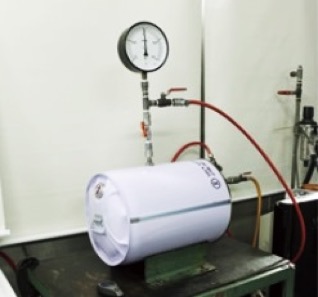

液压试验

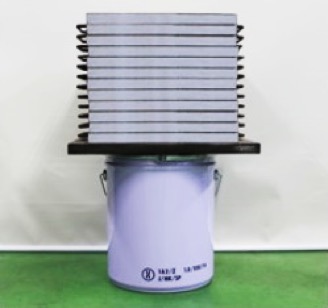

堆码试验
·检验
1)外观;2)结构;3)形状、尺寸、容量和质量;4)气密性;5)耐跌落性;6)耐压性;7)堆叠性;8)提手和配件的强度。
·标志
危险物体和非危险物体的包装桶,用不同的标志表示。
· 附件
1)测试方法;2)验收方法;3)检查方法。
2019年即将修订的内容:
·花篮盖弯曲边缘和环箍盖边缘折边的安全性测量。
·提桶外部高度,而不是内部高度的尺寸高度要求。
·花篮盖型和环箍盖型的液压试验要求与目前相同。固定盖型的液压试验要求有所改变。
4、总结
·钢提桶是工业包装,对于安全性来说是其非常重要的特点,它易于搬运,具有精美的外观,可用于精细金属印刷,广泛用于石油、化工和涂料行业。
·日本工业标准JIS Z 1620在保证钢提桶的卓越品质和性能方面,取得了巨大的成功。
·将来如果ISO国际标准要确立钢提桶的规定和规格时,强烈建议采用JIS Z 1620标准。
