适用于中小型制桶企业的Z型剪板机

文/辛巧娟

目前,很多国内的大中型制桶企业,在生产桶顶盖的生产线上,都采用了卷板直接错位冲的新工艺,采用两台冲床直接在卷板上进行冲压,不仅生产效率高,而且材料利用率也高。但对于一些小型制桶企业,年产量不大,投资这样的生产线,利用率不是很高。对于小型制桶企业来说,采用Z型剪板机对卷料进行裁剪后冲压,无疑是最合理的选择,这样不仅能提高生产效率,更重要的是提高了材料利用率,节约了材料,而且投资也不大。

目前国内已有多家小型制桶企业使用了这种Z型剪板机,已被业内认可,产品有了质的提升。

Z型剪板机是将制桶企业将板料剪成Z形状条料的专用剪板机,是制桶企业冲裁桶底顶用的不错的专用设备,与普通剪板机剪的条料或楞形料相比,可节约材料达四分之一,有着很好的经济效益。

../../Users/winlyons/Downloads/2EE51A3DCF16181DE3EE9348F57002B

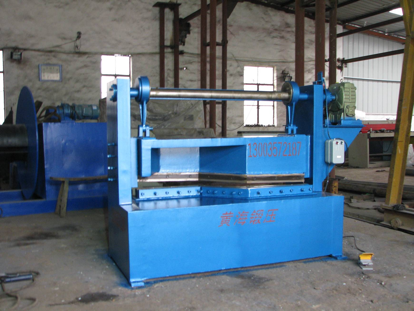

Z型剪板机

普通剪板机只能作直线剪切,为节约材料、解决板料的剪切问题,长久以来,很多工厂采用普通剪板机手工上料裁剪,3~4人同时操作,一天只能剪切一两卷料,效率低,劳动强度大,工资成本高;有的企业还采用大型压力机,效率上去了,但是投资巨大,成本收回时间长;还有的企业将桶底顶加工进行外协,但外加工受配套方制约,不能保质保量、满足生产之需要。

Z型剪板机解决了以上的问题,投资小,效率高,剪切速度达30次/分钟,效率是人工的几十倍,与大型压力机相等,而投资成本只需大型压力机的十分之一。如与放料、校平机配套,实行自动化生产,效率更是全面提高。

../../Users/winlyons/Downloads/6CE1AB0F7E301E799F2F7A609D8B4B3

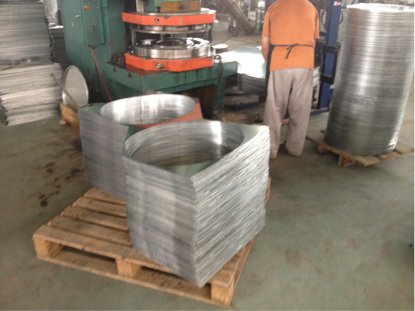

用Z型剪板机下料后进行桶底盖冲压

目前的全自动数控放料校平Z型剪切生产线上,Z型剪板机采用电磁式盘形制动装置,其传动方式由电动机带动装有减速机的轴转动,受脚踩开关控制,瞬时结合,完成剪切动作。Z型剪板机为上切式精密剪板机,传动系统和动力系统装配在剪板机的上方,工作台的水平高度低,一人操作,结构简单、调整操作、维修、维护方便,只需安装在预先做好的基础上,即可运转。

常见的Z型剪板机生产线适用于下列工作情况:1、被剪切板料的温度:小于50度。2、在满负荷时,只作间断剪切;当板料厚度小于0.5mm时,开进行连续剪切。

../../Users/winlyons/Downloads/96DEC19662AA9696EDB968FFB8B8738

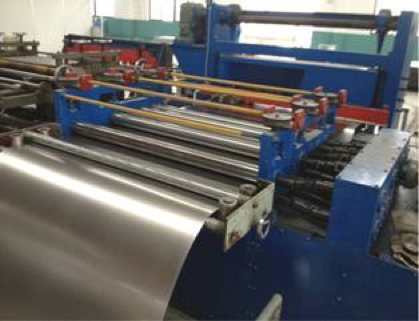

全自动数控放料校平Z型剪切生产线

Z型剪板机主要技术参数:

1. 可剪切板料厚度:0.2~1.2mm。

2. 可剪切材料宽度:1250mm。

3. 被剪切板料抗拉强度:小于500N/mm2。

4. 最大剪切次数:30次/min。

5. 上刀架行程距离:68mm。

6. 上刀架剪切角度:1.5°。

7. 刀片全长:1500mm。

8. 刀片直线长度:1300mm。

9.刀片前后距离290mm。

10.剪切形状角度:135°。

11.工作台水平高度:570mm。

12.电动机功率:4KW。

13.机床外形尺寸:2170×1450×1550mm。

常见Z型剪板机的组成:

Z型剪板机主要由机体、传动系统、刀口调整部分、电器系统、控制系统等部分组成。机体主要由左右墙板和工作台、撑挡等焊接成一整体,是机床的主要承力部分。工作台面上还装有前托料架,方便板料的进入。电动机旋转,经过连轴接—减速机—连轴接—主轴—偏心轮—连杆—传动到上刀架,通过行程开关、电器控制系统,完成一个工作行程。上刀架为钢板焊接结构,具有良好的刚性,在偏心轮的驱动下,上下作直线运动。刀口调整部分:采用固定刀座于活动刀座相结合,方便Z型刀片的分别调整。Z型剪板机的电器系统:采用50HZ/380V三相四线供电。
