中国包装联合会钢桶专业委员会
网站首页 关于我们 商贸信息 图书库 公司库 行业资讯 展会服务 招聘求职 网站服务 联系我们
设为首页
加入收藏
会员注册
会员服务
首 页
行业新闻 | 工艺技术 | 市场信息 | 标准法规 | 网上教程 | 资料查询 | 网上书店 | 企业动态
·设备工装 ·原辅材料 ·业余园地 ·管理文摘 ·展会信息 ·供求信息 ·人才信息 ·企业站点 ·下载中心 ·钢桶杂志 ·专著选登
工艺技术:为您提供最新最实用的工艺、技术、质量及设备信息,致力于解决您生产中的实际问题。
  首页-工艺技术-薄型桶磕碰凹痕的原因及对策 薄型桶磕碰凹痕的原因及对策-中国钢桶包装网




薄型桶磕碰凹痕的原因及对策

文/王瑞波

最近有个别用户反映0.8mm壁厚的钢桶磕碰后易出现凹痕,是否与钢板的材质有关,通过哪些检测可以检查钢板的质量?针对用户的问题,我们可从以下三个方面进行解答。

一、钢桶薄型化后材料物理机械性能降低易造成桶磕碰后的凹痕

钢桶的薄型化,使钢桶材料厚度由原国家标准GB/T 325-2000要求的桶身1.0mm、桶顶底1.2mm,变薄为现在的桶身0.8mm、桶顶底1.0mm,这将使钢板的各项物理机械性能降低20~30%,不可避免的造成钢桶磕碰后容易出现凹痕。但我们可以采取加强钢桶强度(W筋、宽波纹、桶底环筋、缩颈等),生产现场铺设胶板、装卸时轻拿轻放、运输过程加装防护桶套等方式,使钢桶薄型化容易出现凹痕的问题得以避免。

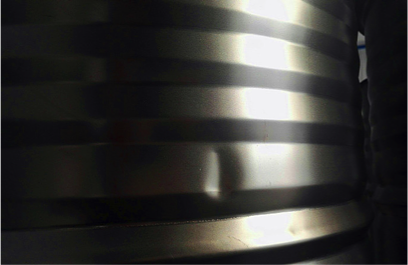

生产过程中产生的凹痕

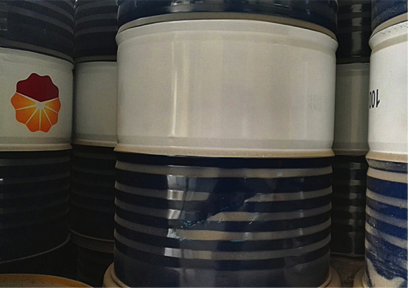

成品桶搬运时产生的凹痕

二、钢板本身的材质软化易造成桶磕碰后的凹痕

钢板本身理化机械性能的缺陷(如:含碳量过低、退火过度、抗屈服强度小、抗拉强度低等)造成材质“软化”,无法满足钢桶制造时的强度要求,钢桶磕碰后就容易出现凹痕。

钢板在生产使用过程中,如果出现“软化”现象无法满足钢桶质量性能需要,可委托有资质的第三方检验,以作为退货或索赔的依据。这样就可以保证钢板的质量,制造出满足性能要求的钢桶。

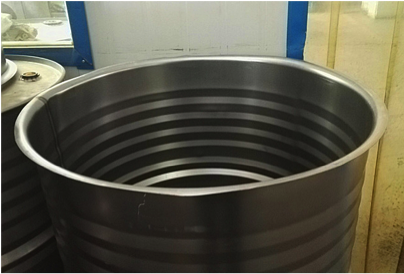

生产过程中翻边处变形

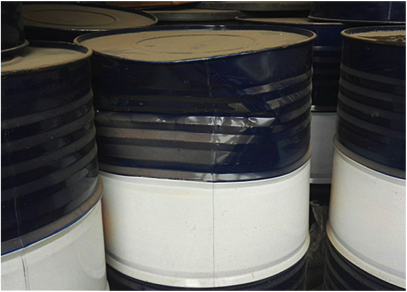

成品桶使用中负压变形

三、通过钢板理化性能的检测可以鉴定钢板的质量

在Q/SY 1200.3—2010《石油化工产品包装规范  第3部分:润滑油、润滑脂》(中国石油天然气集团公司企业标准)“A.3.2  材料”条款中,规定“钢板应符合GB/T 912、GB/T 2518、GB/T 11253要求的优质薄钢板或热镀锌钢板制造”。

钢板材料牌号Q195(中国标准GB11253)、ST12(德国标准DIN1623)、 DC01(欧盟标准EN10130、SPCC(日本标准JIS),都是碳素结构钢冷轧薄钢板及钢带(中国)。各钢厂交货材料牌号标明SPCC、ST12、DC01,都应满足国标GB11253-2007中材料牌号Q195要求的各项理化性能指标。

四、改进钢桶结构,增强钢桶强度

为了增强钢桶桶身的强度,减少凹痕的产生,可将原6道小波纹结构设计改进为4道大波纹。为验证改进后的钢桶强度,有人对4道大波纹与原6道小波纹钢桶进行了负压对比试验。抽真空到-0.048MPa后,4道大波纹钢桶用手拍打时,两W筋之间的光滑面上产生直径约为130mm的凹坑,波纹面上未产生凹坑,恢复常压后,钢桶表面的凹坑自动消除;6道小波纹钢桶用手轻轻拍打,两W筋之间的光滑面上产生直径约为230mm的凹坑,拍打波纹面时钢桶发生严重变形。

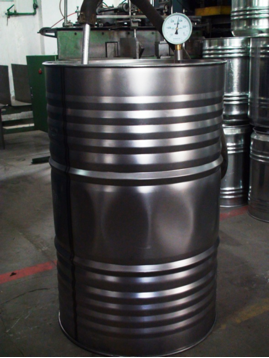

4道大波纹的钢桶负压试验

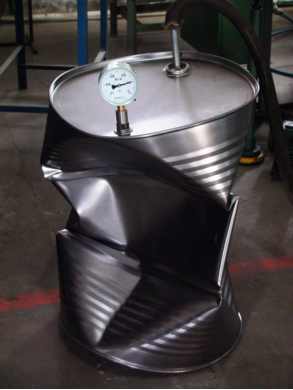

6道小波纹的钢桶负压试验

4道大波纹钢桶的结构改进,使包装钢桶外形更富于力感,更具有视觉冲击效果,同时也符合用户对包装钢桶的要求。极大的提升了包装钢桶的内在质量及外观形象,弥补了原标准桶形的一些缺陷。



本站部分信息由企业自行提供,该企业负责信息内容的真实性、准确性和合法性。中国钢桶包装网对此不承担任何保证责任
关于我们 | 联系我们 | 广告合作 | 付款方式 | 使用帮助 中国钢桶包装网 版权所有
中国包装联合会钢桶专业委员会 主办
mailto:winlyons@chinadrum.net
【陇ICP备05000400】
