新宜:桶罐提手成型点焊一体机

文/闵耀霞

5月2~6日,三年一届,被誉为“全球金属包装行业先进技术和未来趋势演绎场”的2017德国埃森金属包装展(Metpack 2017)在德国埃森隆重举行,代表世界一流水平的供应商悉数到场,全球重量级的买家和观众络绎于途,行业超级盛宴给观众震撼体验。

全自动化生产始终是化工罐制造业的隐痛之一。当前,罐身自动化生产已不是问题,但在后道的提梁成型、安装,以及焊耳粉末补涂方面却成为横亘在化工罐全自动化生产路上的两道关卡。

化工罐全自动化生产的益处显而易见,其中当属省人工、高效率,以及质量优良、稳定最为突出。来自中国的两家供应商——汕头市新宜制罐设备有限公司(以下简称“新宜”)和广州市卓诚贸易有限公司/广州卓迅包装机械有限公司(以下简称“卓诚”)通过多年自主研发和技术攻关,已分别在前述两个领域实现了重大突破,不仅帮助全球范围的化工罐制造业走完了全自动化生产的最后一里路,还让中国制造的品牌攀上了世界金属包装行业的荣誉之巅。

新宜:全自动塑胶提手成型点焊一体机采用颠覆性的“铆钉”式焊耳设计,以及卷料式塑胶带在线提手冲制成型,完全突破了传统制罐工艺,实现了人工与材料的双节省。

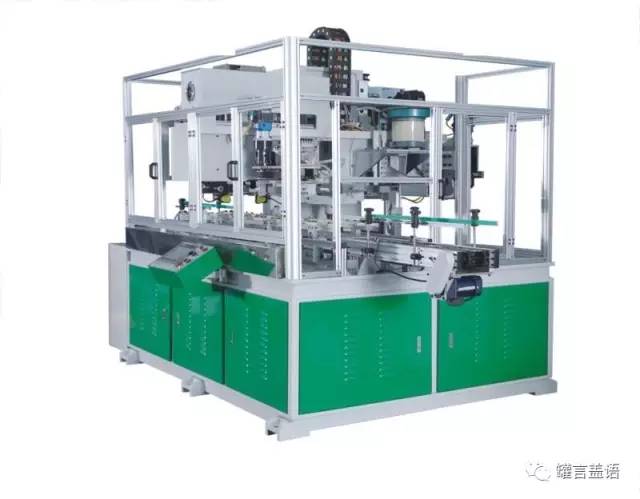

图1 新宜YDT—60S型全自动塑胶提手成型点焊一体机采用颠覆性的“铆钉”式焊耳设计,以及卷料式塑胶带在线提手冲制成型,完全突破了传统制罐工艺,实现了人工与材料的双节省。

创立于1999年的新宜始终奉行“创新是企业发展的原动力”的宗旨,致力于通过技术创新来大幅度提高设备的生产效率和自动化水平,给客户带来了更多的实惠。

从最初默默无闻的作坊式生产企业起步,如今新宜已发展成中国化工罐领域知名的制罐设备制造商,身后留下了一串串闪光的足迹:自2003年在国内率先研发出18L方罐罐身成型一体机以来,迄今已拥有自主知识产权的专利技术20多项,国家发明专利3项,申报发明专利5项,旗下高速小方罐罐身生产线、高速花篮桶罐身全自动生产线、高速全自动点焊机、高速全自动花篮桶提梁机,以及下文将重点介绍,在本届展会重点展示的最新产品——YDT—60S型高速全自动塑胶条提手点焊成形一体机(以下简称“YDT—60S”),均跻身世界先进水平行列,受到国内外客户的交口称赞,完美演绎了高自动化所带来的高速度和高效率。

YDT—60S其实早于2015年便已研发成功,适用于焊耳厚度在0.32mm以上、罐身厚度0.23~0.30mm、罐径为155~180mm、高度为155~300mm的各种马口铁制圆罐,即俗称的3L~5L圆罐。公司创始人兼总经理王泽宜先生告诉笔者,这台设备的突出亮点在于,颠覆性的“铆钉”式提手焊耳设计以及扁平截面塑胶带卷料用于提手在线冲制成型,完全突破了传统制罐工艺,不仅提高了设备性能和效率,更重要的是实现了人工与材料的双节省,使得提手金属罐的制作成本大幅下降。

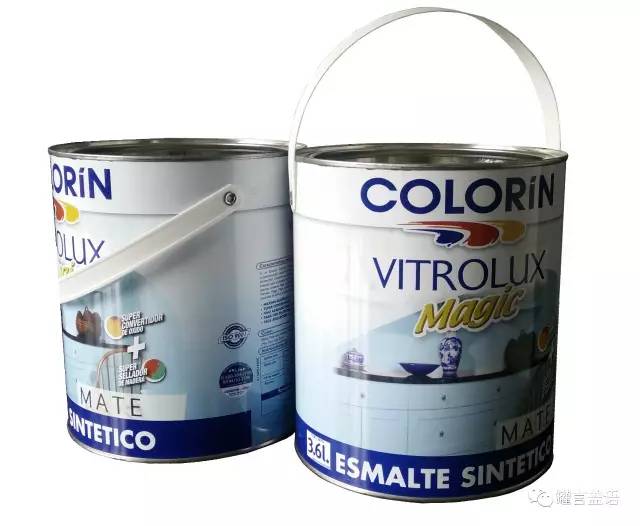

图2 YDT—60S适用于焊耳厚度在0.32mm以上、罐身厚度0.23~0.30mm、罐径为155~180mm、高度为155~300mm的各种马口铁制圆罐,即俗称的3L~5L圆罐。

省材料 传统带提手的金属罐一般采用金属圆形条材制作提手,需要在罐身两侧分别焊接提手耳来勾挂提手尾部的弯曲部位,导致提手制作成本居高不下,且手提舒适度较差。这就让扁平截面的塑料提手代替圆截面的金属提手成为一种可选的解决方案,而YDT—60S则将这一技术发挥到了极致,不仅改善了手提舒适度,还实现了最大化的材料节省,使得提手制作成本大幅下降,具体体现在以下两个方面。

一方面,与圆罐外壁惯用的两个大提手焊耳设计不同,YDT—60S采用了颠覆性的“铆钉”式焊耳设计,即用铆钉代替焊耳,既确保了强度,又让焊耳补涂面积减至最少,可谓一举双得。

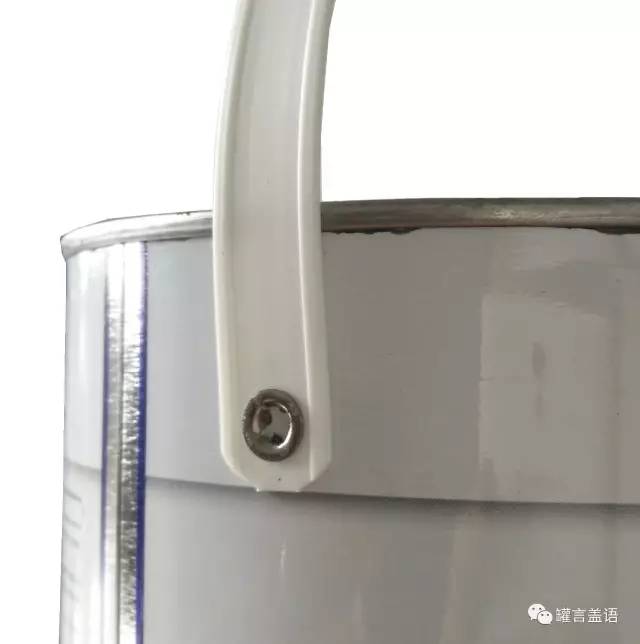

图3 相比圆截面的金属提手,扁平截面的塑料提手更舒适、成本更低,而新宜颠覆性的铆钉式焊耳设计又让这一技术的优势发挥到极致。

另一方面,提手由卷料式塑胶带在线冲制成型,不仅成本比外购预成型提手更低,而且也让材料利用率实现了最大化。

省人工 过去在金属罐上制作、安装塑料提手均须采用多种设备分别加工再进行组合,一些环节甚至还需要借助手工操作。由于自动化程度差、作业效率低,导致制作成本始终居高不下,而且制作质量也欠佳。

YDT—60S实现了单机一次性完成金属罐上塑料提手的全自动高速制作和安装。它集塑料提手冲制成型、提手焊耳位冲孔、焊耳点焊于一体,彻底消除了传统生产工艺中人工挂提梁的需要。

“这台设备的投资回报十分明显,一条线便可省去6名员工。”王泽宜向笔者算了一笔细账:YDT—60S生产速度高达60罐/分,即1分钟内可在60个罐子上自动完成提梁直接冲剪成型和焊接,如果采用传统生产设备,60罐/分的速度意味着后道工序要6个人挂提梁。

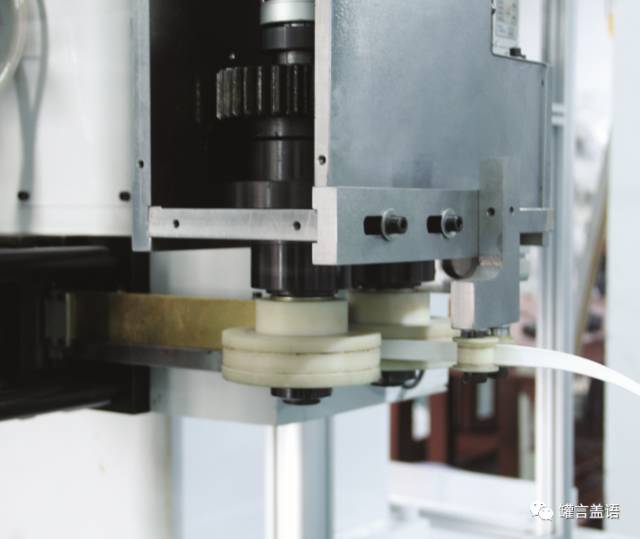

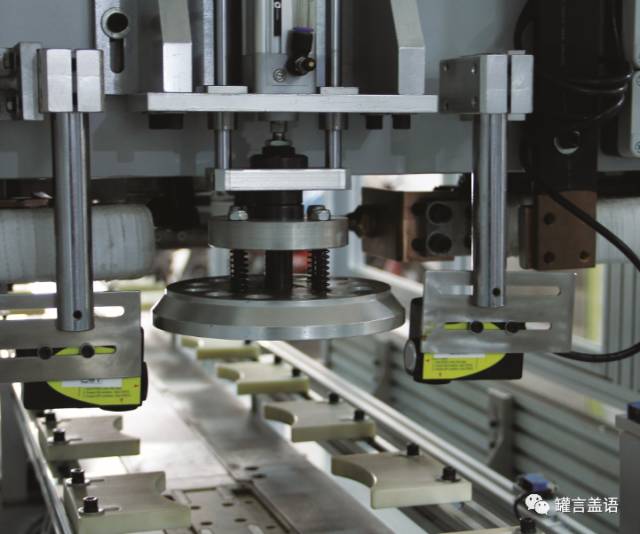

图4 YDT—60S实现了单机一次性完成金属罐上塑料提手的全自动高速制作和安装,集塑料提手冲制成型、提手焊耳位冲孔、焊耳点焊于一体,彻底消除了传统生产工艺中人工挂提梁的需要。(由上至下依次为塑料带供给结构、寻焊缝定位。)

精工打造,性价比更高。YDT—60S称得上精工打造,从采用德国西门子运动控制系统便可见一斑。再加上凸轮搬送、凸轮传动、电缸送料等模式,使得设备更加柔性化,作业精度更高,设备即便以60罐/分高速运转也能表现出良好的稳定性。

据悉,在全球范围这类设备的供应商只有两家,除新宜外,另一家是欧洲厂商。“我们的设备在速度和性能上丝毫不逊于同类竞品,而价格优势却十分明显。”王泽宜特别指出,虽然二者都采用了铆钉式焊耳设计,但设备结构完全不同,小至塑料条、铆钉等细微环节都是自己开模制造,走的是自主研发的技术路线,属于真正意义上的原创产品。

“总体来说,铆钉式焊耳所具有的人工与材料双节省、实用等优势,已经受到国外市场的欢迎,而这对中国制罐业同样不啻于是一场革命。”不过他也坦言,由于传统审美角度的问题,用户可能一时还无法接受这类焊耳设计,因而大规模应用还需要进行一段时间的市场培育和宣导。
