专利介绍：柱锥复合型钢桶

文/王民

一、专利基本信息

专利申请号：CN02231040.1

专利公开号：CN2545102Y

IPC分类号：B65D1/14

发明人：王民

专利权人：王民

二、摘要：

一种柱锥复合型包装钢桶，该钢桶由桶身和桶底采用卷边扣合而成一体，其桶身呈三种形状，其中桶体上段为一圆柱体，中段和下段为二种角度的圆锥体。相对桶体轴线而言，中段的角度小于下段的角度，并且中段的上沿直径与上段的直径相同；中段的下沿直径与下段的上沿直径相同。桶体中段与上段交界处有一环筋过渡，以提高桶体上段的刚度，并在空桶套装时，使上下桶体之间能保持一定间隙。桶体上沿为圆卷边，与盘形桶盖的边缘呈现弧形接触。将空桶相互套置等高成摞，组对竖置于一个矩形框架上，每摞之间夹设一层苯板，并采用箍式杠杆型封闭器将桶体与桶盖锁定，便于存储和运输。

三、权利要求书

1、一种柱锥复合型钢桶，由桶身和桶底采用卷边扣合而成一体， 其特征在于，该桶身呈三种形状，其中桶体的上段为一圆柱体，中段和 下段为二种角度的圆锥体；相对桶体轴线而言，中段的角度小于下段的 角度；并且中段的上沿直径与上段的直径相同；中段的下沿直径与下段 的上沿直径相同；桶体上沿为圆卷边，与盘形桶盖的边缘为弧形接触。

2、如权利要求1所述的钢桶，其特征在于，所述桶体的中段与上 段交界处有一环筋。

3、如权利要求1所述的钢桶，其特征在于，所述桶体总高度为 960-1020mm。

四、说明书

1、技术领域

本实用新型涉及一种盛装物体的桶，具体地说涉及一种柱锥复合型 钢桶。

2、背景技术

人们日常使用的钢桶结构一般有柱形、矩形、锥形和矩锥形等，这些钢桶各自的特点是：

(1)柱形钢桶的制作成本低，桶体容积有效使用率较高，竖置稳定性好，但存放空桶所占有的空间大，运输成本高；

(2) 矩形桶的容积有效利用率最高，竖置稳定性最好，但缺陷除制作成本高外，和柱形桶一样，空桶存放占用的空间大，运输成本高；

(3)锥形桶 由于空桶可套装竖置，因此空桶占用的空间小，运输成本低，但桶体的容积有效利用率低，竖置稳定性差；

(4)矩形桶具有桶体容积有效利用率高，空桶可套装竖置，占用空间小，运输成本低，但制作成本高，使用操作不便。

目前我国钢桶包装行业大部分采用柱形结构钢桶，其它三种结构的钢桶则很少使用。

3、实用新型内容

本实用新型的目的在于提供一种柱锥复合型钢桶，有利于提高钢桶 容积有效利用率和桶体竖置稳定性，降低制作成本，便于桶体分离使用 操作和便于装卸及长途运输、防止冲撞变形。

为实现上述目的，本实用新型提供的柱锥复合型钢桶，其桶身总高 度为960-1020mm，由桶身和桶底采用卷边扣合而成一体，其桶身呈三种形状，其中桶体上段为一圆柱体，中段和下段为二种角度的圆锥体。相对桶体轴线而言，中段的角度小于下段的角度，并且中段的上沿直径与上段的直径相同；中段的下沿直径与下段的上沿直径相同。桶体中段 与上段交界处有一环筋过渡，以提高桶体上段的刚度，并在空桶套装时，使上下桶体之间能保持一定间隙，起到桶体之间的间隔作用，便于桶体分离使用时的操作。桶体上沿为圆卷边，与盘形桶盖的边缘呈现弧形接触，并采用箍式杠杆型封闭器将桶体与桶盖锁定。

4、附图说明

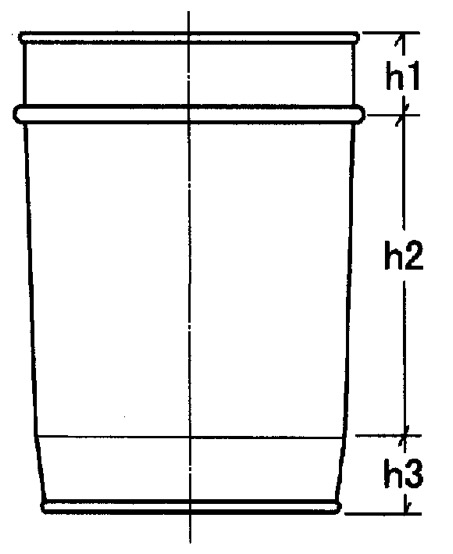

图1为本实用新型的结构侧视图；

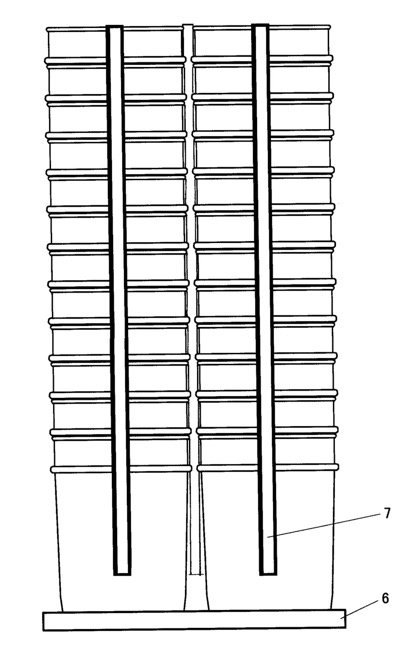

图2为本实用新型套装竖置侧视图。

图1

图2

5、具体实施方式

下面参照附图对本实用新型作一详细的描述。

实施例1、由桶身和桶底以二重平卷边扣合成一体。本实施例的桶 身总高度为960mm，其中上段h1为圆柱体，高为90mm，直径为540mm；中段h2的高度为770mm，底部直径为520mm；下段h3的高度为100mm，底部直径为500mm。即中段h2与下段h3为二个不同角度的圆锥体。相对圆桶的中心轴线而言，其中段h2的角度要小于下段h3的角度。 并且中段h2的上沿直径与上段h1的直径相同；中段h2的下沿直径与下段h3的上沿直径相同。桶体中段h2与上段h1交界处有一环筋4过 渡，以提高桶体上段h1的刚度，并在空桶套装时，上下桶体之间能保持一定的间隙，起到桶体之间的间隔作用，便于桶体分离使用时的操作。 桶体的上沿5为圆卷边，与盘形桶盖的边缘呈现弧形接触，并采用箍式杠杆型封闭器将桶体与桶盖锁定。

本实用新型在空桶竖置时请参照图2，将上述各钢桶相互套装为等 高摞，每摞上端的桶体用一桶盖加封闭器锁定，将等摞高的桶体竖置于 一个矩形框架结构的托盘6上，每摞之间加垫一层苯板7并用打包带限位打包成为一托，方便存储和运输，并对桶体起到良好的保护作用。

本实施例中所述的卷边扣合工艺以及箍式杠杆型封闭器均为公知技术，在此不予详述。

实施例2、桶身总高度为1020mm，其中上段h1高为130mm，直 径为560mm；中段h2的高度为780mm，底部直径为540mm；下段h3的高度为110mm，底部直径为520mm。

上述实施例只是用来帮助理解本实用新型，但并非限定于上述具体 例中所描述的数值。
