全自动立式氦检漏机的原理与设计

译/杨文亮

一、氦检漏原理及过程(仅限于闭口钢桶)

氦泄漏检测是一种使用示踪气体的方法。氦泄漏测量时,必须在1%的浓度下充入氦气。这意味着这测量仅适用于闭口钢桶。

钢桶经过2个步骤的测试,首先是大泄漏试验,然后是氦气示踪气体测试。

钢桶垂直通过试验台,桶顶位于上部。试验箱配有自动控制的可调顶板,以便适应不同的钢桶高度。

测试室的底部是升降台的一部分,输送机构负责钢桶垂直移动进入和输出试验箱。

测试室连接到中央真空抽气系统的氦探测器等仪器。

当钢桶进入测试室后,泄漏测试便开始对钢桶周围的容积空间进行抽真空(排空)。

如果钢桶有大的泄漏,会在排空过程中发现。如果抽真空(约1毫巴)到达时,没有大的泄漏,将会进入下一步测试。万一有大泄漏,就会在第二步之前排除它,以免氦污染整个试验系统。

如果钢桶通过了大泄漏试验,则会进行下一步的精细泄漏试验。系统将用氦探测器检测样品气体中的氦气量。万一有一个漏气的钢桶,则氦气会从试验室钢桶中逸出到气体样品中,氦气的读数比背景初始空气的氦气读数要高。最后在取出气体样品后,钢桶移出试验室,测试箱将会进行通风并使升降台动作,将钢桶降低卸下试验台。

如果有大泄漏,测试室和真空系统会自动清洗。在下一个钢桶进入之前对氦气进行冲洗操作。对细小的漏桶,系统比较容易调整。泄漏试验的结果则显示在操作面板上。

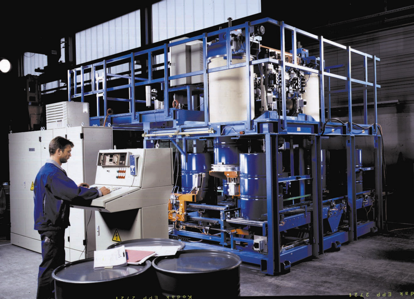

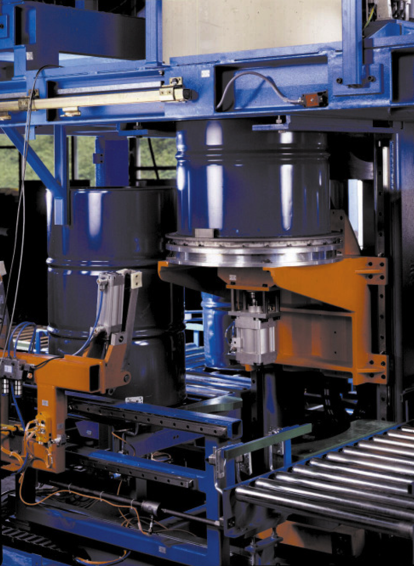

德国舒勒全自动立式氦检漏机

二、压力差测量原理(适用于开口钢桶,也可用于闭口钢桶)

开口钢桶测试时不加桶顶盖和垫圈。测试的方法与闭口钢桶相似。钢桶升降台把一个钢桶引入室内,腔室顶板(装有软橡胶密封环),用旋压的方式压紧桶顶。钢桶的体积由钢桶的内容量组成。接下来,对钢桶内部进行抽空,并使桶内压力与大气压力保持一致。

泄漏测试分为两个步骤,和闭口钢桶氦气试验类似。如果某一钢桶抽真空(约5毫巴)是在一定时间内首先到达的,没有大的泄漏时,精细泄漏试验将会开始。

精细泄漏测试工作过程如下:

钢桶抽真空后有一个驻留时间,其中用非常灵敏的压差传感器检查真空度。如果由于泄漏,使桶外的真空度高于某一设定点,则钢桶被视为泄漏。对于泄漏的钢桶,停留时间结束后,真空容积被排出腔室后,钢桶可卸下。
精细漏点比较容易调整,泄漏试验结果显示在操作面板上。


双室设计检测效率达800只/小时

三、设计技术要求和数据

1、泄漏检测类型

有两种钢桶可以用这种设备来进行测试:

(1)闭口钢桶;

(2)开口钢桶。

根据钢桶类型的不同,可采用两种不同的检漏技术:

(1)氦检漏:适用于闭口钢桶;

(2)压力差检漏:适用于开口钢桶;

(3)压力差检漏:适用于闭口钢桶。

两种测试方法,可以在同一个腔室中运行,而不需要任何机械进行转换。

2、不合格泄漏标准/标准试验灵敏度

氦检漏:0.15atm?cm3/min,相对0.2巴的压力下(大约12微米的孔);

压力差检漏:150atm?cm3/min,相对0.2巴的压力下(大约150微米的孔)。

不合格泄漏标准点,可以在操作员面板上调节。测试灵敏度可以随着测试时间增长而增加。

3、试验设备

测试系统的主要设备部分是:

(1)包括以下元件的泵装置:

a.一个叶片式真空泵,冷却水,容量630m3/h,18千瓦;

b.一个罗茨真空泵,空气冷却,容量1500m3/h,2.2千瓦;

c.一个莱宝真空泵,容量8.5m3/h,370瓦。

(2)一级阀门、压力表和管道用于连接泵和连接到测试室。

(3)氦检漏仪:

a.最低可检漏率:5×10-12毫巴XL/S;

b.泄漏率信号时间常数:1s;

c.氦气的抽取速度:2.5升/s;

d.允许的最大入口压力:15毫巴;

e.一部分流泵系统:1000毫巴。

(4)氦气检测器用空调箱,推荐用于湿热的生产环境。

(5)测试设备的测量精度为压力差检测5级。

(6)一套特殊设计的阀门、管道和法兰。

(7)真空氦气设备应具有完整的规格和说明。

4、钢桶规格

(1)钢桶直径最大极限:574~598mm;

(2)标准钢桶公称直径:571.5mm;

(3)钢桶高度最大极限:800~1038mm,包含钢桶卷边;

(4)钢桶封闭器:¾?和2?各一个,两个距离451mm;

(5)钢桶最大重量:30kg;

(6)钢桶温度:环境温度为10℃~50℃;

(7)钢桶的条件:

a.表面干净、无油、干燥;

b.表面涂料完成干燥不湿;

c.充入约1升或1%的氦气;

d.透气口处于封闭状态。

(8)其他数据:

a.钢桶地底部应被支撑,以便能承受1巴的压力差。

b.为了避免任何测试后引起的钢桶变形,钢桶的桶身厚度应不低于0.6mm,桶顶和桶底厚度应不低于0.75mm。

5、机械规格

(1)氦测试输出速度:720只/h~800只/h;

(2)压力差测试输出速度:720只/h;

(3)上桶和卸桶时间:4.5s;

(4)氦气检测泄漏孔直径:0.012毫米;

(5)压力差检测泄漏孔直径:0.15毫米;

(6)面向生产线布局的外部输送系统;

(7)环境空气的湿度水平:不小于90%(非冷凝);

(8)氦在环境空气中的浓度最高为10ppm;

(9)噪音水平最大为85分贝;

(10)自动进行粗略和精细试验;

(11)大泄漏时自动冲洗操作;

(12)自动进行压差测量。

6、电气控制

(1)标准:VDE/VDI,舒勒自动化标准。

(2)PLC类型:西门子PLC S7/300型,CPU 315-2,DP接口的CP342.2。

(3)操作面板:有几个按钮的操作面板。

(4)OP270显示器:显示钢桶的高度、钢桶计数器、错误、操作员指令等。

(5)高度调节:真空度自动通过输入操作板进行调节。

(6)电力供应:400伏、50赫兹、3相交流。

(7)测试:包括工作中的软件都要进行初步测试。

(8)操作方式:

a.单室手动操作;

b.单室自动操作;

c.双室自动操作。

7、电气和机械

(1)底座作为测试仪所有单元的支撑结构。其上安装有平台、真空泵、氦探测装置、楼梯、扶手等单元。

(2)在机器的进入端,设计有维修和安装前平台,其自由空间约2000mm。

(3)两个真空室由塑料制成,其上有固定装置和通风阀门等。

(4)两大封闭板,可以根据钢桶的高度,自动调节以密封测试室。其中包括钢桶支撑板和密封设备、排气阀等。

(5)两个升降台,包括钢桶支撑板、通过曲柄和连杆进行驱动、行程固定,并有过载检测。

(6)底部支承板,安装在橡胶板上,由气缸操作,用于钢桶的支撑动作。

(7)两个上桶/卸桶的工位装置,用固定行程的机械驱动。过载保护由钢桶的定位和气动操作臂进行检测。

(8)气动成套装置,包括阀门的安装等。必要空气供应压力为5.5巴,约18升/只,由客户自已准备。

(9)一个气动换向阀控制空气输入输送机。

(10)另一个气动换向阀控制输送系统的分配。供应无驱动辊式输送机和气动推杆向左和向右的分配。

(11)两个无驱动辊的交叉输送机。

(12)一个出口辊道输送机,用于自动输出漏桶。

(13)电气布线根据舒勒自动化标准进行。

(14)在工作中的所有电气控制,都由软件完成,并进行了严格的测试。

(15)机器必须符合CE的要求。

(16)机器具有安全围栏、有机玻璃窗等安全设施。

(17)控制面板、操作面板和机器的连接处,都是分开装运的。

(18)两个检漏室都根据泄漏率要求进行检测。
