柴油桶清洗机

文/凤巢

一、构造

清洗机（见图）主要由水桶、框架、 油桶升降机构（包括框架、主滑轮、升降手柄、 钢 丝绳、 上下滑轮、滚动轮、导轨）、洗
桶传动机构（包括主动牙盘、中间牙盘、从动牙盘、 毛刷、 洗桶链条等部件组成。 油桶盖上还焊有固定支杆, 支杆上有一条活动链条
, 链条两侧加固定挡块。

二、工作过程

洗桶前，先把油桶盖拧下，倒入清洗液（清洗液用820洗涤剂，按1：20掺水配制），换上带有洗桶链条的固定盖，再把油桶放在支桶轴上，使油桶口一端朝清洗机后部。清洗时，支桶轴处于水平位置。摇动清洗手柄，主动牙盘带动中间牙盘转动，右侧支桶轴和中间牙盘同步转动，这时，通过支桶轴和油桶的摩擦作用，油桶在支桶轴上转动，洗桶链靠自重绕支杆转动，从而清洗了油桶内部。中间牙盘又带动从动牙盘转动，这样通过毛刷就清洗了油桶外表面。

清洗完毕后，摇转升降手柄，主滑轮通过钢丝绳带动两个上滑轮转动，此时下滑轮上升，滚轮在导轨中前滚，升降支架前端升起。打开油桶盖，取出洗桶链条，倒出污水，油桶即清洗干净。

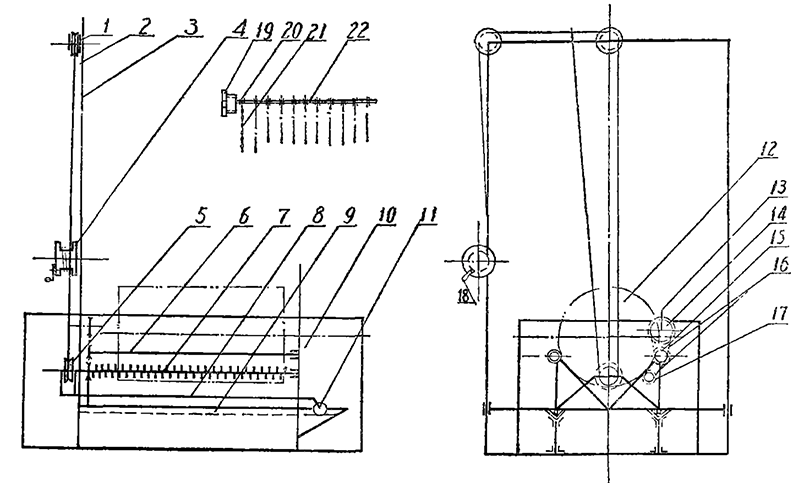

柴油桶清洗机示意图

1-上滑轮；2-钢丝绳；3-框架；4-主滑轮；5-下滑轮；6-右侧支桶轴；7-毛刷；

8-升降支架；9-导轨；10-洗桶水槽；11-滚轮；12-油桶；13-手柄；14-主动牙盘；

15-中间牙盘；16-传动链条；17-从动牙盘；18-主滑轮手柄；19-油桶盖；20-固定挡块；

21-洗桶链；22-支杆；
