【专利介绍】一种自动立式封桶机用密封性检测设备

文/左应强

申请号:CN202020101487.3

公开号:CN211147961U

IPC分类号:G01M3/10

发明人:左应强;郑晓华

专利权人:重庆市龙航金属制品有限公司



摘要

本实用新型涉及钢桶生产技术领域,且公开了一种自动立式封桶机用密封性检测设备,包括底板,所述底板的顶部固定安装有支撑架,所述底板的顶部活动安装有位于支撑架内部的检测水箱,所述支撑架的内顶壁固定安装有动力座,所述动力座的内部开设有活动腔。该自动立式封桶机用密封性检测设备,通过对支撑架安装了动力座,以及对动力座开设了活动腔,并且对活动腔安装了活动块,以及对动力电机安装了贯穿活动块的螺纹杆,动力电机带动螺纹杆转动后,螺纹杆可通过丝杠原理带动活动块向背面活动,同时活动块会通过连接头和承载板带动电动推杆和固定座移动至钢桶本体的顶部,从而使卡盘也移动到了钢桶本体的顶部。



权利要求书

1、一种自动立式封桶机用密封性检测设备,包括底板(1),其特征在于:所述底板(1)的顶部固定安装有支撑架(2),所述底板(1)的顶部活动安装有位于支撑架(2)内部的检测水箱(3),所述支撑架(2)的内顶壁固定安装有动力座(4),所述动力座(4)的内部开设有活动腔(5),所述活动腔(5)的内部活动安装有活动块(7),所述支撑架(2)的内顶壁固定安装有动力电机(8),所述动力电机(8)的输出轴上固定安装有贯穿活动块(7)的螺纹杆(9),所述活动块(7)的底部固定安装有延伸至动力座(4)外部的连接头(10),所述连接头(10)的底部固定安装有承载板(11),所述承载板(11)的底部固定安装有数量为两个的电动推杆(12),两个所述电动推杆(12)的底部均固定安装有固定座(13),两个所述固定座(13)相对的一侧均固定安装有气动推杆(20),两个所述气动推杆(20)相对的一侧均固定安装有卡盘(14),两个所述卡盘(14)相对的一侧均开设有圆槽(15,)右侧所述圆槽(15)的内部固定安装有充气座(16),所述充气座(16)的左侧开设有密封槽(17),右侧所述卡盘(14)的外部固定安装有延伸至密封槽(17)内部的充气管(18),所述底板(1)的顶部固定安装有空压机(19,)所述充气管(18)与空压机(19)通过导管(6)固定连接。

2、根据权利要求1所述的一种自动立式封桶机用密封性检测设备,其特征在于:所述承载板(11)的顶部固定安装有限位套,所述支撑架(2)的内顶壁固定安装有延伸至限位套内部的滑轨。

3、根据权利要求1所述的一种自动立式封桶机用密封性检测设备,其特征在于:两个所述圆槽(15)相对一侧的内壁均固定安装有密封垫,所述密封垫为橡胶,所述密封槽(17)的内壁固定安装有密封环。

4、根据权利要求1所述的一种自动立式封桶机用密封性检测设备,其特征在于:所述活动腔(5)和活动块(7)均呈矩形,所述动力座(4)的底部开设有延伸至活动腔(5)内部的滑口。

5、根据权利要求1所述的一种自动立式封桶机用密封性检测设备,其特征在于:所述底板(1)的顶部固定安装有上料座,所述上料座的背面开设有斜角,所述上料座的顶部活动安装有钢桶本体。

6、根据权利要求1所述的一种自动立式封桶机用密封性检测设备,其特征在于:所述检测水箱(3)为透明塑料箱,所述检测水箱(3)的内部填充有检测液。



说明书

1、技术领域

本实用新型涉及钢桶生产技术领域,具体为一种自动立式封桶机用密封性检测设备。

2、背景技术

钢桶是传统容器之一,在传统容器中占有很重要的地位,钢桶从暂时贮存内装物品的机能演变到今天的工业包装、销售包装和运输包装等,从生产到流通和消费形成一贯流动容器,成了长期保存内装物品的手段,可以说钢桶给人类的工作和生活带来了很大的变革和进步。

随着工业的发展,钢桶的生产加工技术也更加的自动化,很大程度的提高了工作效率,钢桶在生产的过程中会检测其密封性能是否良好,目前都是通过人工对钢桶的各个衔接处进行检测,效率低下,故而提出一种自动立式封桶机用密封性检测设备来解决上述所提到的问题。

3、实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种自动立式封桶机用密封性检测设备,具备检测效率高的优点,解决了目前都是通过人工对钢桶的各个衔接处进行检测,效率低下的问题。

(二)技术方案

为实现上述检测效率高的目的,本实用新型提供如下技术方案:一种自动立式封桶机用密封性检测设备,包括底板,所述底板的顶部固定安装有支撑架,所述底板的顶部活动安装有位于支撑架内部的检测水箱,所述支撑架的内顶壁固定安装有动力座,所述动力座的内部开设有活动腔,所述活动腔的内部活动安装有活动块,所述支撑架的内顶壁固定安装有动力电机,所述动力电机的输出轴上固定安装有贯穿活动块的螺纹杆,所述活动块的底部固定安装有延伸至动力座外部的连接头,所述连接头的底部固定安装有承载板,所述承载板的底部固定安装有数量为两个的电动推杆,两个所述电动推杆的底部均固定安装有固定座,两个所述固定座相对的一侧均固定安装有气动推杆,两个所述气动推杆相对的一侧均固定安装有卡盘,两个所述卡盘相对的一侧均开设有圆槽,右侧所述圆槽的内部固定安装有充气座,所述充气座的左侧开设有密封槽,右侧所述卡盘的外部固定安装有延伸至密封槽内部的充气管,所述底板的顶部固定安装有空压机,所述充气管与空压机通过导管固定连接。

优选的,所述承载板的顶部固定安装有限位套,所述支撑架的内顶壁固定安装有延伸至限位套内部的滑轨。

优选的,两个所述圆槽相对一侧的内壁均固定安装有密封垫,所述密封垫为橡胶,所述密封槽的内壁固定安装有密封环。

优选的,所述活动腔和活动块均呈矩形,所述动力座的底部开设有延伸至活动腔内部的滑口。

优选的,所述底板的顶部固定安装有上料座,所述上料座的背面开设有斜角,所述上料座的顶部活动安装有钢桶本体。

优选的,所述检测水箱为透明塑料箱,所述检测水箱的内部填充有检测液。

(三)有益效果

与现有技术相比,本实用新型提供了一种自动立式封桶机用密封性检测设备,具备以下有益效果:

该自动立式封桶机用密封性检测设备,通过对支撑架安装了动力座,以及对动力座开设了活动腔,并且对活动腔安装了活动块,以及对动力电机安装了贯穿活动块的螺纹杆,动力电机带动螺纹杆转动后,螺纹杆可通过丝杠原理带动活动块向背面活动,同时活动块会通过连接头和承载板带动电动推杆和固定座移动至钢桶本体的顶部,从而使卡盘也移动到了钢桶本体的顶部,电动推杆会将两个卡盘推动至钢桶本体的左右两侧,气动推杆会推动两个卡盘对钢桶本体进行夹持,钢桶的桶口处会套进密封槽中,然后电动推杆收缩,再通过螺纹杆的转动将钢桶本体移动至检测水箱的顶部,最后通过电动推杆的伸展将钢桶本体浸入水中,通过空压机、导管和充气管对钢桶本体中充气,通过观察水中有无气泡来检测钢桶本体的密封性是否良好,整个过程更加自动化,节省了人工,提高了工作效率,从而到达了工作效率高的目的。

4、附图说明

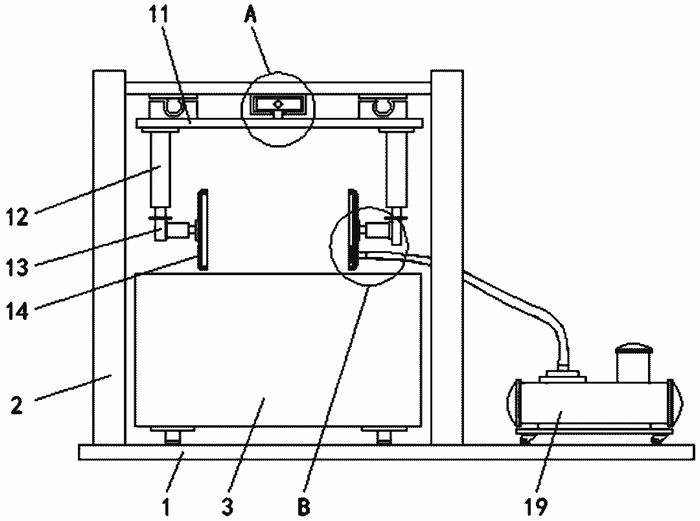

图1为本实用新型结构正视图;

图1

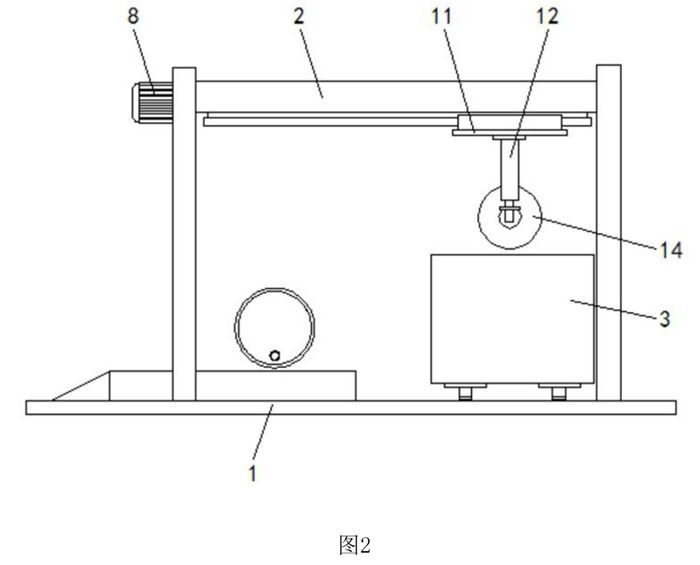

图2为本实用新型结构侧视图;

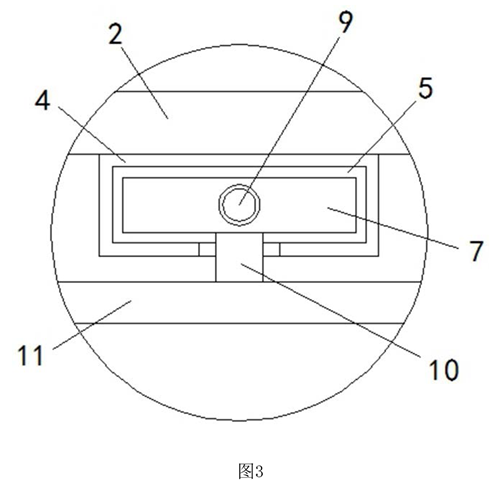

图3为本实用新型结构图1中A的放大图;

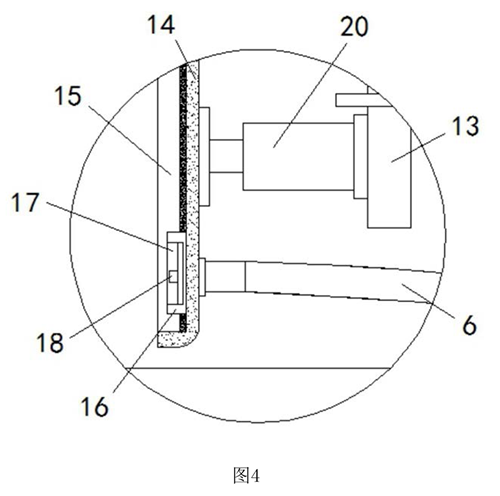

图4为本实用新型结构图1中B的放大图。

图中:1底板、2支撑架、3检测水箱、4动力座、5活动腔、6导管、7活动块、8动力电机、9螺纹杆、10连接头、11承载板、12电动推杆、13固定座、14卡盘、15圆槽、16充气座、17密封槽、18充气管、19空压机、20气动推杆。

5、具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,一种自动立式封桶机用密封性检测设备,包括底板1,底板1的顶部固定安装有上料座,上料座的背面开设有斜角,上料座的顶部活动安装有钢桶本体,底板1的顶部固定安装有支撑架2,底板1的顶部活动安装有位于支撑架2内部的检测水箱3,检测水箱3为透明塑料箱,检测水箱3的内部填充有检测液,支撑架2的内顶壁固定安装有动力座4,动力座4的内部开设有活动腔5,活动腔5和活动块7均呈矩形,动力座4的底部开设有延伸至活动腔5内部的滑口,活动腔5的内部活动安装有活动块7,支撑架2的内顶壁固定安装有动力电机8,动力电机8的输出轴上固定安装有贯穿活动块7的螺纹杆9,活动块7的底部固定安装有延伸至动力座4外部的连接头10,连接头10的底部固定安装有承载板11,承载板11的顶部固定安装有限位套,支撑架2的内顶壁固定安装有延伸至限位套内部的滑轨,承载板11的底部固定安装有数量为两个的电动推杆12,两个电动推杆12的底部均固定安装有固定座13,两个固定座13相对的一侧均固定安装有气动推杆20,两个气动推杆20相对的一侧均固定安装有卡盘14,两个卡盘14相对的一侧均开设有圆槽15,右侧圆槽15的内部固定安装有充气座16,充气座16的左侧开设有密封槽17,两个圆槽15相对一侧的内壁均固定安装有密封垫,密封垫为橡胶,密封槽17的内壁固定安装有密封环,右侧卡盘14的外部固定安装有延伸至密封槽17内部的充气管18,底板1的顶部固定安装有空压机19,充气管18与空压机19通过导管6固定连接。

综上所述,该自动立式封桶机用密封性检测设备,通过对支撑架2安装了动力座4,以及对动力座4开设了活动腔5,并且对活动腔5安装了活动块7,以及对动力电机8安装了贯穿活动块7的螺纹杆9,动力电机8带动螺纹杆9转动后,螺纹杆9可通过丝杠原理带动活动块7向背面活动,同时活动块7会通过连接头10和承载板11带动电动推杆12和固定座13移动至钢桶本体的顶部,从而使卡盘14也移动到了钢桶本体的顶部,电动推杆12会将两个卡盘14推动至钢桶本体的左右两侧,气动推杆20会推动两个卡盘14对钢桶本体进行夹持,钢桶的桶口处会套进密封槽17中,然后电动推杆12收缩,再通过螺纹杆9的转动将钢桶本体移动至检测水箱3的顶部,最后通过电动推杆12的伸展将钢桶本体浸入水中,通过空压机19、导管6和充气管18对钢桶本体中充气,通过观察水中有无气泡来检测钢桶本体的密封性是否良好,整个过程更加自动化,节省了人工,提高了工作效率,从而到达了工作效率高的目的。
