中华人民共和国国家标准
包 装 容 器 钢 桶 封 闭 器 (一)
GB/T 13251-2002 代替GB/T13251-1991
前言
本标准非等效ISO/DIS 15750-3:2000《钢桶 第三部分:嵌入式法兰封闭器系统》,对GB/T 13251-1991《包装容器 钢桶封闭器》进行修订,并保留钢提桶封闭器部分。本标准与GB/T13251-1991主要技术差异如下:
1、增加了G41/2系列螺纹;
2、取消了TM系列螺纹。
本标准规定的各项要求,涉及封闭器型式、结构尺寸、试验方法、检验规则等项要求。由于钢提桶大量用来盛装化学危险品和出口产品,这些要求用来保证钢提桶的质量,保证运输安全。
本标准的附录A是提示的附录。
本标准自实施之日起,代替GB/T 13251-1991。
本标准由中国包装总公司提出。
本标准由全国包装标准化技术委员会归口。
本标准起草单位:中化化工标准化研究所、南京振容集团有限公司、天津市腾达包装有限公司、青岛华瑞有限公司、山东粮油益友包装实业公司、北京南苑制桶厂、北京房山制桶厂。
本标准主要起草人:张有龙、周玮、赫竟、尹彩慧、朗德林、杨家栋、王晓兵、梅建。
本标准委托中化化工标准化研究所负责解释。
本标准于1991年首次发布、2002年第一次修订。
1 范围
本标准规定了包装容器钢桶、钢提桶和钢罐封闭器(以下简称封闭器)的分类、要求、试验方法、检验规则以及包装、标志、运输和贮存等要求。
本标准适用于钢桶、钢提桶、和钢罐所用封闭器的制造、流通、使用、监督检验。
2 引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 325-2000 包装容器 钢桶
GB/T 912-1989 碳素结构钢和低合金结构钢 热轧钢板及钢带
GB/T 1173-1995 铸造铝合金
GB/T 1175-1997 铸造锌合金
GB/T 2518-1988 连续热镀锌薄钢板和钢带
GB/T 2828-1987 逐批检查计数抽样程序和抽样表(适用于连续批的检查)
GB/T 4956-1985 磁性金属基件上非磁性覆盖层厚度测量 磁性方法
GB/T 9799-1997 金属覆盖层 钢铁上的锌电镀层
GB/T 11253-1989 碳素结构钢和低合金结构钢 冷轧钢板及钢带
GB/T 13040-1991 包装术语 金属容器
3 术语、符号、代号
3.1 术语
符合GB/T 13040的规定。
3.2 符号
D、d——直径;
H、h——高度;
δ——厚度;
S——对边距离;
b——宽度。
3.3 代号
G——桶用管螺纹。
4 封闭器分类
4.1 封闭器按结构型式分为四类,见表1。
表1
类别 |
型式 |
适用范围 |
螺旋式 |
旋塞型 |
小开口钢桶 |
旋盖型 |
小开口钢桶、钢提桶 |
揿压式 |
压塞型 |
揿盖型 |
顶压式 |
螺栓型 |
中开口钢桶 |
压盖型 |
封闭箍式 |
螺杆型 |
全开口钢桶、缩径钢桶 |
杠杆型 |
4.2 结构尺寸
4.2.1 螺旋式封闭器
螺旋式封闭器分为旋塞型、旋盖型两种型式。
4.2.1.1 旋塞型封闭器

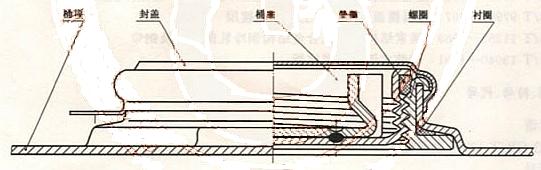

螺旋式旋塞型封闭器见图1,其装配型式为内平式,由桶塞、螺圈、垫圈、衬圈、封盖组成,其中封盖也可不设置。
图1
4.2.1.1.1 桶塞分为压铸桶塞和挤压桶塞。

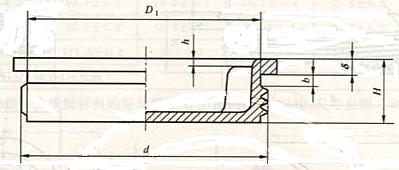

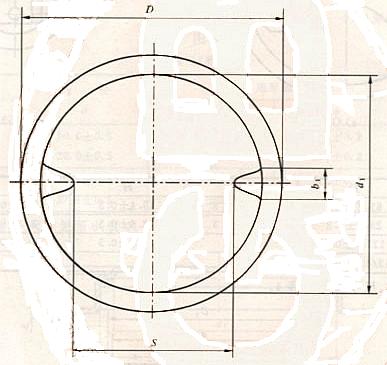

a. 压铸桶塞结构、尺寸见图2、表2。
图2
表2 mm
名称代号 |
D |
D1 |
d1 |
b |
δ |
H |
h |
S |
b1 |
d |
G2桶塞 |
61.0±0.3 |
56.0±0.3 |
52.5±0.3 |
3.0±0.2 |
3.0±0.2 |
15.0±0.3 |
1.5 |
38.0 |
8.0 |
G2 |
G3/4桶塞 |
28.2±0.2 |
22.7±0.2 |
17.6±0.2 |
2.7±0.2 |
3.0±0.2 |
13.8±0.3 |
1.0 |
11.8 |
4.0 |
G3/4 |
注:螺纹尺寸G2、G3/4见表7。 |
b. 挤压桶塞结构、尺寸见图3、表3。
图3
表3 mm
名称代号 |
D |
D1 |
H |
b |
d |
TG2桶塞 |
61.2±0.3 |
56.0±0.3 |
15.4±0.3 |
3.0±0.3 |
G2 |
G3/4桶塞 |
28.2±0.3 |
22.9±0.3 |
13.6±0.3 |
3.0±0.3 |
G3/4 |
G41/2桶塞 |
127.0±0.3 |
- |
18.0±0.3 |
4.0±0.3 |
G41/2 |
注:螺纹尺寸G2、G3/4和G41/2见表7。 |
