中华人民共和国国家标准
包 装 容 器 钢 桶 封 闭 器 (二)
GB/T 13251-2002

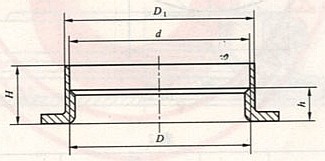

4.2.1.1.2 螺圈结构、尺寸见图4、表4。
图4
表4 mm
名称代号 |
D1 |
d |
H |
h |
S |
D |
G2螺圈 |
62.3±0.2 |
60.4±0.2 |
18.8±0.3 |
10.5±0.4 |
77.8±0.2 |
G2 |
G3/4螺圈 |
29.0±0.2 |
27.2±0.2 |
15.8±0.3 |
8.6±0.4 |
43.7±0.2 |
G3/4 |
G41/2螺圈 |
123.6±0.2 |
121.4±0.2 |
20±0.3 |
10±0.4 |
141±0.2 |
G41/2 |
注：螺纹尺寸G2、G3/4和G41/2见表7。 |
4.2.1.1.3 垫圈、衬圈分为橡胶材料的矩形圈和O形圈两种，其结构、尺寸见图5、表5。
图5
表5（橡胶） mm
名称代号 |
内径
d |
矩形圈 |
○形圈 |
δ |
b |
d1 |
G2垫圈
G3/4垫圈 |
50.0±0.5
20.0±0.5 |
2.6±0.2
2.6±0.2 |
2.7±0.2
2.7±0.2 |
3.0±0.2
3.0±0.2 |
G2衬圈
G3/4衬圈 |
60.5±0.5
27.5±0.5 |
2.7±0.2
2.7±0.2 |
3.2±0.2
2.4±0.2 |
3.3±0.2
3.3±0.2 |

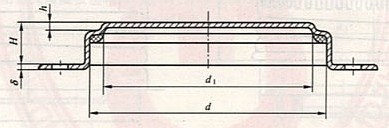

4.2.1.1.4 封盖结构、尺寸见图6、表6。
图6
表6 mm
名称代号 |
d |
d1 |
H |
h |
δ |
G2封盖 |
69.4 |
63.0 |
11.0 |
2.5 |
0.28 |
G3/4封盖 |
34.7 |
30.0 |
9.0 |
1.5 |
0.28 |
4.2.1.1.5 旋塞型封闭器螺纹分为G桶用管螺纹，见表7。
表7 mm
名称 |
代号 |
25.4mm
牙数 |
螺距 |
牙型角 |
大径 |
中径 |
小径 |
基本尺寸 |
上偏差 |
下偏差 |
基本尺寸 |
上偏差 |
下偏差 |
基本尺寸 |
上偏差 |
下偏差 |
桶塞 |
G2 |
11 |
2.309 |
55° |
59.62 |
-0.62 |
-1.12 |
58.14 |
-0.40 |
-0.76 |
56.66 |
-0.40 |
- |
螺圈 |
59.62 |
- |
0 |
58.14 |
+0.37 |
0 |
56.66 |
+0.94 |
+0.44 |
桶塞 |
G3/4 |
14 |
1.814 |
55° |
26.44 |
-0.44 |
-0.94 |
25.28 |
-0.38 |
-0.65 |
24.12 |
-0.38 |
- |
螺圈 |
26.44 |
- |
0 |
25.28 |
+0.26 |
0 |
24.12 |
+0.58 |
+0.08 |
桶塞 |
G41/2 |
11 |
2.309 |
55° |
121.26 |
-0.80 |
-1.65 |
119.78 |
-0.70 |
-1.55 |
118.3 |
-0.52 |
- |
螺圈 |
121.26 |
- |
0 |
119.78 |
+0.35 |
0 |
118.3 |
+0.94 |
+0.44 |

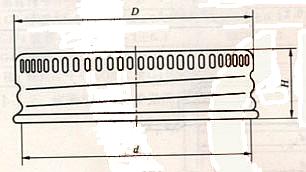

4.2.1.2 旋盖型封闭器结构、尺寸
旋盖型封闭器由螺纹盖和颈口和塑料内垫组成，其结构、尺寸见图7、表8。
图7
表8 mm
螺纹盖 |
颈口 |
25.4mm
牙数 |
螺距 |
D |
d |
H |
D |
d |
d1 |
45.0±0.3 |
43.3±0.3 |
13.0±0.3 |
44.1±0.3 |
42.1±0.3 |
33.5±0.3 |
7 |
3.63 |
55.0±0.3 |
53.3±0.3 |
13.5±0.3 |
54.1±0.3 |
52.1±0.3 |
42.0±0.3 |
4.2.2 揿压式封闭器
4.2.2.1 揿盖型封闭器结构、尺寸
揿盖型封闭器由按盖和颈口组成，其结构、尺寸见图8、表9和表10。
图8
表9 按盖 mm
d1 |
d2 |
H1 |
H2 |
42.7±0.10 |
39.7±0.10 |
8.6±0.10 |
7.7±0.10 |
50.5±0.10 |
47.6±0.10 |
9±0.10 |
8±0.10 |
53.2±0.10 |
50±0.10 |
9.8±0.10 |
8.2±0.10 |
表10 颈口mm
d1 |
d2 |
d3 |
H1 |
H2 |
48±0.10 |
46±0.10 |
41±0.10 |
5.3±0.10 |
10.3±0.10 |
56±0.10 |
54±0.10 |
49±0.10 |
5.5±0.10 |
9.6±0.10 |
58.7±0.10 |
56.5±0.10 |
51.8±0.10 |
5.8±0.10 |
9.4±0.10 |
4.2.2.2 揿盖型封闭器保险圈及塑料内衬结构、尺寸见图9和表11。
图9
表11 mm
保险圈 |
塑料内衬 |
d1 |
d2 |
H |
d1 |
d2 |
d3 |
H1 |
H2 |
42.8±0.10 |
34±0.20 |
9±0.10 |
38±0.10 |
30±0.30 |
32.7±0.10 |
2±0.20 |
8±0.20 |
50.6±0.10 |
40±0.20 |
9.6±0.10 |
46.7±0.10 |
36.9±0.30 |
40.2±0.10 |
2.5±0.20 |
9.8±0.20 |
53.3±0.10 |
42.3±0.20 |
10.5±0.10 |
47.4±0.10 |
37.4±0.30 |
40.8±0.10 |
2.6±0.20 |
10±0.20 |

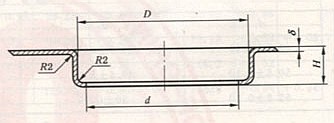

4.2.2.3 压塞型封闭器
压塞型封闭器由塞子和桶口组成，其结构、尺寸见图10、表12。
图10
表12 mm
塞子 |
桶口 |
δ |
H |
D |
d |
D |
d |
H |
δ |
0.4 |
10.2 |
66.0 |
56 |
56 |
52.0 |
10.9 |
0.4 |
0.5 |
10.3 |
66.0 |
56 |
56 |
52.0 |
11.0 |
0.5 |
