中华人民共和国国家标准
包 装 容 器 钢 桶 封 闭 器 （三）
GB/T 13251-2002
4.2.3 顶压式封闭器
4.2.3.1 螺栓顶压式封闭器

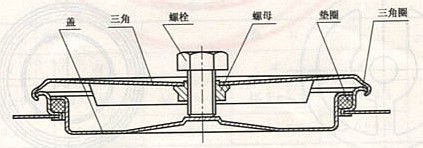

螺栓顶压式封闭器见图11，由盖、三角圈、垫圈、三角、螺栓及螺母组成，其结构尺寸分别见图12、图13、图14和图15。
图11

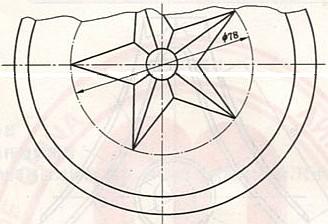

图12 盖

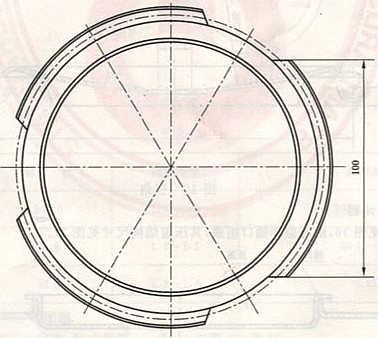

图13 三角圈

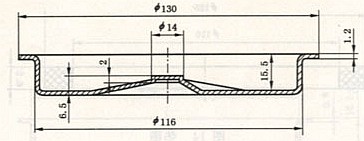

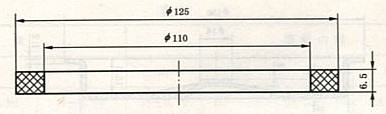

图14 垫圈

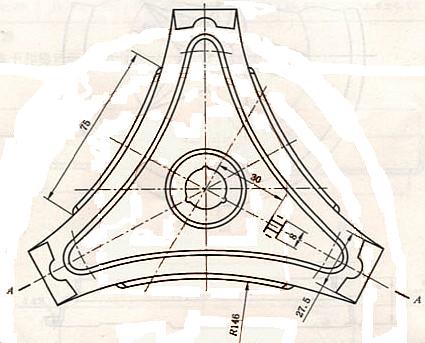

图15 三角
4.2.3.2 压盖型封闭器
压盖型封闭器见图16，由压盖和桶口组成，其压盖结构尺寸见图17。

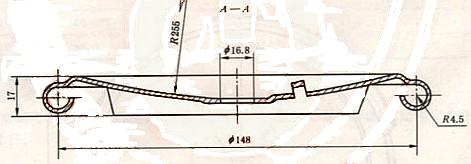

图16 压盖

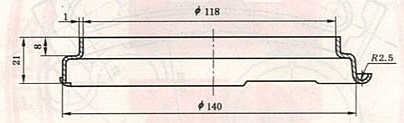

图17 桶口
4.2.4 封闭箍式封闭器
4.2.4.1 封闭箍式螺杆型封闭器

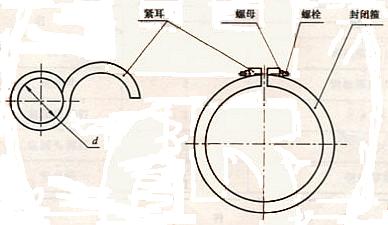

封闭箍式螺杆型封闭器由封闭箍、紧耳、螺栓、螺母组成，其结构、尺寸见图18、表13。
图18
表13 mm
d |
螺栓 |
钢板厚度 |
适用范围 |
12.0 |
M10 |
1.5～2.0 |
200L～100L钢桶 |
10.0 |
M8 |
1.2～1.5 |
80L～45L钢桶 |
8.0 |
M6 |
1.2～1.5 |
＜45L钢桶 |
4.2.4.2 封闭箍式杆杠型封闭器
封闭箍式杆杠型封闭器结构、尺寸见图19、表14和图20、表15。

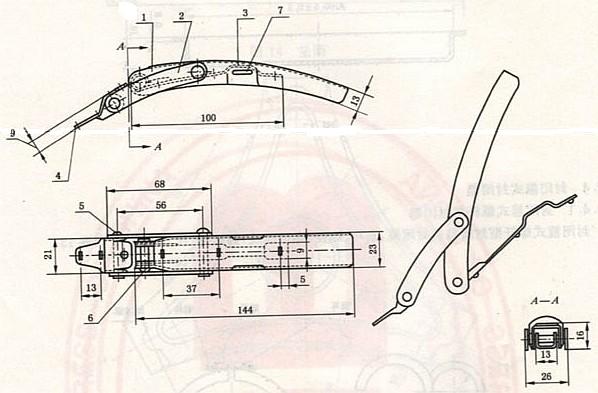

图19
表14 mm
件号 |
名称 |
件数 |
规格 |
1 |
拉手 |
1 |
钢板厚度1.5 |
2 |
连接片 |
2 |
钢板厚度1.5 |
3 |
接头 |
1 |
钢板厚度1.5 |
4 |
接头 |
1 |
钢板厚度1.5 |
5 |
扁圆头铆钉 |
2 |
φ4×28 |
6 |
扁圆头铆钉 |
2 |
φ4×22 |
7 |
安全板 |
1 |
钢板厚度0.5 |

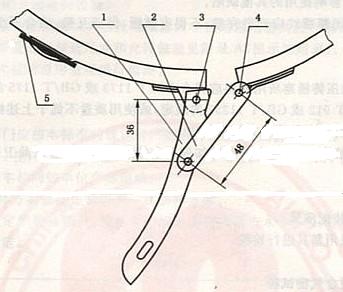

图20
表15 mm
件号 |
名称 |
件数 |
规格 |
1 |
拉手 |
1 |
钢板厚度1.5～1.2 |
2 |
连接片 |
2 |
钢板厚度1.5～1.2 |
3 |
扁圆头铆钉 |
2 |
φ4×22 |
4 |
扁圆头铆钉 |
2 |
φ4×28 |
5 |
安全板 |
1 |
钢板厚度0.5 |
