|
中华人民共和国冶金行业标准
钢桶用冷轧钢板及钢带（YB/T 55—201X）
（征求意见稿）
前言
本标准按照GB/T 1.1-2009的规则起草。 本标准代替《200升钢桶用冷轧薄钢板和热镀锌薄钢板》，与YB/T 55-1994相比主要技术变化如下：——； ——； ——。 本标准由全国钢标准化技术委员会提出并归口。本标准起草单位：武汉钢铁（集团）公司等。本标准主要起草人：XXX、XXX、XXX、XXX。本标准1995年5月首次发布，XXXX年XX月第一次修订。
钢桶用冷轧钢板及钢带(YB/T 55-201X)
（替代YB/T 55-1994)
1 范围
本标准规定了钢桶用冷轧钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书等。
本标准适用于钢桶行业使用的厚度为0.30mm～1.6mm，宽度为600～2050 mm的冷轧钢板及钢带（以下简称钢板及钢带）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其昀新版本（包括所有的修改单）适用于本文件。
GB/T 222 钢的成品化学成分允许偏差
GB/T 223.9 钢铁及合金 铝含量的测定 铬天青S分光光度法
GB/T 223.16 钢铁及合金化学分析方法 变色酸光度法测定钛量
GB/T 223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量
GB/T 223.39 钢铁及合金化学分析方法 氯磺酚S光度法测定铌量
GB/T 223.59 钢铁及合金化学分析方法 锑磷钼蓝光度法测定磷量
GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量
GB/T 223.64 钢铁及合金 锰含量的测定 火焰原子吸收光谱法
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法
GB/T 230.1 金属材料 洛氏硬度试验 第一部分：试验方法
GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定
GB/T 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备
GB/T 4336 碳素钢和中低合金钢 火花源原子发射光谱分析方法（常规法）
GB/T 8170 数值修约规则
GB/T 17505 钢及钢产品交货一般技术要求
GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法
GB/T 20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)
GB/T 20125 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法
GB/T 20126 非合金钢 低碳含量的测定 第2部分:感应炉(经预加热)内燃烧后红外吸收法
3 分类和代号
3.1 牌号命名方法
钢板及钢带的牌号由二部分组成，第一部分为字母“SPCCT”，代表冷成形用钢板及钢带；第二部分为字母“TS”或“TG”，分别代表桶身和桶盖。
示例：冷轧板SPCCT-TS
SPCCT － 表示冷成形用钢板及钢带
TS － 表示桶身
4 订货所需信息
4.1 用户订货时应提供如下信息：
a) 产品名称(钢板或钢带)；
b) 本产品标准号；
c) 牌号；
d) 规格及尺寸、不平度精度；
e) 边缘状态；
f) 包装方式；
g) 重量；
h) 涂油方式
i) 其它特殊要求。
4.2 如订货合同中未注明尺寸和不平度精度、边缘状态、涂油方式及包装等信息，则本标准产品按普通的尺寸和不平度精度的切边钢板或切边钢带涂油供货，并按供方提供的包装方式包装。
5 尺寸、外形、重量及允许偏差
钢板及钢带的尺寸、外形、重量及允许偏差应符合GB/T 708的规定，如用户有特殊要求由供需双方协商确定。
6 技术要求
6.1 化学成分
6.1.1 钢的化学成分（熔炼分析）应符合表1 的规定。

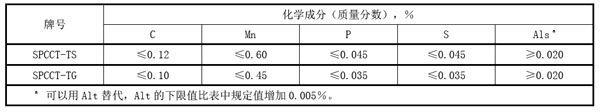

表1
6.1.2 钢板及钢带的成品化学成分允许偏差应符合GB/T 222 表1 的规定。
6.2 冶炼方法及制造过程
钢板及钢带所用的钢采用氧气转炉或电炉冶炼，除非另有规定，冶炼方式由供方选择。
6.3 交货状态
6.3.1 钢板及钢带以退火后平整状态交货。
6.3.2 钢板及钢带通常涂油供货，所涂油膜应能用碱水溶液去除，擦拭无碳黑。通常的包装、运输、装卸和储存条件下，供方应保证自生产完成之日起6 个月内不生锈。如需方要求不涂油供货，应在订货时协商。
注：对于需方要求的不涂油产品，供方应不承担产品锈蚀的风险。订货时，需方应被告知，在运输、装卸、储存和使用过程中，不涂油产品表面易产生轻微划伤。
6.4 力学性能
钢板及钢带的力学性能应符合表2的规定。

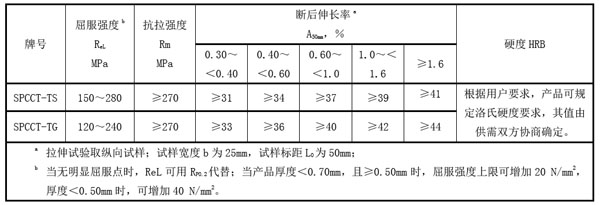

表2
6.5 拉伸应变痕
室温储存条件下的钢板及钢带，应保证在制造完成之日起的3个月内使用时不出现拉伸应变痕。
6.6 表面质量
6.6.1 钢板及钢带表面不应有孔洞、结疤、裂纹、夹杂等对使用有害的缺陷，钢板及钢带不得有分层。
6.6.2 钢板及钢带表面允许有少量不影响成形性及涂、镀附着力的缺陷，如轻微的划伤、压痕、麻点、辊印及氧化色等。
6.6.3 对于钢带，由于没有机会切除带缺陷部分，因此允许带缺陷交货，但有缺陷部分应不超过每卷总长度的5％。
6.7 表面结构
表面结构为麻面，平均粗糙度Ra目标值为大于0.6μm且不大于1.9μm。如需方对粗糙度有特殊要求，应在订货时协商。
7 检验和试验
7.1 钢板及钢带的外观用肉眼检查。
7.2 钢板及钢带的尺寸、外形应用合适的测量工具测量。
7.3 钢板及钢带的检验项目、试样数量、取样方法和试验方法应符合表3 的规定。

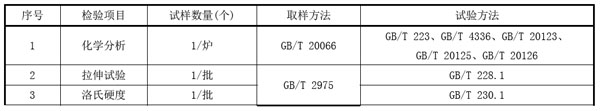

表3
7.4 钢板及钢带应按批验收，每个检验批应由同一牌号、同一规格、同一加工状态的钢板或钢带组成。每批的重量应不大于30t，对于卷重大于30t 的钢带，每卷作为一个检验批。
7.5 钢板及钢带的复验应符合GB/T 17505 的规定。
8 包装、标志及质量证明书
钢板及钢带的包装、标志及质量证明书应符合GB/T 247的规定。如需方对包装重量有特殊要求，应在合同中注明。
9 数值修约
数值修约按GB/T 8170的规定。
10 国内外牌号近似对照
本标准牌号与国内外标准牌号的近似对照见附录A。
附 录 A
（资料性附录）
本标准的牌号与国外标准牌号的近似对照表
表A.1
钢桶用冷轧钢板及钢带 (征求意见稿).pdf
钢桶用冷轧钢板及钢带（编制说明）.pdf
意见反馈表.doc
|
