中华人民共和国国家标准
包装容器 钢桶
第4部分：200L及以下全开口钢桶
GB/T 325.4-XXXX （征求意见稿）
前言
GB/T 325《包装容器 钢桶》分为5个部分：
——第1部分：通用技术要求；
——第2部分：最小总容量208L、210L和216.5L全开口钢桶；
——第3部分：最小总容量212L、216.5L和230L闭口钢桶；
——第4部分：200L及以下全开口钢桶；
——第5部分：200L及以下闭口钢桶。
本部分为GB/T 325《包装容器 钢桶》的第4部分。
本部分由全国包装标准委员会提出并归口。
本部分起草单位：国家包装产品质量监督检验中心（广州）、无锡四方友信股份有限公司
本部分主要起草人：xxx xxx xxx
包装容器 钢桶 第4部分：200L及以下全开口钢桶
1. 范围
GB/T 325本部分规定了200L及以下全开口钢桶的结构尺寸。
2. 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 325.1 包装容器 钢桶 通用技术要求
GB/T 4122.4 包装术语 第4部分：材料与容器
3. 术语和定义
GB/T 4122.4界定的术语和定义适用于本文件。
4. 规格尺寸
4.1 钢桶尺寸标注如图1所示，具体规格尺寸见表1、表2。
4.2 钢板厚度见表3。
5. 材料
钢桶材料应符合GB/T 325.1的规定。
6. 结构
6.1 应符合GB/T 325.1的规定，钢桶结构见图1。
6.2. 桶身和桶顶应该根据钢桶用途用厚度足够的钢板制成。
6.3 可拆卸顶盖应选用合适材料的垫圈。桶盖密封圈的各项参数参见附录A。
6.4 封闭箍的结构应既能使钢桶密封又不会对桶口产生损坏。封闭箍式封闭器的结构及各项参数参见附录B。

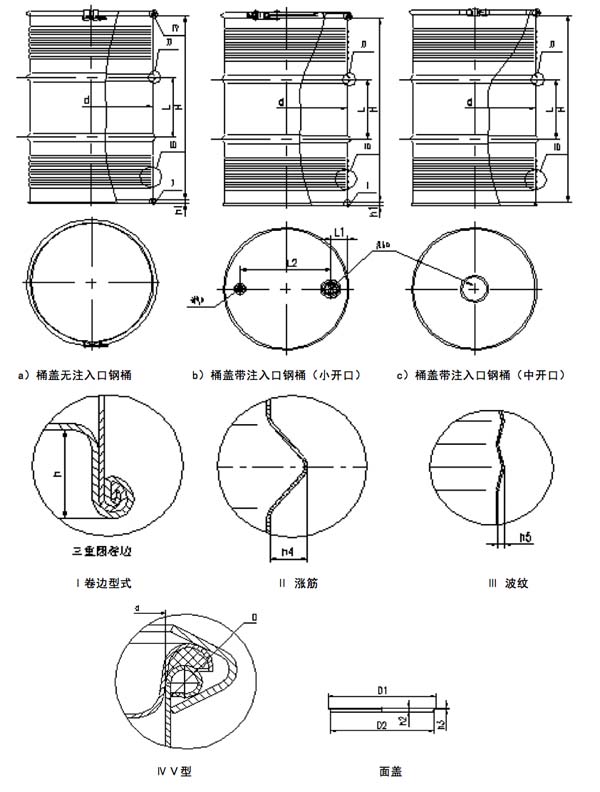

图1 全开口钢桶示意图
表1 直口式开口钢桶规格尺寸
单位为毫米
尺寸
符号 |
项目说明 |
公称容量 |
200L |
100L |
80L |
50L |
35L |
25L |
d |
内径 |
560±2 |
430±2 |
415±2 |
385±2 |
330±2 |
285±2 |
H |
内高 |
845±3 |
720±3 |
615±3 |
450±3 |
430±3 |
410±3 |
h4 |
环筋高 |
14±2 |
10±2 |
8±2 |
- |
- |
- |
L |
环筋间距 |
280±3 |
280±3 |
210±3 |
- |
- |
- |
h5 |
波纹高 |
3±1 |
2±1 |
2±1 |
2±1 |
2±1 |
2±1 |
h1 |
桶底深 |
19±1 |
16±1 |
16±1 |
12±1 |
12±1 |
12±1 |
h2 |
桶盖深 |
21±2 |
16±2 |
16±2 |
12±2 |
12±2 |
12±2 |
h3 |
桶盖边深 |
7±1 |
7±1 |
7±1 |
7±1 |
7±1 |
7±1 |
D |
卷管直径 |
10±1 |
8±1 |
8±1 |
6±1 |
6±1 |
6±1 |
D1 |
桶盖外径 |
585±2 |
451±2 |
436±2 |
402±2 |
347±2 |
302±2 |
D2 |
桶盖配合外径 |
557±1 |
427±1 |
412±1 |
382±1 |
327±1 |
282±1 |
表2 缩口式开口钢桶规格尺寸
单位为毫米
尺寸
符号 |
项目说明 |
公称容量 |
100L |
80L |
63L |
45L |
35L |
25L |
d |
内径 |
430±2 |
415±2 |
385±2 |
365±2 |
330±2 |
285±2 |
d1 |
缩径内径 |
400 |
385 |
355 |
335 |
300 |
255 |
H |
内高 |
720±3 |
615±3 |
550±3 |
450±3 |
430±3 |
410±3 |
h4 |
环筋高 |
7±2 |
7±2 |
7±2 |
7±2 |
7±2 |
7±2 |
L |
环筋间距 |
160±3 |
160±3 |
110±3 |
110±3 |
110±3 |
110±3 |
h5 |
波纹高 |
2±1 |
2±1 |
2±1 |
2±1 |
2±1 |
2±1 |
h1 |
桶底深 |
16±1 |
16±1 |
12±1 |
12±1 |
12±1 |
12±1 |
h2 |
桶盖深 |
16±2 |
16±2 |
12±2 |
12±2 |
12±2 |
12±2 |
h3 |
桶盖边深 |
7±1 |
7±1 |
7±1 |
7±1 |
7±1 |
7±1 |
D |
卷管直径 |
8±1 |
8±1 |
6±1 |
6±1 |
6±1 |
6±1 |
D1 |
桶盖外径 |
421±2 |
406±2 |
372±2 |
352±2 |
317±2 |
270±2 |
D2 |
桶盖配合外径 |
398±1 |
383±1 |
353±1 |
333±1 |
298±1 |
253±1 |
表3 钢板厚度
单位为毫米
公称容量
L |
重型桶 |
中型桶 |
次中型桶 |
轻型桶 |
桶 身 |
桶顶底 |
200 |
1.5 |
1.2 |
1.0 |
1.2 |
0.8～1.0 |
100 |
1.2 |
1.0 |
0.8 |
1.0 |
0.6～0.8 |
80 |
63 |
1.0 |
0.8 |
- |
- |
0.5～0.6 |
50 |
0.6 |
0.8 |
45 |
0.8 |
0.6 |
- |
- |
35 |
0.6 |
0.5 |
- |
- |
0.3～0.4 |
25 |
- |
- |
25 |
- |
- |
附录A
（资料性附录）
桶盖密封圈
表A.1 200L开口桶盖密封圈
密封圈名称 |
适用开口盖规格 |
剪断后长度L
mm |
截面宽度B
mm |
截面厚度δ
mm |
参考重量
g |
1765×8.5天然橡胶桶盖密封圈 |
φ560
φ571.5 |
1765±10 |
14+0.5 |
8.5±0.5 |
155±10 |
1765×8.5三元乙丙桶盖密封圈 |
φ560
φ567
φ571.5 |
1765±10 |
14+0.5 |
8.5±0.5 |
135±10 |
1765×8.5食品用天然橡胶桶盖密封圈 |
φ560 |
1765±10 |
14+0.5 |
8.5±0.5 |
155±10 |
1765×8.5氯化丁基桶盖密封圈 |
φ571.5 |
1765±10 |
14+0.5 |
8.5±0.5 |
160±10 |
1765×10高密度天然橡胶桶盖密封圈 |
φ571.5 |
1765±10 |
14+0.5 |
10±0.5 |
115±10 |
1670×8.5天然橡胶桶盖密封圈 |
φ530
φ545 |
1670±10 |
14+0.5 |
8.5±0.5 |
115±10 |
表A.2 200L以下中小开口桶盖密封圈
密封圈名称 |
适用开口盖规格 |
剪断后长度L
mm |
截面宽度B
mm |
截面厚度δmm |
参考重量
g |
φ260天然橡胶桶盖密封圈 |
φ260
φ267
φ272 |
830±10 |
8.0+0.5 |
7.0±0.5 |
30±3 |
φ285天然橡胶桶盖密封圈 |
φ280
φ282
φ285
φ290 |
885±10 |
8.0+0.5 |
7.0±0.5 |
30±3 |
φ285氯化丁基桶盖密封圈 |
φ280
φ282
φ285
φ290 |
890±10 |
8.0+0.5 |
6.0±0.5 |
30±3 |
φ294天然橡胶桶盖密封圈 |
φ294
φ300 |
910±10 |
8.0+0.5 |
7.0±0.5 |
30±3 |
φ294三元乙丙桶盖密封圈 |
φ294
φ300 |
990±10 |
8.0+0.5 |
6.0±0.5 |
30±3 |
φ320天然橡胶桶盖密封圈 |
φ315
φ320
φ335 |
1075±10 |
8.0+0.5 |
7.0±0.5 |
33±3 |
表A.2 200L以下中小开口桶盖密封圈（续）
密封圈名称 |
适用开口盖规格 |
剪断后长度L
mm |
截面宽度B
mm |
截面厚度δmm |
参考重量g |
φ320高密度天然橡胶桶盖密封圈 |
φ315
φ320
φ335 |
1100±10 |
8.0+0.5 |
7.0±0.5 |
35±3 |
φ320三元乙丙桶盖密封圈 |
φ315
φ320
φ335 |
1015±10 |
8.0+0.5 |
6.0±0.5 |
31±3 |
φ345天然橡胶桶盖密封圈 |
φ345
φ355 |
1080±10 |
8.0+0.5 |
7.0±0.5 |
33±3 |
φ345高密度天然橡胶桶盖密封圈 |
φ345
φ355 |
1080±10 |
8.0+0.5 |
7.0±0.5 |
33±3 |
φ360天然橡胶桶盖密封圈 |
φ365
φ370 |
1130±10 |
8.0+0.5 |
7.0±0.5 |
35±3 |
φ380天然橡胶桶盖密封圈 |
φ380 |
1175±10 |
8.0+0.5 |
7.0±0.5 |
35±3 |
φ395天然橡胶桶盖密封圈 |
φ395 |
1190±10 |
8.0+0.5 |
7.0±0.5 |
40±3 |
φ395加厚天然橡胶桶盖密封圈 |
φ395 |
1200±10 |
9+0.5 |
7.0±0.5 |
50±3 |
φ395高密度天然橡胶桶盖密封圈 |
φ395 |
1360±10 |
9+0.5 |
5.0±0.5 |
55±3 |
φ395加宽天然橡胶桶盖密封圈 |
φ395 |
1200±10 |
11+0.5 |
8.0±0.5 |
60±3 |
φ400三元乙丙桶盖密封圈 |
φ395 |
1230±10 |
8.0+0.5 |
6.5±0.5 |
40±3 |
φ425天然橡胶桶盖密封圈 |
φ425 |
1285±10 |
8.0+0.5 |
7.0±0.5 |
45±3 |
φ470天然橡胶桶盖密封圈 |
φ470 |
1295±10 |
8.0+0.5 |
7.0±0.5 |
45±3 |
φ515天然橡胶桶盖密封圈 |
φ500 |
1585±10 |
13.5+0.5 |
8.5±0.5 |
110±10 |
φ515三元乙丙桶盖密封圈 |
φ500 |
1585±10 |
14.0+0.5 |
9.5±0.5 |
130±10 |
用LX-A硬度计表测量密封圈的邵氏硬度，参考硬度如表A.3所示：
表A.3 密封圈邵氏硬度参考值
密封圈材质类别 |
邵氏硬度HA参考值 |
密封圈材质类别 |
邵氏硬度HA参考值 |
天然橡胶 |
50—60 |
氯化丁基 |
40—50 |
三元乙丙 |
45—55 |
高密度天然橡胶 |
50—60 |
食品用天然橡胶 |
50—60 |
|
|
附录B
（资料性附录）
封闭箍式封闭器
B.1 螺丝箍
螺丝箍主要由箍身、箍耳、螺栓、垫片、螺母组成，其结构如图B.1：

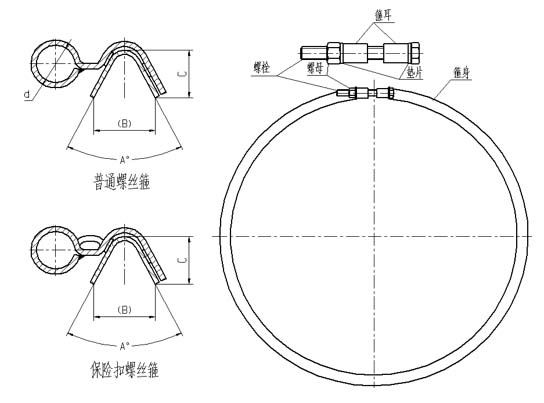

图B.1 螺丝箍结构示意
表B.1 螺丝箍结构参数
适用规格 |
箍身张角
A° |
箍身B尺寸
mm |
箍身C尺寸
mm |
箍耳直径 d
mm |
箍身料厚δ
mm |
Ф560/Ф571.5 |
55° |
22 |
18 |
Ф14 |
1.5~2.0 |
Ф560/Ф571.5 |
72° |
22 |
15 |
Ф14 |
1.5~2.0 |
Ф567 |
55° |
22 |
18 |
Ф14 |
1.5 |
Ф545 |
55° |
22 |
18 |
Ф14 |
1.5 |
Ф530 |
55° |
22 |
18 |
Ф14 |
1.5 |
Ф500 |
55° |
22 |
18 |
Ф14 |
1.5 |
Ф260/Ф267/Ф280/Ф286/Ф290/Ф294/
Ф300/Ф315/Ф320/Ф335/Ф345/Ф355/
Ф365/Ф370/Ф380/Ф395/Ф425Ф470 |
55° |
12 |
9.5 |
Ф12 |
1.2 |
B.2 大扳手箍
扳手箍主要由箍身、大扳手、大扳手连接件、大扳手前接攀、大扳手后接攀、平头铆钉组成，其结构如图B.2：

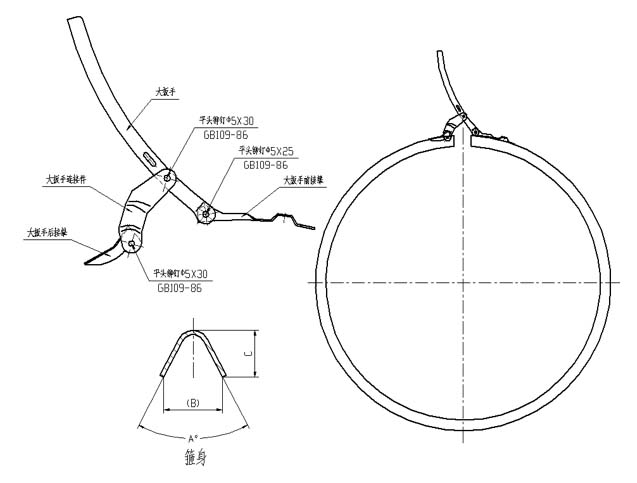

图B.2 大扳手箍结构示意
表B.2 大扳手箍结构参数
适用规格 |
箍身张角
A° |
箍身B尺寸
mm |
箍身C尺寸
mm |
箍身料厚δ
mm |
Ф560/Ф571.5 |
55° |
22 |
18 |
1.5~2.0 |
Ф560/Ф571.5 |
72° |
22 |
15 |
1.5~2.0 |
Ф545 |
55° |
22 |
18 |
1.5 |
Ф530 |
55° |
22 |
18 |
1.5 |
B.3 T型扳手箍
T型扳手箍主要由箍身、T型扳手、T型扳手连接件、T型扳手前接攀、T型扳手后接攀、T型扳手插片、边圆头铆钉、边圆头空心铆钉组成，其结构如图B.3:

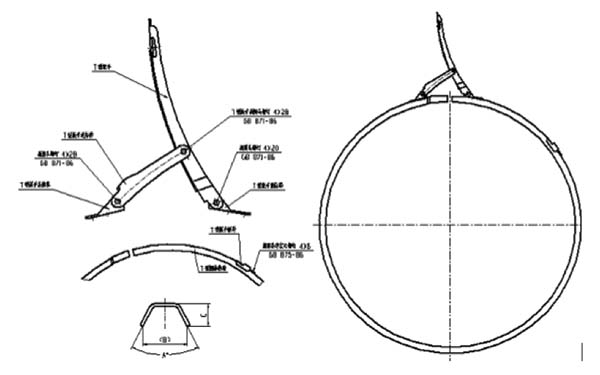

图B.3 T型扳手箍结构示意
表B.3 T型扳手箍结构参数
适用规格 |
箍身张角
A° |
箍身B尺寸
mm |
箍身C尺寸
mm |
箍身料厚δ
mm |
Ф560/Ф571.5 |
55° |
24 |
13 |
1.5 |
Ф567 |
55° |
24 |
13 |
1.5 |
Ф545 |
55° |
24 |
13 |
1.5 |
Ф530 |
55° |
24 |
13 |
1.5 |
Ф500 |
55° |
24 |
13 |
1.5 |
Ф260/Ф267/Ф280/Ф286/Ф290/Ф294/
Ф300/Ф315/Ф320/Ф335/Ф345/Ф355/
Ф365/Ф370/Ф380/Ф395/Ф425Ф470 |
55° |
14 |
10 |
1.2 |
|
