中华人民共和国国家标准
包装容器 钢桶
第5部分：200L及以下闭口钢桶
GB/T 325.5-XXXX （征求意见稿）
前言
GB/T 325《包装容器 钢桶》分为5个部分：
——第1部分：通用技术要求；
——第2部分：最小总容量208L、210L和216.5L全开口钢桶；
——第3部分：最小总容量212L、216.5L和230L闭口钢桶；
——第4部分：200L及以下全开口钢桶；
——第5部分：200L及以下闭口钢桶。
本部分为GB/T 325《包装容器 钢桶》的第5部分。
本部分由全国包装标准委员会提出并归口。
本部分起草单位：国家包装产品质量监督检验中心（广州）、无锡四方友信股份有限公司
本部分主要起草人：xxx xxx xxx
包装容器 钢桶 第5部分：200L及以下闭口钢桶
1. 范围
GB/T 325本部分规定了200L及以下闭口钢桶的结构尺寸。
2. 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 325.1 包装容器 钢桶 通用技术要求
GB/T 4122.4 包装术语 第4部分：材料与容器
GB/T 13251 包装容器 钢桶封闭器
3. 术语和定义
GB/T 4122.4界定的术语和定义适用于本文件。
4. 规格尺寸
4.1 钢桶尺寸标注如图1所示，具体规格尺寸见表1、表2。
4.2 钢板厚度见表3。
5. 材料
5.1 钢桶材料应符合GB/T 325.1的规定。
5.2 封闭器材料应符合GB/T 13251的规定。
6. 结构
6.1 应符合GB/T 325.1的规定，钢桶结构见图1。
6.2. 桶身和桶顶应该根据钢桶用途用厚度足够的钢板制成。
6.3 桶身通过涨筋或轧制两道环筋增加强度，位置如图1所示。也可以采用不同结构的环筋和波纹。
6.4 封闭器装在桶盖上的位置如图1所示。桶盖的形状可以是凸面、平面或凹面。
6.5 封闭器螺纹应符合螺纹G3/4和螺纹G2。
6.6 除供需双方协议规定外，封闭器结构应符合GB/T 13251的规定。
6.7 封闭器除非自身有防漏性能否则应配置垫片/垫圈或其他密封元件。
6.8 金属或塑料密封塞应配置合适材料的垫片/垫圈。

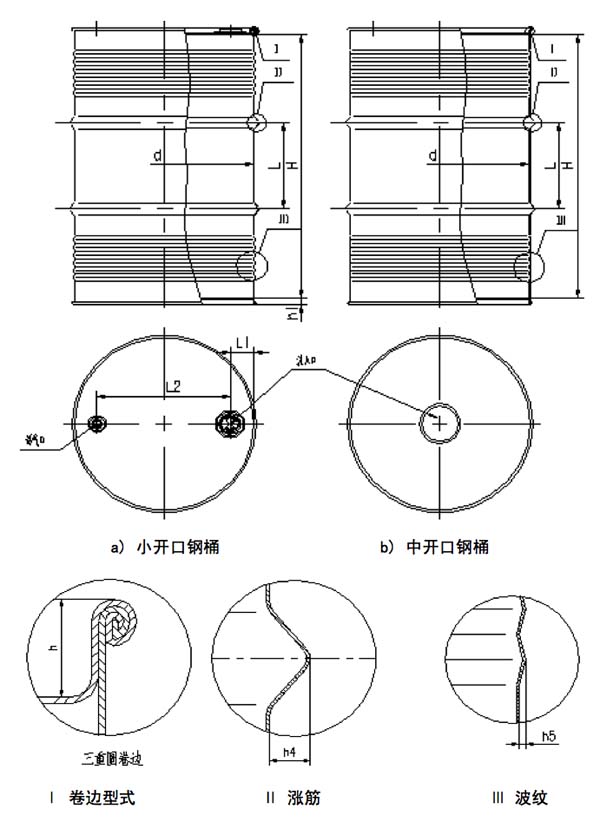

图1 闭口钢桶示意图
表1 小开口钢桶规格尺寸
单位为毫米
尺寸
符号 |
项目说明 |
公称容量 |
200L |
100L |
80L |
50L |
20L |
d |
内径 |
560±2 |
430±2 |
415±2 |
380±2 |
285±2 |
H |
内高 |
845±3 |
720±3 |
615±3 |
450±3 |
330±3 |
h4 |
环筋高 |
14±2 |
10±2 |
8±2 |
- |
- |
L |
环筋间距 |
280±3 |
280±3 |
210±3 |
- |
- |
h5 |
波纹高 |
3±1 |
2±1 |
2±1 |
2±1 |
2±1 |
h |
桶顶深 |
19±1 |
16（12*）±1 |
16（12*）±1 |
16（12*）±1 |
16（12*）±1 |
h1 |
桶底深 |
19±1 |
16（12*）±1 |
16（12*）±1 |
16（12*）±1 |
12±1 |
L1 |
注入口中心至卷边内侧的距离 |
75±2 |
75±2 |
75±2 |
75±2 |
60±2 |
L2 |
注入口中心至透气口中心的距离 |
415±4 |
290±4 |
265±4 |
235±4 |
165±4 |
- *只适用于揿压式封闭器。
|
表2 中开口钢桶规格尺寸
单位为毫米
尺寸
符号 |
项目说明 |
公称容量 |
200L |
100L |
80L |
50L |
25L |
d |
内径 |
560±2 |
430±2 |
415±2 |
380±2 |
285 |
H |
内高 |
845±3 |
720±3 |
615±3 |
450±3 |
410±3 |
h4 |
环筋高 |
14±2 |
10±2 |
8±2 |
- |
- |
L |
环筋间距 |
280±3 |
280±3 |
210±3 |
- |
- |
h5 |
波纹高 |
3±1 |
2±1 |
2±1 |
2±1 |
2±1 |
h |
桶顶深 |
19±1 |
16（12*）±1 |
16（12*）±1 |
16（12*）±1 |
16（12*）±1 |
h1 |
桶底深 |
19±1 |
16（12*）±1 |
16（12*）±1 |
16（12*）±1 |
12±1 |
- *只适用于揿压式封闭器。
|
表3 钢板厚度
单位为毫米
公称容量
L |
重型桶 |
中型桶 |
次中型桶 |
轻型桶 |
桶 身 |
桶顶底 |
200 |
1.5 |
1.2 |
1.0 |
1.2 |
0.8～1.0 |
100 |
1.2 |
1.0 |
0.8 |
1.0 |
0.6～0.8 |
80 |
50 |
1.0 |
0.8 |
0.6 |
0.8 |
0.5～0.6 |
25 |
0.6 |
0.5 |
- |
- |
0.3～0.4 |
|
