氦质谱检漏仪的工作原理及检漏方式

一、氦质谱检漏仪的工作原理

氦质谱检漏仪是根据质谱学原理，用氦气作探索气体制成的气密性检测仪器．其质谱原理如图所示。

氦质谱检漏仪的质谱学原理

灯丝发射出来的电子在电离室内来回的振荡，与电离室内气体和经被检件漏孔进入电离室的氦气相互碰撞使其电离成正离子，这些离子在加速电场作用下进入磁场，由于洛伦兹力作用产生偏转，形成圆弧形轨道，轨道半径

R=144/B×10-4×(M/Z×U)1/2

式中 R=离子偏转轨道半径(厘米)

B=磁场强度(特斯拉)

M/Z=离子的质(量)/(电)荷比(正整数)

U=离子加速电压(V)

由上式可知，当R、B为定值时，改变加速电压可使不同质量的离子通过磁场和接收缝到达接收极而被检测。得到下图所示质谱图。

二、氦质谱检漏仪的检漏方式

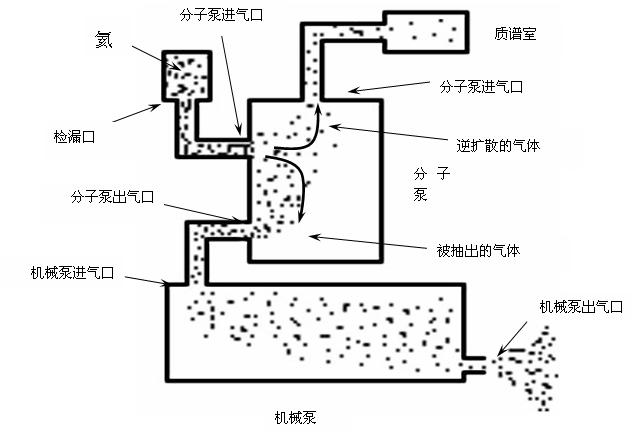

氦质谱检漏仪的检漏方式通常有两种，一种为常规检漏，另一种为逆扩散检漏。逆扩散原理如图所示。逆扩散检漏是把被检件接在分子泵出气口一端，漏入的氦气由分子泵出气口逆着泵的排气方向进入安装在泵的进气口端的质谱管内而被检测。这一检漏方式是基于分子泵对不同质量的气体具有不同压缩比（气体在分子泵出气口压强与进气口压强之比）即利用不同气体的逆扩散程度不同程度而设计的。

逆扩散原理

逆扩散方式检漏允许被检件内压强较高，SFJ-231/241型氦质谱检漏仪可达1000Pa（一般常规检漏仪为0.05Pa以下），适合检大型容器或有大漏的器件，也适合吸枪检漏。逆扩散方式还具有质谱管不易受污染，灯丝寿命长等优点。
