制桶设备液压与气压传动系统的使用与维护(5)

杨文亮

第三章 制桶设备典型液压传动系统的基本回路

三、速度控制回路

速度控制回路包括：调节执行元件输出速度的调速回路、使执行元件快速运动的快速运动回路、使执行元件不同运动速度之间实现速度换接速度换接回路等。

1、调速回路

调速回路通过调节进入执行元件的流量大小或调节执行元件的排量大小实现调速。调速回路可分为：节流调速回路、容积调速回路和容积节流调速回路。

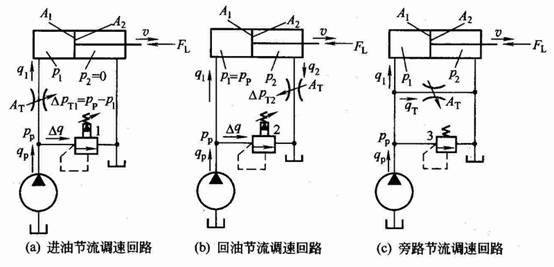

如图26为常用的节流调速回路。节流调速回路是通过流量控制阀来调节流入或流出执行元件的流量大小实现调速的。节流调速回路根据汉量控制阀的安装位置可分为进油节流调速回路、回油节流调速回路和旁路节流调速回路。

图26 节流调速回路

2、快速运动回路

快速运动回路使执行元件获得高速运动，缩短空行程时间，提高工作效率。快速运动回路有液压缸差动连接回路和双泵供油回路。

图27所示为利用二位三通电磁换向阀实现液压缸差动连接的回路。当换向阀3和换向阀5左位接入时，液压缸差动连接作快速进给运动。当阀5电磁铁通电，差动连接即被切断，液压缸回油经单向调速阀6和换向阀3回油箱，实现工作进给。换向阀3右位接入后，液压缸快速退回。而双泵供油回路是采用双油泵供油，加大流量实现快速运动的，进给运动时采用单油泵供油实现慢速进给运动。

图27 液压缸差动连接回路
1－液压泵 2－溢流阀 3，5－换向阀 4－液压缸 5－单向节流阀

3、速度换接回路

速度换接回路使液压执行元件从一种运动切换到另一种运动速度，包括快速转慢速的换接、两种慢速间的换接。这类回路要求在速度换接时应具有较高的速度换接平稳性。

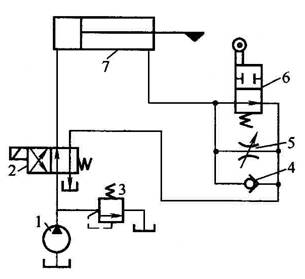

如图28为快慢速换接回路的典型例子。在图示状态下，液压缸7快进。当机械挡块压下行程阀6时，行程阀关闭，液压缸右腔回油经节流阀5回油箱，活塞速度转为慢速工进。当换向阀2左位接入回路时，压力油经单向阀4和节流阀进入液压缸右腔，活塞快速返回。该回路的快慢速换接比较平稳，换接点位置准确。

图28 快慢速换接回路
1－液压泵 2－换向阀 3－溢流阀 4－单向阀 5－节流阀 6－行程阀 7－液压缸

四、多执行元件控制回路

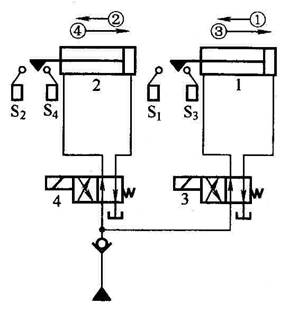

在回路中可控制多个动作执行元件进行顺序动作。如图29所示为常见的行程开关控制的顺序动作回路。当阀3通电换向时，液压缸1左行完成动作①后，触动行程开关S1使阀4通电换向，，液压缸2左行完成动作②。动作②完成后触动行程开关S2使阀3断电，液压缸1返回，动作③完成后，触动S3使阀4断电，液压缸2返回，完成动作④，最后触动S4使液压泵卸荷或产生其他动作，完成一个工作循环。

图29 行程控制顺序动作回路
1，2－液压缸 3，4－电磁换向阀
