钢桶卷边封口机概述（3）
武汉金属容器二厂 王霖
二、异形桶封口机
异形桶封口机多采用桶身旋转式。其结构比圆桶封口机复杂。它除了同圆桶封口机一样具有桶的主旋转运动，轴向压紧运动和；压轮的直线，进绘运动之外，还必须具有压轮相对于桶的仿形运动。
（一）仿形运动的含义和必要性。下面通过分析异形桶封口过程的特殊性来说明仿形运动。

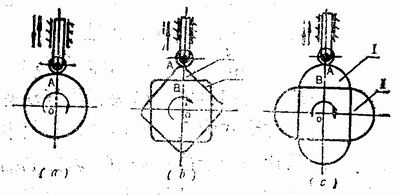

图7反映了圆桶和几种异形桶在封口过程中，压轮在进给的某一状态时其位置应具有的变化。图申O为桶旋转中心，A点为压轮在进给的某一状态时与桶卷边处的接触点。由于圆桶旋转时，旋转半径OA是不改变的（图7a），故圆桶封口过程中压轮只需逐渐向旋转的桶作径向逼近，压紧，即作直线进给运动，就能使整个桶沿处得以卷封。然而，对于异形桶而言，因旋转时旋转半径是变化的(图7b，7c),为了实现封口，压轮除了作直线进给运动之外，还必须随桶的旋转半径的变化而沿进给方向作相应的往复直线运动，即异形桶封口的仿形运动。正是在这种进给运动和仿形运动的共同作用下，异形桶桶底（顶）与桶身才能实现卷封。
图7 压轮的仿形运动分析
（二）实现仿形运动的方法。实现异形桶封口的仿形运动一般采用凸轮机构。按其凸轮形式的不同，可分为内轨道式（即内接凸轮式）和外轨道式（即外接凸轮式）。下面分别介绍这两种凸轮仿形机构的结构和原理。

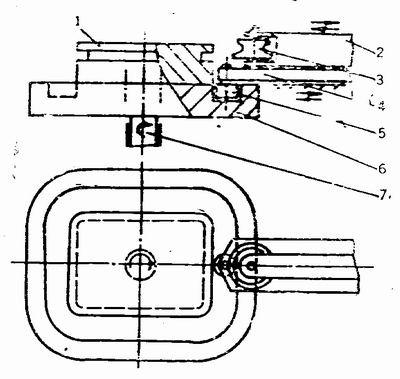

1．内轨道式仿形。图8为内轨道式凸轮仿形机构的结构简图。图中靠横为一端面具有凹槽的凸轮，此凹槽即为内轨道，内轨道的内、外圈与异形桶身为相似形（本例中为长方形）。靠模上固装着封口压盘。封口压盘的外形与异形桶桶盖的内周相同，以利于待封桶的套入。图中滚轮位于靠模的内轨道内，并通过轴承和芯轴安装于滑板上。滑板只能沿封口压盘的某一径向方向滑动。工作时，靠模和封口压盘绕其轴心旋转，位于封口压盘上的待封口桶随之旋转，靠模通过内轨道和滚轮带动滑板作往复直线运动。由于压轮架安装于滑板上，所以压轮架上的压轮会随滑板一起作往复直线运动。这一运动随桶的旋转半径的变化而变化。它使压轮到旋转的异形桶桶沿的距离保持不变，故为仿形运动。如果压轮在作仿形运动的同时，又逐渐向桶沿靠拢作进给运动，那末，异形桶的封口就得以实现。
图8 内轨道式仿形结构简图
1－封口压盘；2－压轮架；3－压轮；4－滑板；5－滚轮；6－靠模；7－轴
以上谈到的与仿形运动相配合的进给运动，可由多种传动方式来实现，如棘轮机构、，凸轮机构、杠杆机构或液压传动等等。现以棘轮机构为例叙述这种进给运动。

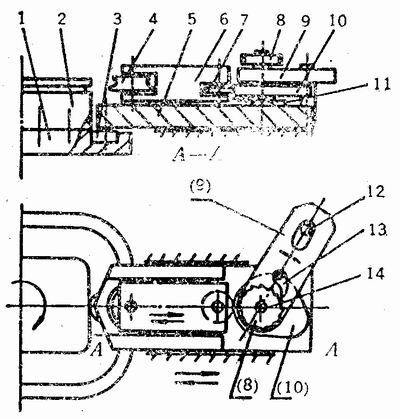

图9表示了棘轮进给机构与内轨道式凸轮仿形机构相配合，共同完成压轮的仿形运动和进给运动的结构和原理。
图9 仿形棘轮进给机构简图
1-靠模；2-封口压盘；3-滚轮；4-封口压轮；5-滑板；6-压轮架；7-滚轮；8一棘轮；
9-摆杆；10－凸轮；11-弹簧；12－圆销；13 -棘爪；14-轴
该图滑板和压轮获得仿形运动的原理与图8完全相同。为了获得进给运动，滑板上安装有轴14，轴14上固装有凸轮10和棘轮8，摆杆9前端的孔滑套于该轴上，后端的长形槽活套在圆销12上，圆销又固装于机架上棘爪13的支点装在摆杆上。因此，借助于滑板的仿形运动（往复直线运动），摆杆会绕圆销摆动（此时摆杆的纵洵位移通过其长形槽和圆销的相对运动得到了补偿），而摆杆的摆动能使棘爪拨动棘轮。靠模每转一周，滑板作一次往复直线运动，棘爪就会拨动一次棘轮，凸轮即随之转动定的角度。当凸轮转一个角度且其升程增加时，通过滚轮7压轮架6被迫沿滑板上的导轨向左（即向待封桶）移动一小段距离。如果靠模不断地旋转，滑板就会不断地作往复直线运动。这种仿形运动通过棘轮机构后，则使凸轮有规律地作间歇转动，这样，压轮就能有规律向桶沿作间歇性的靠拢，从而完成进给运动。当凸轮转动但升程不再增加时，压轮停止进给。当凸轮转至最小升程时，借助于弹簧11，压轮架带着压轮向右回至初始位置。到此，整个进给运动结束。
本例中，驱动棘轮进给机构的动力来自于仿形运动，它不需单独的动力。而且，该种机构比较简单、紧凑.其缺点是调试比较困难，同时由于该机构进给运动是间歇的，所以进给不平稳，有时甚至有冲击。
2．外轨道式仿形毒外轨道式凸轮仿形机构的基本原理见图10，图中靠模6是一个具有特殊轮廓的凸轮。叉架3的一端装有封口压轮1，另一端装有滚轮5，滚轮5借助于弹簧的作用总是紧贴着靠模的轮廓（即外轨道）。叉架的中部铰接于芯轴2上。工作时，靠模、封口盘和待封桶一起绕轴心旋转。如果此时将芯轴的位置固定，那末，随着靠模与滚轮接触点B处的旋转半径的变化，滚轮的位置不断变化，通过叉架的摆动，滚轮的每一位置都对应着封口压轮的，一特定位置。而这一特定位置又是随异形桶旋转半径的变化而变化的。它使封口压轮到旋转的异形桶桶沿距离保持不变，因而封口压轮获得仿形运动。当然，要获得这一运动，必须设计相应的靠模轮廓即外轨道。从图10可看出，靠模轮廓与异形桶或封口盘的形状有很大差异，而且不问形状和尺寸的异形桶，其靠模轮廓是不相同的口但是，只要根据异形桶的形状和尺寸，并把滚轮、叉架、压轮和靠模相互之间的运动关系搞清楚，就可用凸轮反转法设计出靠模轮廓来。
为了提高封口卷层的精度，靠模最好设计得比封口盘大一些，以便靠模轮轮廓的误差反映到封口卷层上较小。
如果设法使该图中的芯轴沿机架上的导轨逐渐向桶的轴心方向靠拢，那末就能获得与外轨道式仿形运动相配套的进给运动。
图10 外轨道式仿形原理
1－封口压轮；2－芯轴；3－叉架；4－封口盘；5－滚轮；6－靠模
3．内、外轨道式仿形机构的比较。从靠模的设计而言。内轨道式优于外轨道式。因为内轨道式中靠模凹槽的形状与异形桶的横断面为相似形，所以靠模容易设计，而外轨道式中靠模轮廓完全不同于异形桶，它必须根据桶形由压轮、滚轮及叉架等构件的相对位置和运动，用凸轮反转法逐点求得，因此很麻烦且不易求得准确的轮廓。
但从磨损和修磨来看，外轨道式修磨比较方便，而内轨道式滑道的内、外侧面都易磨损，且磨损后不易修磨。

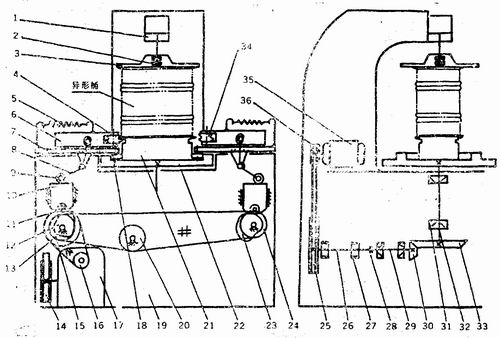

（三）异形桶封口机图例。为较全面地了解异形桶封口机的工作原理和过程，现以一整台封口机为例加以说明。图11为一台单头立式异形桶封口机，该机的仿形机构采用内轨道式，进给机构为凸轮一杠杆式，轴向压紧则为气动式。现将整机的工作过程简述如下：
图11 异形桶单头立式封口机传动图例
1－气缸；2－轴承；3－尾盘；4－头道封口压轮；5－弹簧；6－压轮架；7－滑板；8－叉形杆；9－滚轮；10－滑块；11－滚轮；12－头道凸轮；13－链轮；14－大皮带轮；15－链轮；16－链轮；17－减速器；18－滚轮；19－机架；20－张紧链轮；21－封口盘；22－靠模；23－道凸轮；24－链轮；25－皮带轮；26－轴；27－轴承；28－联轴节；29－轴；30－锥齿轮；31－轴承；32－主轴；33－锥齿轮；34－封口压轮；35－电动机；36－皮带轮道
1．轴向定位。首先待封口桶（图中为圆形桶）套于封口盘21上，然后使气缸1中的活塞下行，尾盘3则压住桶。
2．主旋转运动。电动机35通过一级皮带传动使轴26旋转，再通过联轴节28，使轴29旋转c该轴上固装的锥齿轮30与主轴32上的锥齿轮33啮合，则使主轴转动。此时，主轴上固装的靠模22和封口盘21也随之转动。若将待封口桶装于封口盘上，待封桶则获得了主旋转运动。
3．仿形运动。由于滑板7的一端安装着滚轮18,而滚轮18位于靠模22的内滑道里，因此，旋转的靠模能使滑板沿着机架上的导轨作左右平移。压轮架6装于滑板上，故压轮4获得直线仿形运动。图中左右对称安装有两套仿形机构，以满足头、二道封口的需要。
4．头道压轮的进给。该机的进给机构采用了单独的动力。由电动机通过小皮带轮带动大皮带轮14旋转。皮带轮14的轴为减速器17的输入轴，其输出轴上装有链轮16,通过链条使链轮13旋转。因凸轮12与链轮13共轴，所以凸轮12被带动旋转。当凸轮升程增加时，则可通过滚轮11推动滑块10沿机架的垂直导轨向上移动。此时滑块10的上平面向上推动滚轮9而使叉形杆8绕其支点作顺时针摆动。因叉形杆的上端铰连于左压轮架6上，左压轮架则向右平移，其上的头道压轮4获得了进给运动。当凸轮12转过最大升程后，压轮不再进给。凸轮转至最小半径时，滑块10靠自重下移，同时，左压轮架弹簧5的作用回到最左位置，叉形杆则逆时针摆动，滚轮9回到滑块10上。
值得注意的是，工作中滚轮9的运动是一合成运动，一方面凸轮9同滑板7一起作仿形运动，即作左右移动，另一方面它又绕叉形杆的支点作上、下摆动，以使封口压轮获得进给运动。
5．二道压轮进给。当头道压轮进给结束后，三道压轮34开始进给。二道压轮进给的动力也来源于带动头道压轮进给的电动机。由于与链轮13共轴的，除了凸轮12外，还有链轮15，它又通过链条使链轮24旋转，同链轮24共轴的凸轮23则随之旋转。与头道压轮获得进给的道理相同，旋转的凸轮23使二道压轮获得了进给运动。
6。取桶。当二遭压轮进给完毕并回位后，主旋转运动停止，气缸1中的活塞上行，尾盘3上升，已封口桶则可取出，到此一个循环结束。
