钢桶卷边封口机概述（4）

武汉金属容器二厂 王霖

三、输送装置

封口机必须配备能实现步进输送的输送装置。该装置主要包括输送带和步进传动机构两部分。根据输送过程中桶的放置形式，输送系统可分为立式和卧式两种，其中立式输送与立式封口机配套，卧式输送与卧式封口机配套。工作时，输送带将待封口桶送向封口机6当桶中心线对准封口机的主轴轴线时，输送停止。封口完毕后，输送带再将已封口桶送离封口机，同时将下一个待封口桶送向封口机，步进输送就这样不断地自动循环下去。

1．输送带。输送带的传动方式，中小桶多采用普通链传动（小桶也可采用平皮带传动），大桶宜采用曳引链传动。曳引的链条结构与普通链条基本相同，只是菠距较大、链板较长手，曳引链的链轮为槽形轮，见图12。桶在输送过程中一般都安装有相应的托桶架。

图12 曳引链

1－链条滚子；2－曳引链轮；3－链轮轴

2．步进传动机构。步进传动机构的作用是使输送带的主动轴获得有规律的时动时停运动，以实现步进输送。常见的步进传动机构有棘轮机构、超越离合器、槽轮机构及气动、液压传动等。

3．抬桶机构。与异形桶卧式封口机配套的输送装置中还需增设抬桶机构，见图13。由于封口对异形桶一般要作旋转运动，而桶各处的旋转半径不尽相等，为了使桶在旋转过程中不与输送带相撞，应使放于输送带上的桶的中心低于封口时桶的中心，即低于封口机主轴轴心。工柞时输送装置与封口机的配合过程如下：首先，输送带将桶沿水平方向送到封随机，输送停止。然后通过一定的机构，如气动、液压或机械传动使托桶板将桶向上抬起，让桶的中心对准封口机主轴轴心。待封口桶被封口机轴向压紧后，再使托桶板向下回位。封口完毕后，托桶板上升托住桶，封口机上的轴向压紧松开，托桶板下降回位，已封口桶回到输送带上，输送带再继续动作，使已封口桶离开封口机。与此同时，下一个待封口桶进入封口机。

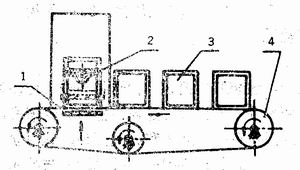

图13 方桶卧式封口机输送装置示意图

1－托桶板；2－封口机主轴；3－待封异形桶；4－输送带
