关于钢桶卷边问题的探讨
徐福元 辛巧娟
辛工你好:
我们这里的钢桶服务对象主要为中石化企业,2011年中石化推出了企业标准,对钢桶卷边提出了一定的要求:

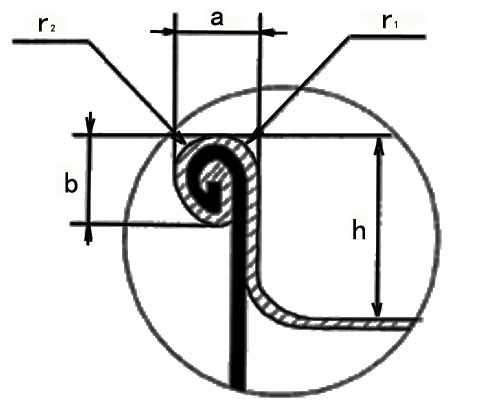

图1 圆卷边形状
表1 圆卷边尺寸(单位为mm)
壁厚 |
项目 |
a |
b |
h |
r1 |
r2 |
0.8/1.0 |
7.9±0.3 |
8.7±0.3 |
18±1 |
R5.5±0.5 |
R4.5±0.5 |
1.0/1.0 |
8±0.3 |
9.2±0.3 |
18±1 |
R5.5±0.5 |
R4.5±0.5 |
1.2/1.0 |
8.5±0.3 |
9.3±0.3 |
18±1 |
R5.5±0.5 |
R4.5±0.5 |
1.2/1.2 |
9±0.3 |
9.5±0.3 |
18±1 |
R5.5±0.5 |
R4.5±0.5 |
注:r1与r2连接处工艺凸角不大于1mm。 |
对于卷边有一定的要求是钢桶制作企业保证钢桶质量的第一保证,每个钢桶制作企业有自己的卷边尺寸要求,卷边R尺寸也有不同。2011年中石化推出了企业标准,对钢桶卷边提出了一定的要求:如1.0×1.0钢板圆卷边形状要求a值8±0.3mm;b值9.2±0.3mm;h值18±1mm;r1值5.5±0.5mm;r2值4.5±0.5mm。卷管尺寸的大小,R尺寸的形成,取于钢桶底盖卷边处的宽度和钢桶桶身扳边宽度,及桶底、盖卷边处喷胶量多少。卷边轮的设计,钢桶经卷边后,形成的变形量,钢桶桶板的厚度公差所组成。
钢桶卷边其目的是为了钢桶组合经卷边后达到一定的技术标准要求(气密试验、跌落试验、堆码试验),达到道路运输正常装卸、客户使用无渗漏等现象。
钢桶七层圆卷边的密实性、圆卷边芯层,(钢桶桶底盖与钢桶桶身合卷搭边处),钢桶底盖卷边处的宽度为28mm,钢桶桶身扳边宽度为17~17.2mm,钢桶桶底盖与钢桶桶身合卷,圆卷边芯层搭边长度为1.5~2mm。
钢桶底盖卷边处的宽度为30mm,钢桶桶身扳边宽度为17.2~17.5mm,钢桶桶底盖与钢桶桶身合卷,圆卷边芯层搭边长度为2~3mm。
我认为圆卷边芯层搭边长度过小(小于2mm)对钢桶卷边质量会有影响。
单项要求钢桶卷边形状尺寸,对卷边轮也有一定的浪费。
对以上问题,敬请给予指导。
徐福元(2012-11-5)
徐工:你好!
对于您提出的问题和您对钢桶卷封的见解我们做了认真的分析。我认为你说的很正确,但中石油和中石化由于用桶量较大,在运输过程中又存在野蛮装卸现象。而且经常出现钢桶卷封处桶缘磨破造成钢桶批量渗漏的质量问题,所以他们通过认真分析,参考了国内大多数质量较稳定的制桶企业的数据,提出这些条款,也是事出有因的。
这里,我们以r1这个数据为例进行说明:
首先,当用户对钢桶渗漏原因进行分析时,最常见的一条问题就是r1过小,卷封后此处几乎堆积成尖角,与地面接触后磨破,造成钢桶桶底渗漏。
下面是几个卷边处渗漏的钢桶现场实物图:

图2 因r1过小,卷边处出现刀棱,运输中致r1处裂开

图3 卷边处磨破渗漏

图4 卷边r1处渗漏
这都是当时在润滑油仓库现场拍的照片,当时渗漏的较多,造成很坏的影响,中石油和中石化的供应人员从此也就对卷边格外重视。
其次,当用户在钢桶中灌装润滑油后,由于桶较重,用户的装卸方法不正确,造成桶边磨损。

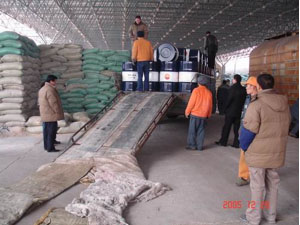

图5 钢桶从汽车上直接滚下

图6 钢桶装车时,钢桶与汽车底部没有固定,造成摩擦
由上述原因造成中石油和中石化在与用户签订钢桶供货合同时制订了许多霸王条款(企业内控标准),这也是他们提高产品包装质量的一种手段。如果想要接他们钢桶的订单,就必须按照他们的要求去改进我们的生产工艺和工装,这无可厚非。否则达不到他们的质量验收标准。另外他们提出的要求是经过实践的,现在就他们的标准谈谈如何改变我们的生产工艺。
1、要实现用户要求的r1和h尺寸,就必须将过去的卷封盘(钢圈)进行一些改造,大部分制桶企业都是将卷封平盘改为圆弧盘,盘上的圆弧与r1一致。但也有企业还采用平盘,只是通过调整卷封轮滚的位置来实现,当然这对卷封操作人员的技能要求要高的多。但采用圆弧卷封盘,由于上缘很薄,磨损较快人,更换频繁,对生产造成不便。
2、a和b 的尺寸可以通过设计轮滚槽开的宽度和深度来调整,只要体积不变,外形尺寸标准没有要求,能卷好且全能容下就行了, r2的尺寸设计卷封轮滚时靠二道轮滚来实现,即二道轮滚的大圆弧R与r2一致就行。
3、您认为圆卷边芯层搭边长度过小(小于2mm)对钢桶卷边质量会有影响,是正确的,但各厂家轮滚槽形均不相同,卷边后的尺寸和形状也不尽相同,只要能达到Ⅰ类货物包装要求就可以,这道工序由于不能直接检验,为特殊工序,所以对产品质量来说,只要能满足用户需要即可。
以上是我的一些见解,不知是否满足您的需求。
辛巧娟(2012-11-6)
辛工你好:
回复收到,谢你在回复中谈到了工艺问题的关键工艺矛盾,我们将从工模具,钢桶涨形扳边着手,生产出符合中石化企业标准的钢桶,祝你及家人身体健康,万事如意。
徐福元(2012-11-7)
