英联邦焊机SS1200焊接控制器操作介绍
联邦技术(中国)有限公司 胡方红
英联邦焊机自2006年起开始配置瑞士SS1200焊接控制器。作为保证焊缝质量的核心部件,SS1200控制器以其简单易懂的操作界面,灵活的电流和时间的调整,稳定的焊接电流输出和高可靠性的焊接质量很快得到用户的信任和好评。

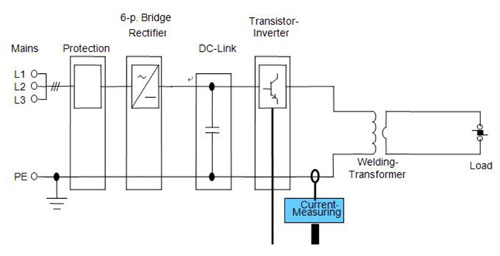

下图是控制器的系统简图

首先通过全波整流模块将三相交流电转换为600V直流电,保证三相负载均衡,与单相交流焊接控制器相比大大提高功率因数,降低用户供电系统干扰和用电费用。再通过大功率可控硅转换为单相交流焊接电流。最大输出电流1200A
以下是SS1200和同类产品在输入电流上的比较,等效电流降低30%以上

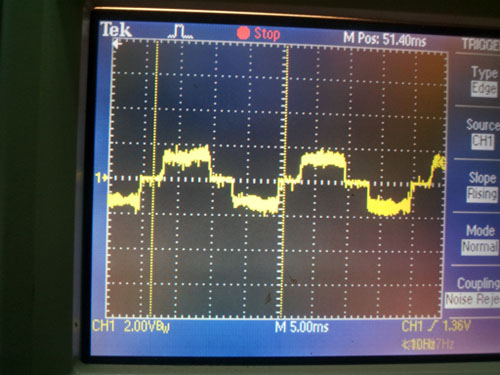

SS1200输入电流

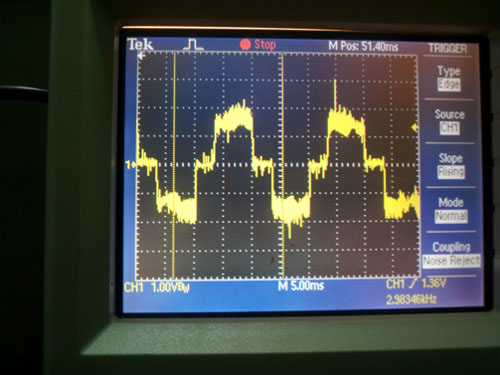

同类产品输入电流

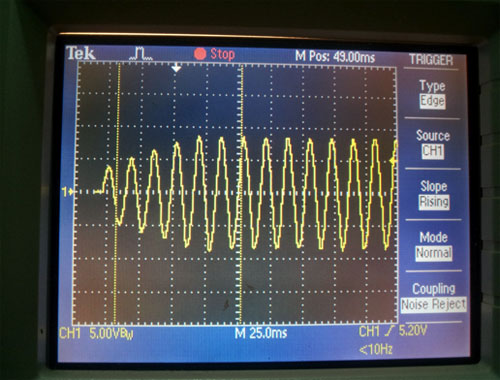

SS1200输出电流的完美波形(频率60Hz)

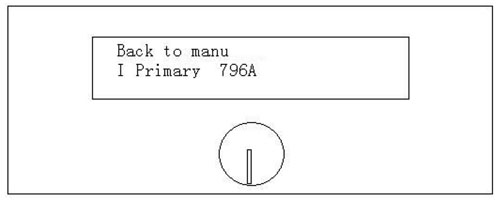

SS1200型控制器是通过一个旋钮简便的进行操作

下方按钮的左右转动,菜单将上下滚动。当滚动至需要调节的参数是按下旋钮选中,进入下一级菜单。左右转动(左旋减小,右旋增加)调整至需要的数值是再次按下按钮返回.非常简便易学。

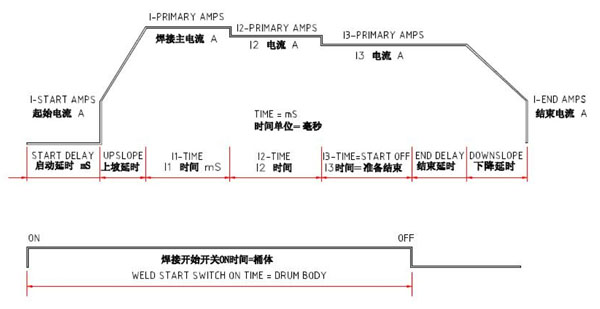

下图是SS1200控制器的电流曲线,分为起始电流,主电流,第二段电流,第三段电流,结束电流,共5段。可以根据实际焊缝质量调节相应位置的电流大小,灵活控制提高焊接质量。

横向为时间,单位毫秒(ms),不在采用周波数来定义时间,省去计算过程。请注意菜单中没有I3电流的时间,而是用焊机上的开关来确定I3的结束时间,来避免板材长度的误差造成结束电流的时间误差,保证焊缝尾部的质量稳定。
以上是SS1200控制器的简要介绍,如需更详尽的资料请联系本公司。
