电气工程师必须懂的12张表格

辛巧娟

一、10kV高压电流互感器与低压电流互感器的配置表

二、电缆附件型号对应电缆规格

三、DT铜鼻子技术参数（国标与非标差距很大）

四、DTL铜铝鼻子技术参数（国标与非标差距很大）

五、10kV铜芯、铝芯电缆载流量查询表

六、35kV铜芯、铝芯电缆载流量查询表

七、常用低压电缆载流量查询表

八、电力变压器高、低压熔丝配置查询表

九、（室内布线）铜芯线安全载流量与220V负荷对应情况表，专变客户变压器对应低压无功补偿装置查询表

十、1kV架空绝缘线能带负荷查询表

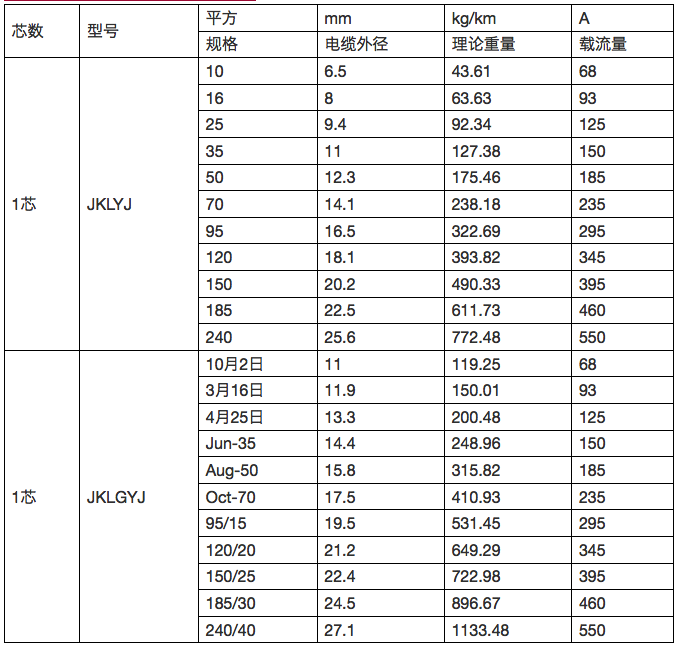

十一、10kV架空绝缘线能带负荷查询表

十二、架空线路安全载流量对照表

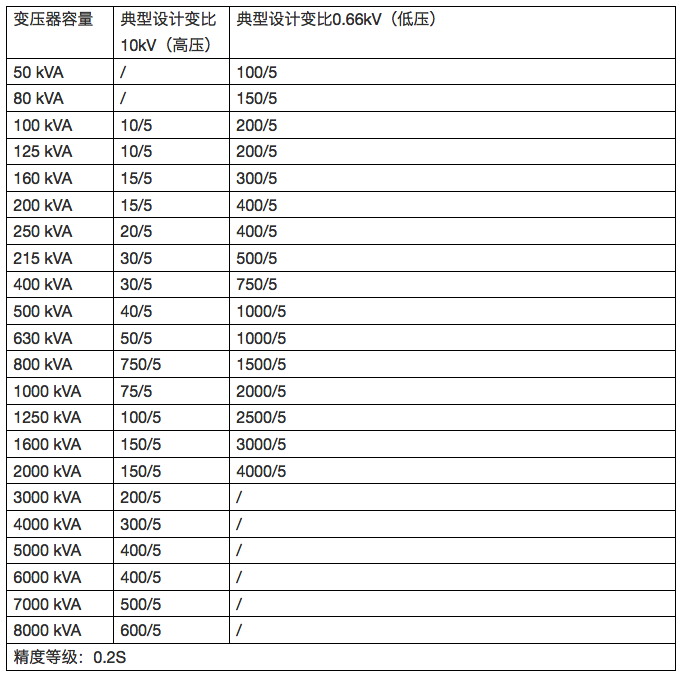

一、10kV高压电流互感器与低压电流互感器的配置表

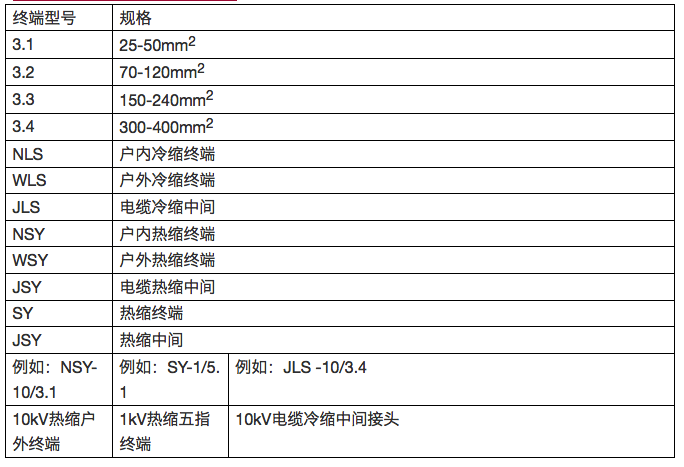

二、电缆附件型号对应电缆规格

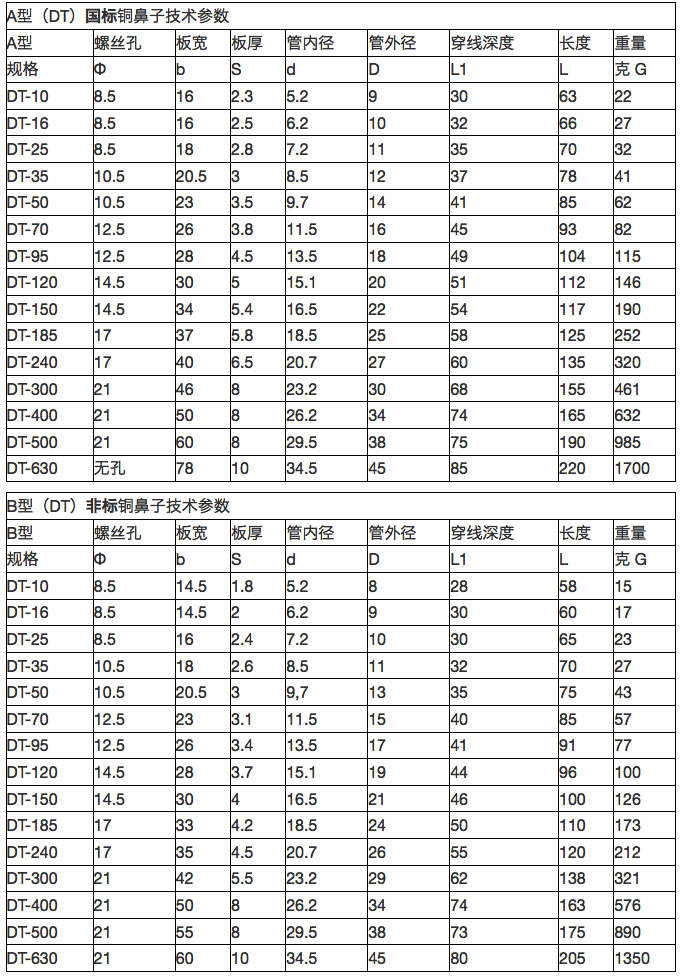

三、DT铜鼻子技术参数（国标与非标差距很大）

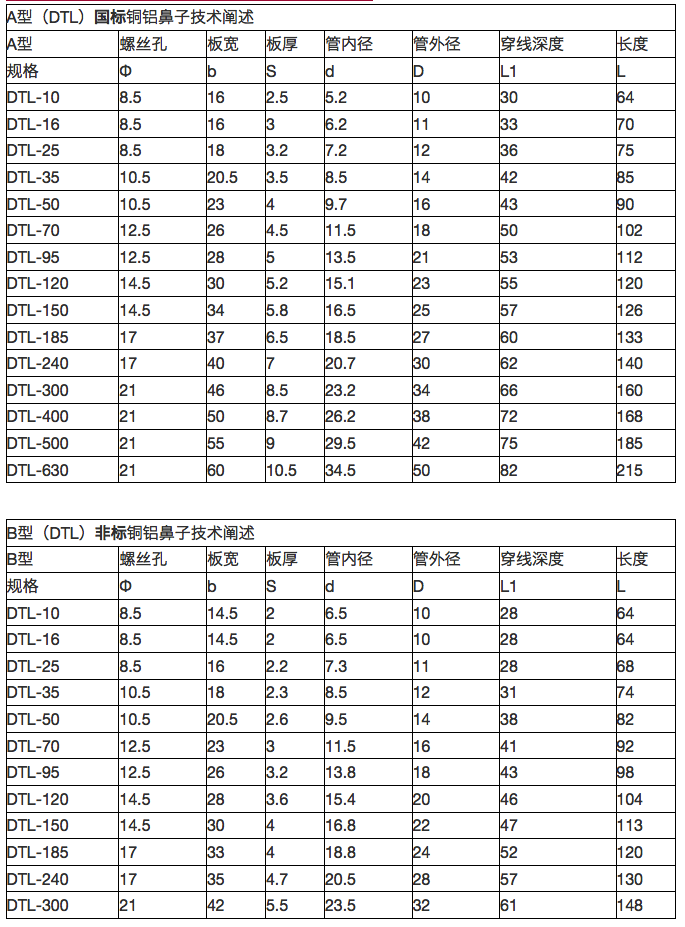

四、DTL铜铝鼻子技术参数（国标与非标差距很大）

五、铜芯、铝芯电缆载流量查询表

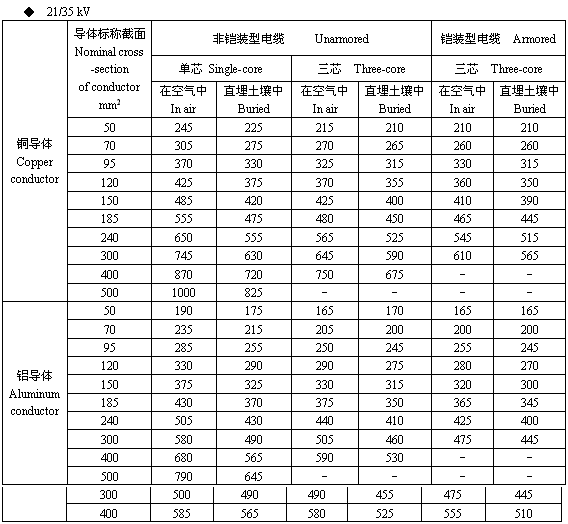

六、35kV铜芯、铝芯电缆载流量查询表

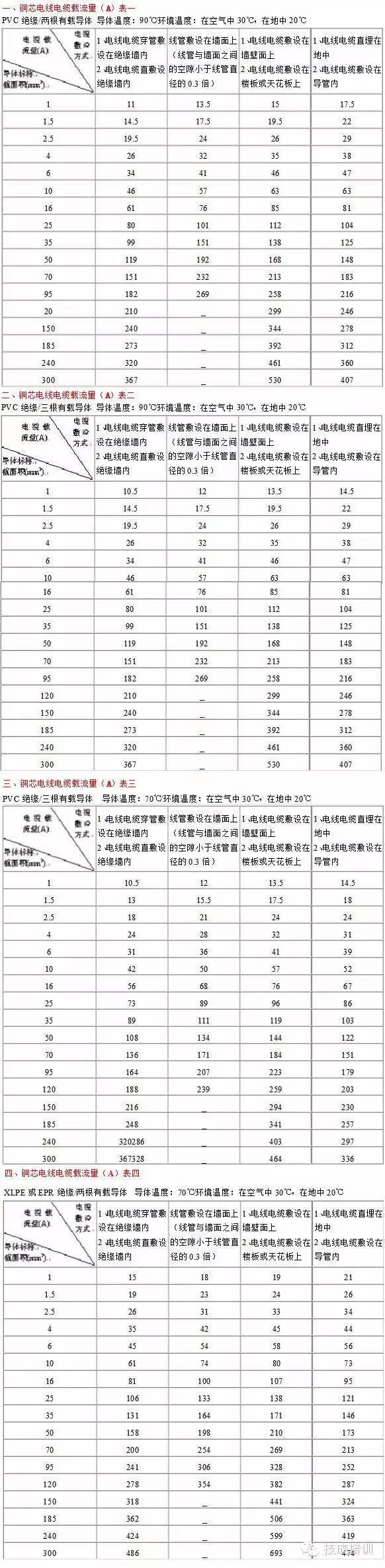

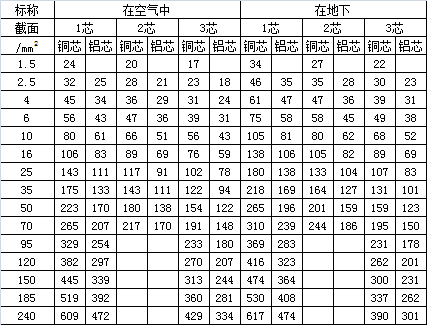

七、常用低压电缆载流量查询表

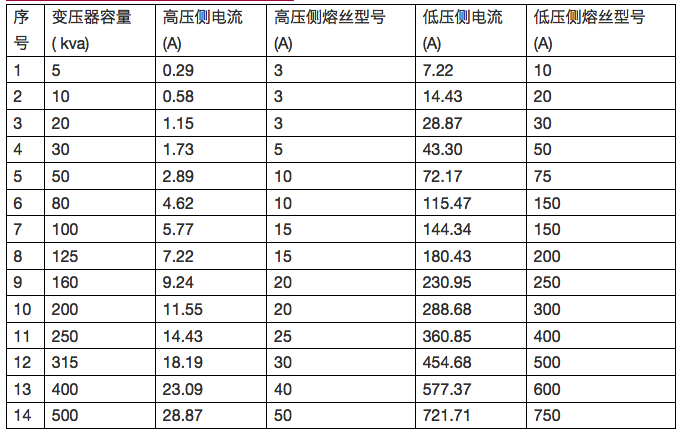

八、电力变压器高、低压熔丝配置查询表

■高压侧熔丝选择:

1、容量在100KVA以下者,高压侧按变压器额定电流的2-3倍选择。

2、容量在100KVA以上者高压侧熔丝按变压器额定电流的1.5-2倍选择。

■低压侧熔丝选择

变压器低压侧熔片，按变压器额定电流选择。

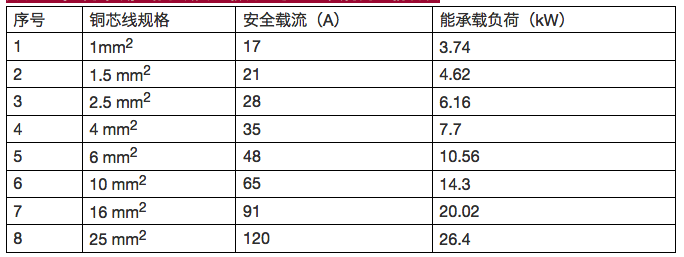

九、1.（室内布线）铜芯线安全载流量与220V负荷对应情况表

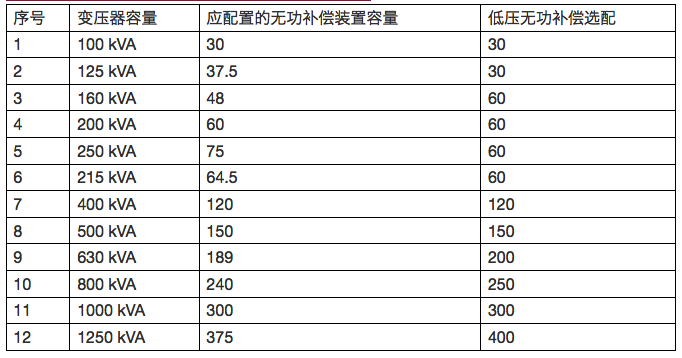

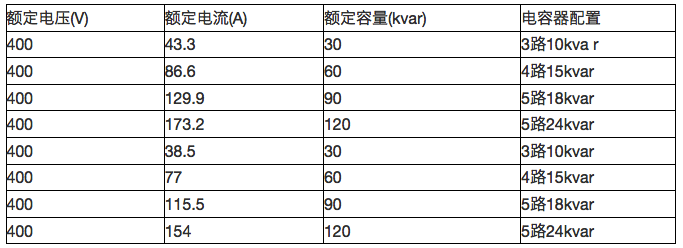

九、2.专变客户变压器对应低压无功补偿装置查询表

目前市场上的无功补偿容量有：100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600

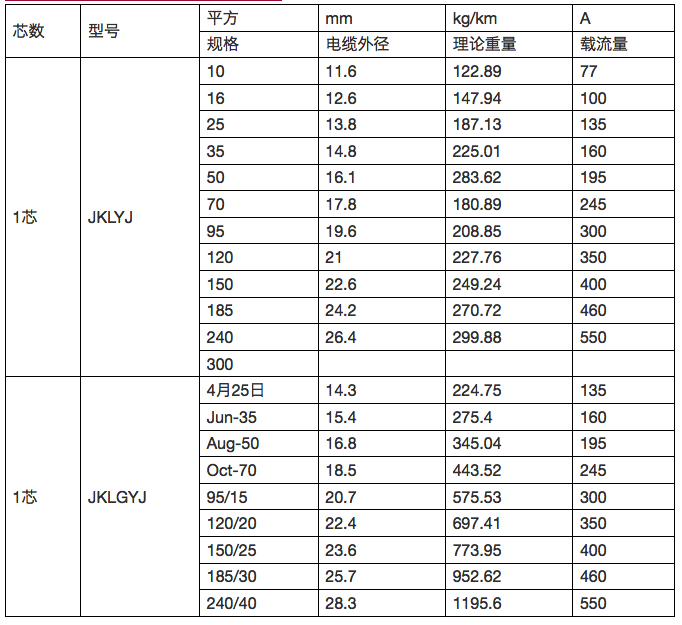

十、1kV架空绝缘线能带负荷查询表

十一、10kV架空绝缘线能带负荷查询表

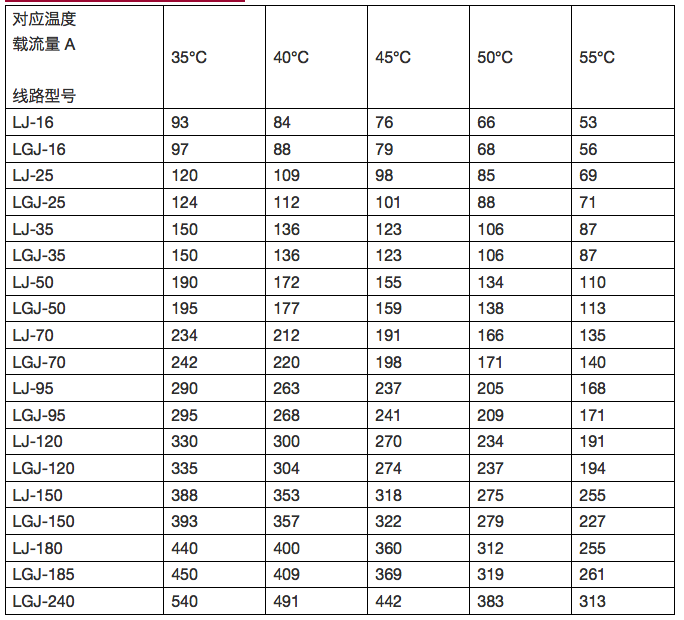

十二、架空线路安全载流量对照表
