涂料加热器使用教程
长江涂装
【安全警告】
■本设备仅适合专业用途,只能将其用于其预定用途;
■操作使用本设备之前,请仔细阅读本加热器说明书、警告、 铭牌,按照使用说明进行;
■每天使用后检查设备。已损坏或磨损的零部件要立刻修理或更换;
■不要超过设备的最大工作压力和温度额定值;
■本加热器仅在通风良好的地方使用;
■保持工作区域清洁,无溶剂、碎片、汽油等杂物;
■存在易燃烟雾时不要插拔电源插头及开关电灯;
■进行冲洗或维修加热器之前,要确保切断主电源且加热器已冷却;
■在涂料通道中的溶剂流尽之前,不得接通加热器电源;
■本设备必须接地,且只能使用已经接地的高压软管。防止静电火花和漏电;
■本机为非防爆型设备,在喷涂易燃溶剂型漆类时,应将本机置于通风良好的地方;
■在断开任何电缆接线或进行设备维修之前,要关掉总开关并切断其电源;
■本设备专用于加热涂料,其表面会变得非常热。为避免烧伤或烫伤,此时不要接触热的涂料或设备。如果涂料温度超过40℃,要戴上隔热防护手套并特别小心。
一、概述
1.1 产品用途
涂料加热器专门用于高粘度、无溶剂涂料的加热,温度可自由调节,以降低涂料粘度。涂料加热器可用于单组分高压无气喷涂和空气喷涂系统中,通过提高涂料温度,使涂料液体的粘度降低,有利于涂料喷涂,提高操作效率;同时通过加热涂料,降低涂料黏度,可减少甚至不使用添加剂和溶剂的需要量。使附加溶剂量减至最小,减少稀料对涂膜影响,减小稀料对环境的破坏。
涂料加热器可用于高固体涂料,胶粘剂、树脂、双组分高黏度涂料的加热喷涂。
1.2 结构特点
涂料加热器为间接电加热,通过特殊结构的导热体作传导加热介质,涂料通过长达4米的蛇形不锈钢盘管穿过被加热管本体,具有低的表面热负荷,因而克服直接加热器涂料的缺陷,采用不锈钢管道涂料避免电加热管直接加热易引起的危险。本机所用加热管为不锈钢,涂料通道为耐腐蚀不锈钢材料,耐腐蚀,使用寿命长,性能稳定。
加热器采用带PID调节的电子温控仪、配Pt100热电阻作温度传感器,具有控温准确,温 控仪带测量值和设定温度显示窗口,控温精度高,显示直观,操作方便。
1.3 外形

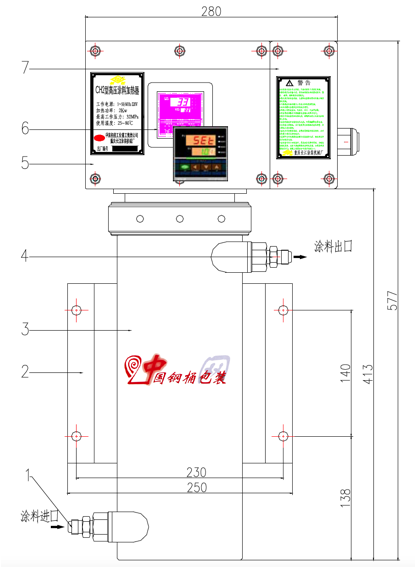

图1 涂料加热器外形图
1-进料接头;2-安装托板;3-发热器本体;4-出料接头;5-控制箱;6-温控仪;7-接线箱盖子
二、安装
2.1 加热器安装
注意:要将加热器放置在远离易燃物品且操作工人不易碰到的地方;
2.1.1 安装加热器必须选择加热器的控制器容易方便操作;
2.1.2 安装加热器的表面必须能支撑加热器和涂料的重量,以及在喷涂过程中拉拽软管等引起的拉力。
2.1.3 本设备随机配置的安装板为壁挂式安装托板,请参照如右图所示,首先可用安装托板作模板,再在墙上钻孔。先用M10x35螺栓、弹簧垫圈、螺帽等将安装托板安装在加热器上,再将安装托板和加热器安装在墙上。
2.1.4连接涂料加热器的涂料进口、出口的加热管接头(直径为Φ10高压软管,选择我厂规格为M16xM16专用接头;直径为Φ8高压软管,选择我厂规格为M14xM16专用接头);
2.1.5 注意:为避免涂料热膨胀可能导致的部件破裂而导致的严重人身伤害,请务必:
●在加热器和喷枪之间使用柔性高压软管;
●选用正品高压软管。
2.2 管路连接
高压软管连接加热器时,加热器的进料接头位于左下端,泵的出料软管接加热器的进料接头;出料接头位于右上端,喷枪的高压软管接加热器出料接头。进料口和出料口不得反接!!
连接管路时需注意管道选择。涂料通过加热器与喷枪之间的管道或软管会损失一些热量,因此要将加热器安放在喷涂区的附近,使通过管路损失的热量减少到最小。
一般涂料通过管道的速度越高,损失的热量就越少。
2.3 电气连接
注意:为防止设备损坏,务必避免将涂料、稀料和水等溅到电气部件上
2.3.1 用户电气接线要求:
●供电电压不得超过本设备额定电压值,并提供良好的接地;
●在靠接加热器的位置安装一个双极电源开关,同时要求使用合乎要求的电源电缆和插头;
●必须通过电气接头和外部接地端子,将加热器接到有正确接地的电源上;
●电缆必须先通过规格为Pg13.5的电缆密封卡套接头,再引入加热器的接线盒进线口;
●加热器外接供电导线(或电缆)必须耐温105℃,为安全起见,建议使用阻燃耐温导线。
2.3.2 接线
注意:接线时要确保关掉总开关并切断其电源;

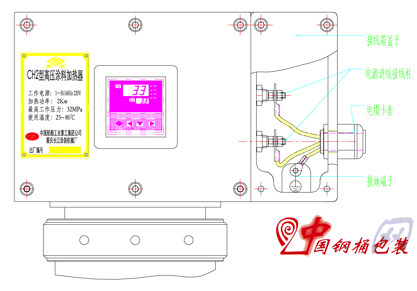

电源线到加热器控制箱内接线时,只拆下接线箱盖子,按图2所示进行接线即可。

图2 涂料加热器接线图
2.4 确定正确的涂料加热温度
注意:让加热器长期工作在超过其最高设定温度值80℃,会缩短加热器的使用寿命,并引起涂料烧干、结皮,导致涂料加热器堵塞,影响喷涂效果。
为确定正确的涂料加热温度,建议:
●使用尽可能低的加热温度,以尽量延长加热器的使用寿命。
●大多数涂料在被加热至55℃时,其黏度会显著降低;一般被加热的高固体含量涂料的黏度随着温度的升高,其黏度降低到至可喷涂黏度时,黏度不会再发生明显变化,温度不再明显改善可喷涂性,此时再升高加热温度,只会消耗更多的能量。
●温度对高固体含量的涂料的黏度影响比一般磁漆的影响要明显得多,因此建议用户在选购涂料加热器是要充分考虑这一因素。
三、操作
3.1 压力释放
在停止喷涂、清洗、检查或维修设备前,要按照如下步骤释放压力:
(1)锁上喷枪安全锁;
(2)确保断开加热器主电源;
(3)至少循环10分钟,以冷却加热的加热器和涂料;
(4)切断全部气源和涂料;
3.2 第一次使用加热器
加热器出厂前曾用10#机油检验过,因此在第一次使用之前应将其冲洗干净。在清洗之前,应确保加热器主电源已切断,且加热器已经冷却,然后选用合适的溶剂,按照溶剂和喷枪的使用说明书要求进行冲洗。在涂料管路中的溶剂为流尽之前,不得接通加热器的电源。
3.3 预循环涂料加热器
●先不要接通加热器电源;
●如果使用无气喷枪,先不要装上喷嘴;
●开启喷枪使管路充满涂料;
●锁上喷枪的安全锁;
●关闭泵的进气;释放喷枪压力,装上喷嘴;
3.4 设定加热器温控仪温度
3.4.1. 加热器通电,温控仪接通电源后,立即进入自检状态。上显示窗显示测量值,下显示窗显示设定值(或输出百分比值)。若仪表出现故障,则上显示窗显示"SYS"下显示窗显示"Err"。
3.4.2 给定温度值的设定
例:把设定值从10.0改为30.0。注意:该温度应该比所期望的涂料温度高约6℃,但不得超过软管的最高温度额度值(80℃)

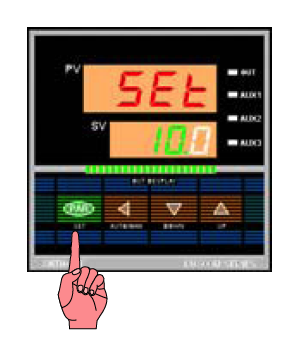

①按PAR键立即放开,进入给定值设定状态,个位闪烁

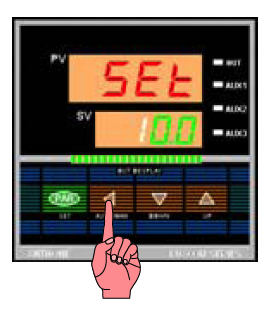

②按??键,将闪动的光标移动到百位

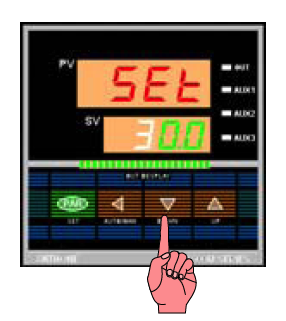

③按▲键修改百位数值为“3”

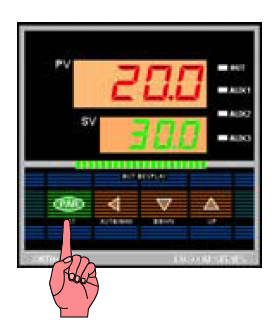

④设定结束,按PAR键立即放开,退出设定状态
3.4.3、以很低的压力,以大约0.4L/min的流量,启动泵并使涂料在管路内循环加热,10分钟后,读取温控仪的温度,如与给定温度值不符,则调节设定值。
建议:如果停用加热器超过1小时,应关断涂料加热器和喷涂机,以延长加热气使用寿命。,
四、维护保养
4.1冲洗。
涂料通道如果堵塞是很难清洗的,并会降低热效率、流速和压力,因此加热器要经常清洗,包括系统不使用的时候。按照前述冲洗步骤进行冲洗。冲洗之前,要确保主电源已经切断,而且加热器已经冷却。采用合适的溶剂进行。在涂料管路中的溶剂为流尽之前,不得接通加热器电源。
4.2 排空加热器。
卸下加热器的入口和出口接头,此时需准备一个接料的容器;
4.3 清除涂料通道堵塞
●排空加热器;
●把加热器平形放置;
●将高浓度的合适溶剂倒入加热器管内,静置一段时间,使堵塞物软化;
●将堵塞物冲出,再彻底清洗加热器全部通道;
五、故障排除
故 障 |
原 因 |
排除方法 |
加热器不加热 |
1、无电流,温控仪亦无显示 |
检查电路和保险丝;
检查加热器接线盒接头是否松动; |
2、加热部件被烧毁 |
更换加热部件 |
3、温控仪无输出 |
1、温控仪显示“SB”则检查热电阻接线头是否掉线,是否断线;
2、温度设定值过低 |
温控仪输出指示灯亮但不加热 |
1、固态继电器损坏 |
更换固态继电器 |
2、加热部件烧毁 |
更换加热部件 |
温度太低 |
涂料要求更长加热时间 |
增加加热时间 |
温度设定有错误 |
重新调节设定 |
流速太高 |
降低流速或使用2个加热器串联 |
涂料通道被堵塞 |
定期冲洗 |
温度太高 |
温度设定有误 |
重新调节设定 |
固态继电器击穿 |
更换固态继电器 |
压力大幅度下降或涂料不流动 |
流速太高 |
降低流速或使用2个加热器串联 |
涂料通道被堵塞 |
定期冲洗 |
加热器管路接头泄漏 |
管路接头松动或损坏 |
拧紧接头或更换加热部件 |
六、技术参数
序号 |
参数名称 |
参数值 |
1 |
供电电源 |
220V,50/60Hz单相,9安 |
2 |
电热管功率 |
2000 瓦特 |
3 |
加热器涂料通道接触面积 |
403 cm2 |
4 |
涂料通道直径 |
10 毫米 |
5 |
涂料通道长度 |
430 cm |
6 |
最大的工作压力 |
32 MPa |
7 |
温度使用操作范围 |
25~80℃ |
8 |
加热能力(以10#机械油为试验介质) |
45升/小时r.@ 50℃ΔT |
9 |
涂料输入接头 |
M16x1(f) |
10 |
涂料输出接头 |
M16x1(f) |
11 |
电缆输入接头 |
3/4 npt |
12 |
尺寸 (高×宽×深) |
58cm×28cm×21 cm |
13 |
加热管部份材料 |
不锈钢 |
14 |
安装方式 |
壁挂安装支架式和管道式安装支架(可选) |
15 |
重量 |
29 公斤 |

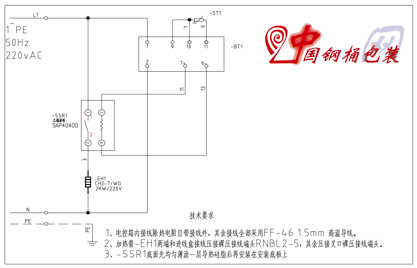

七、电路图
