点焊机的专用电极夹

文/李思海

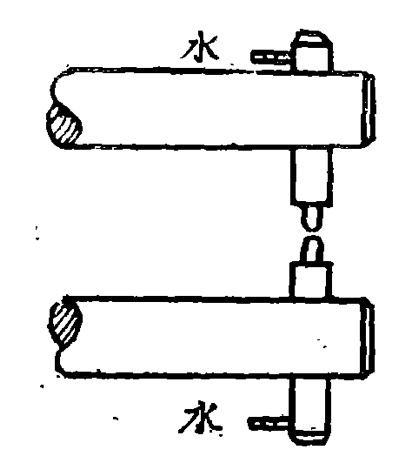

目前我国焊接设备（点焊机）制造厂为大批生产而设计的点焊机直夹头见图1直握电极，只适用于平板或开敞式的结构点焊。但对于铝及其合金的板材，厚度为0.5~1.5毫米的五面和箱形（抽屉型）结构，点焊却难达到，如图2。

图1

图2

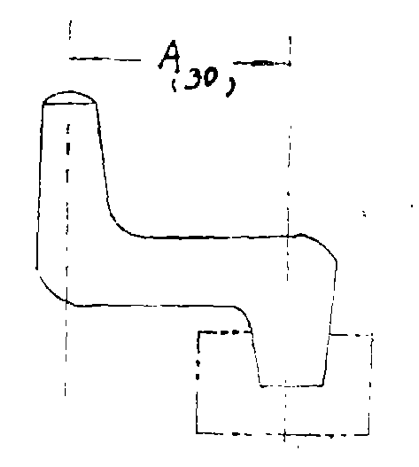

因此，我们特制专用电极夹头，以解决生产问题。如果用原来直夹头，采用图3样式的电极，经试验证明：因为此种电极具有较小的截面积，故冷却条件不好，同时又因电极弯转伸出部位A只有30毫米（太大则变形），所以很快就磨损了，这不仅为更换电极而消耗大量纯铜，还由于电极表状复杂而花费很多制造费用。

图3

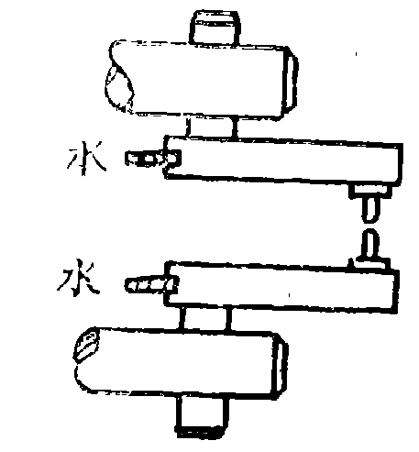

我厂在200千伏安点焊机上采用自制电极夹头见图4。这平夹头与图1、图3的电极与夹头毫无共同之处，这一电极夹头是由：Φ36×4H62黄铜管（见5），中心压入Φ29钢棒（见图6）伏主夹头，再用39×62×128黄铜板经机械加工后（见图7）与主夹头相配钎焊，锥形盲孔夹持活动电极，两侧铣出8×6冷却水槽，然后表面覆盖板并钎焊，出口（水）入口处焊管接头。

图4

图5

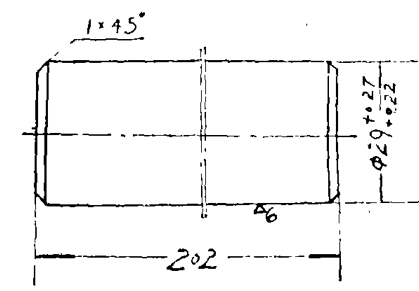

图6

图7

这种电极夹头比弯电极（图3）刚性强度好（内有钢芯），导电性能和冷却条件良好，它又能完成直电极夹头所不能完成的某些任务，同时较弯电极具有可更换的优点，这就大大延长了电极使用期限，当合理的采用铬铜合金电极时，比纯铜弯电极使用寿命延长2~3倍。

采用这种办法制造电极夹头，只要更换电极而夹头可长期使用，对于所使用的材料不需纯铜而只用一些黄铜（板、管）和钢棒就行了，制造也并不复杂。因此，对点焊箱形结构产品有一定的使用价值。
