制桶设备液压知识（6）——液压系统及元件工作原理

文/凤巢

一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件和液压油。动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。

执行元件（如液压缸和液压马达）的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

控制元件（即各种液压阀）在液压系统中控制和调节液体的压力、流量和方向。辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。

液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

今天给大家介绍的是凡种液压系统及元件的工作原理图：

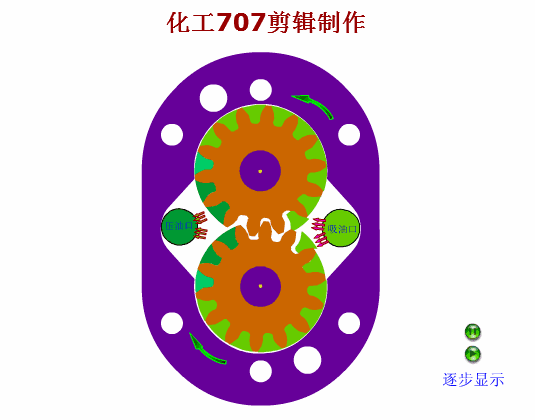

齿轮泵工作原理

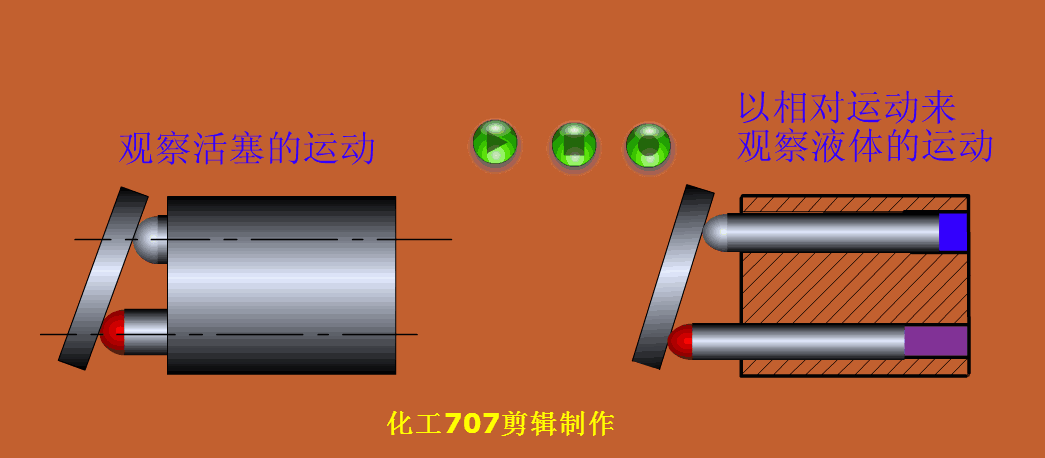

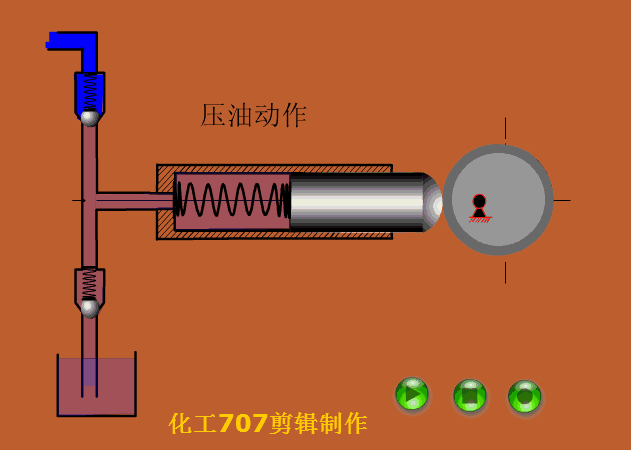

单柱塞式液压泵工作原理图

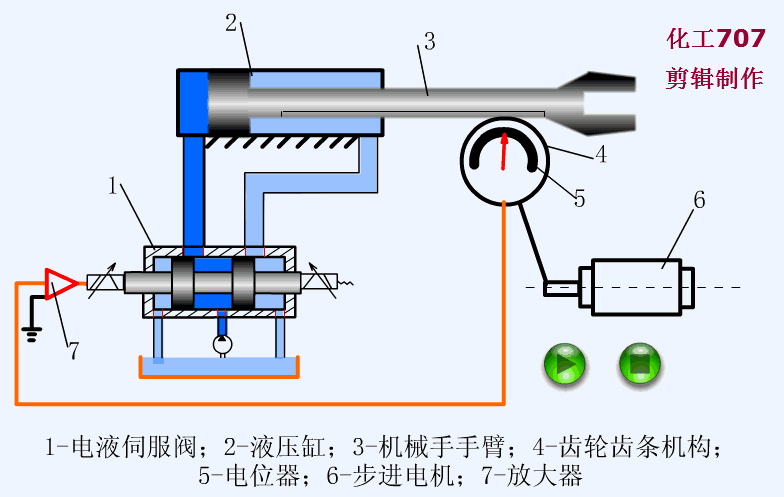

机械手伸缩运动伺服系统

减压阀工作原理图

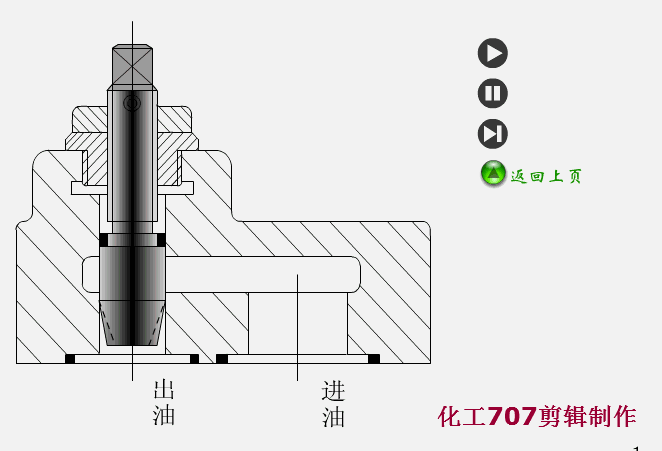

节流阀工作原理图

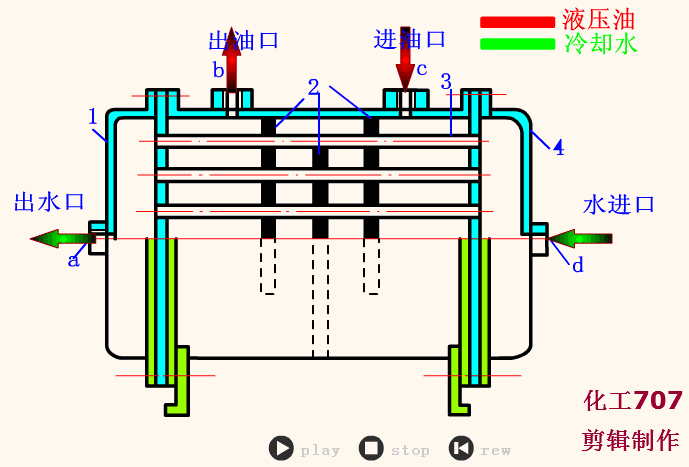

冷却器工作原理

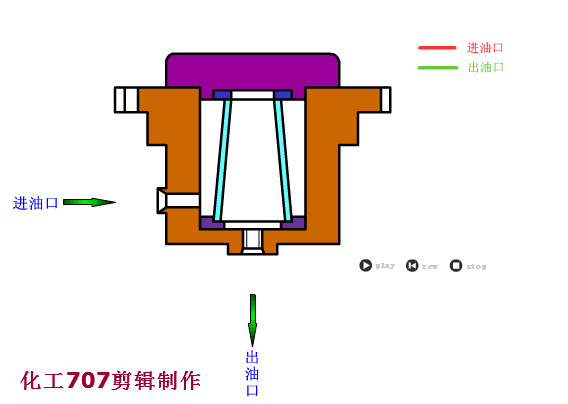

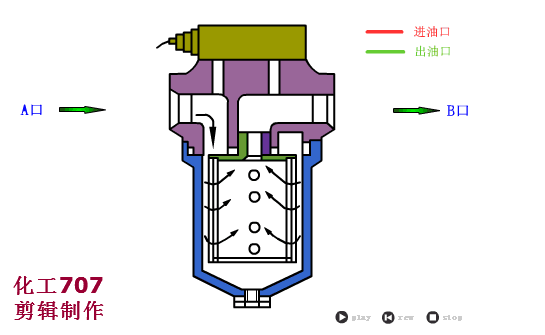

滤油器.1

滤油器.2

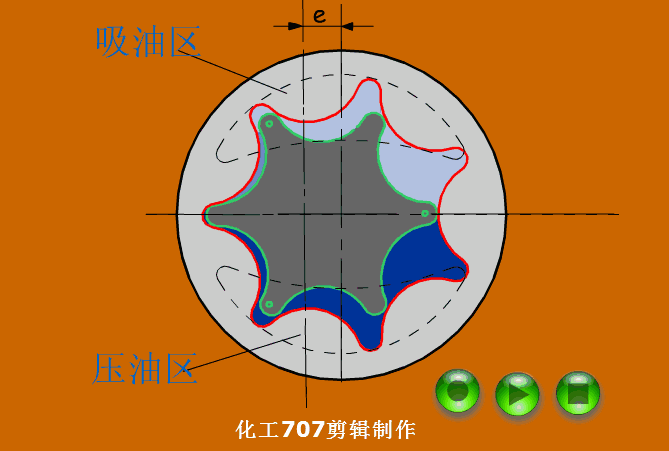

内啮合摆线齿轮泵图

内啮合渐开线齿轮泵图

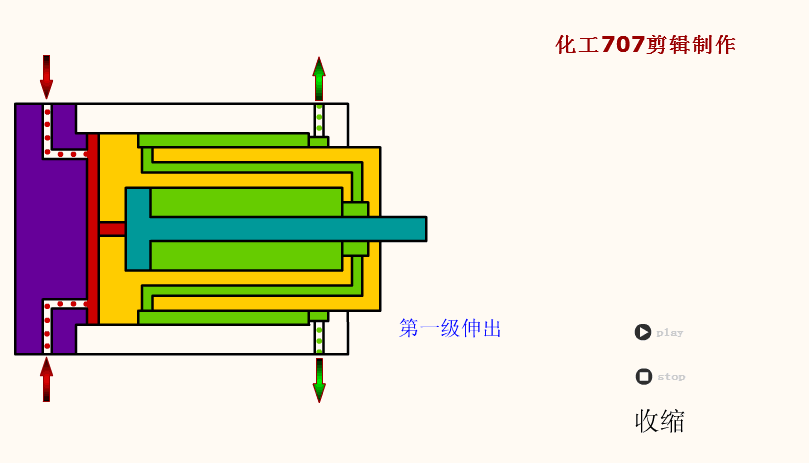

伸缩液压缸

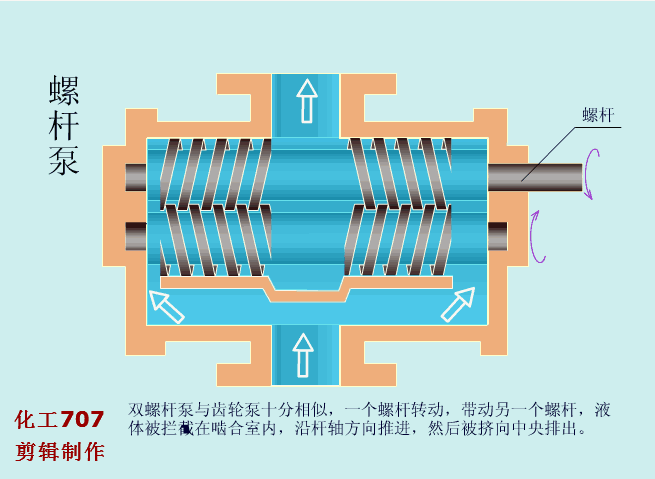

双螺杆泵工作原理图

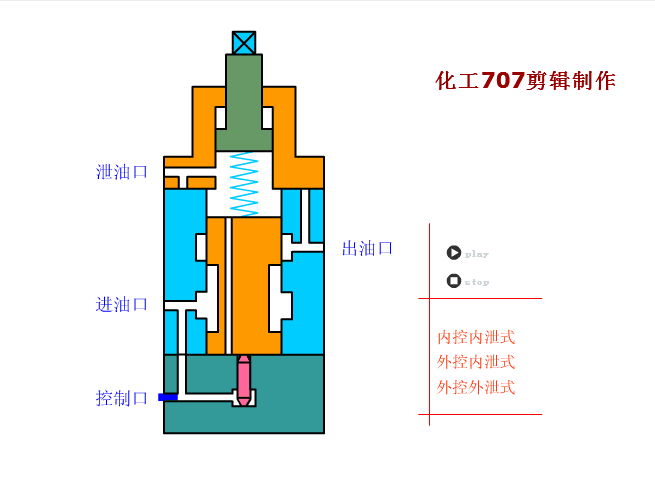

顺序阀工作原理

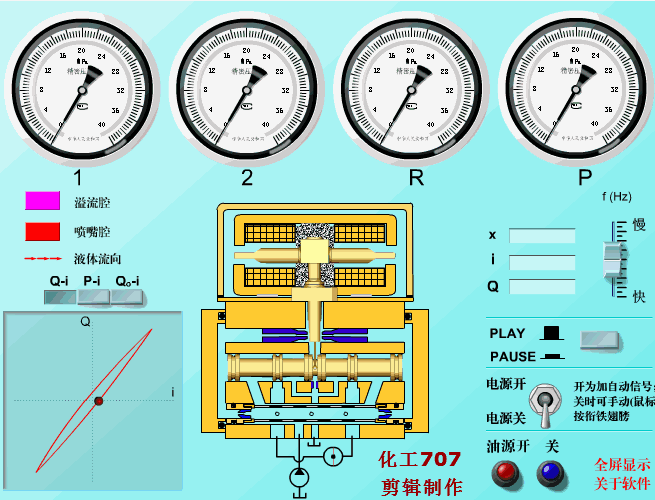

伺服阀原理图

调速阀工作原理图

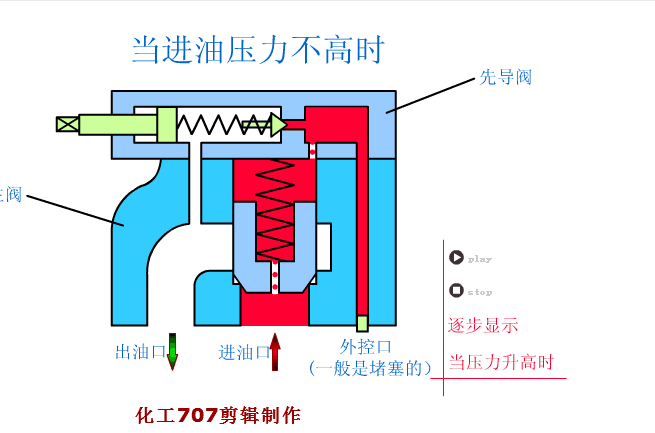

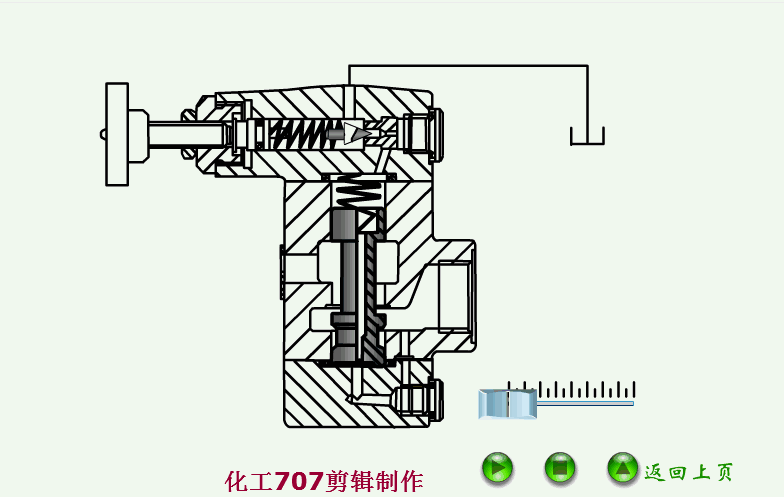

先导式溢流阀工作原理

限压式叶片泵工作原理图

压力继电器工作原理图

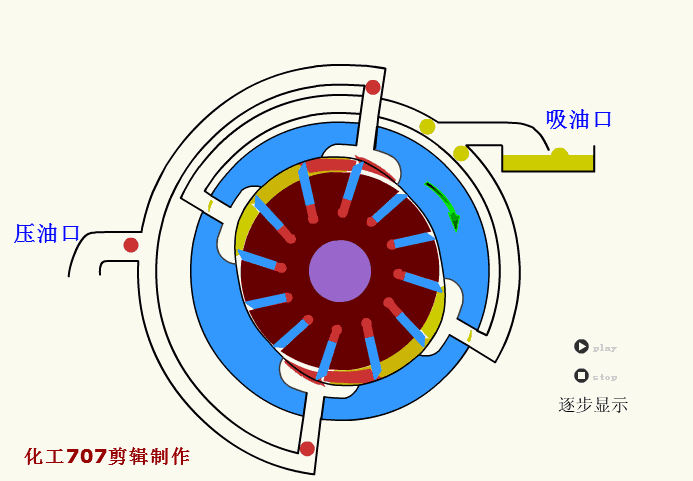

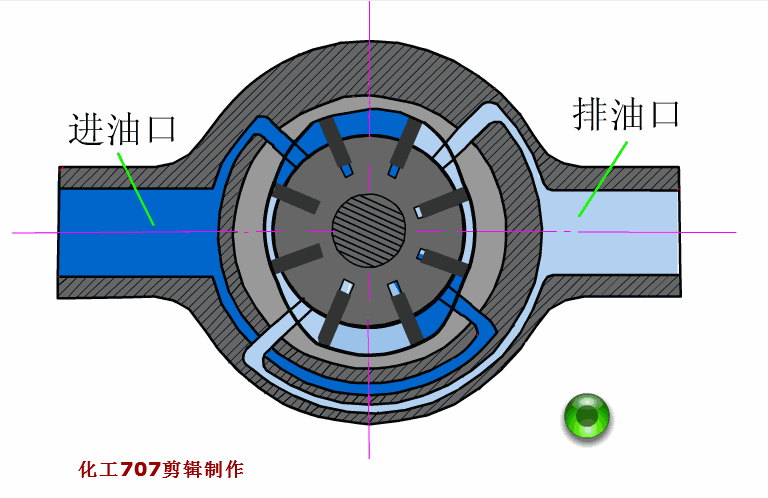

叶片泵工作原理

叶片式液压马达工作原理图

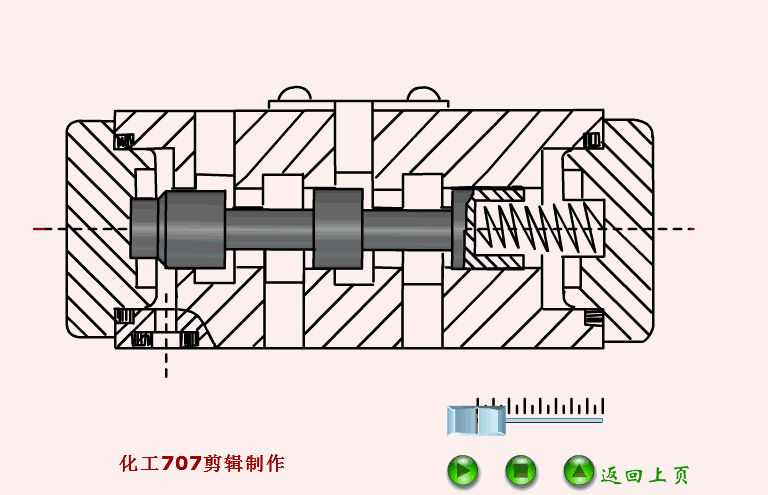

液动换向阀工作原理图

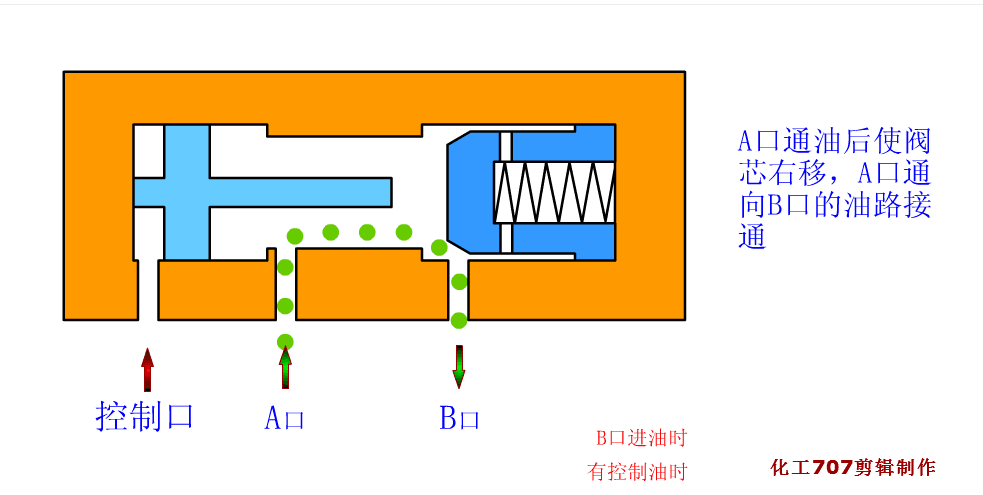

液控单向阀工作原理图

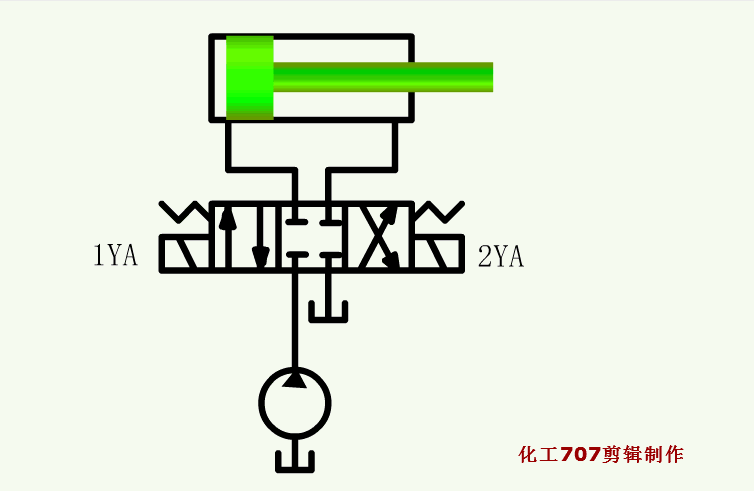

液压传动演示1

液压传动演示2

液压传动演示3

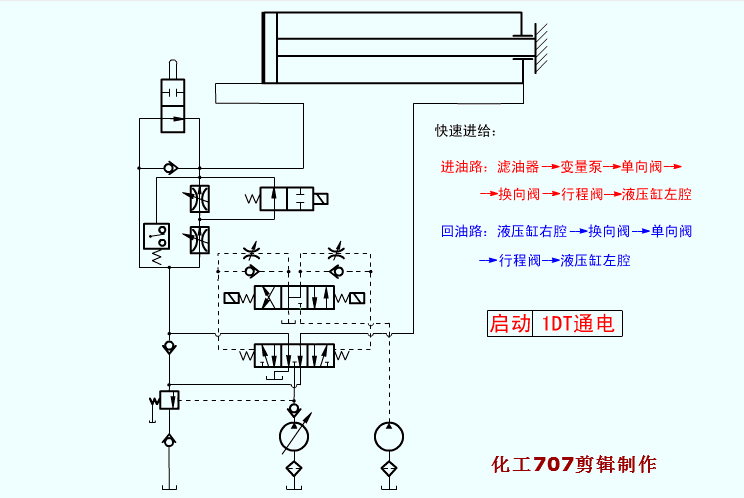

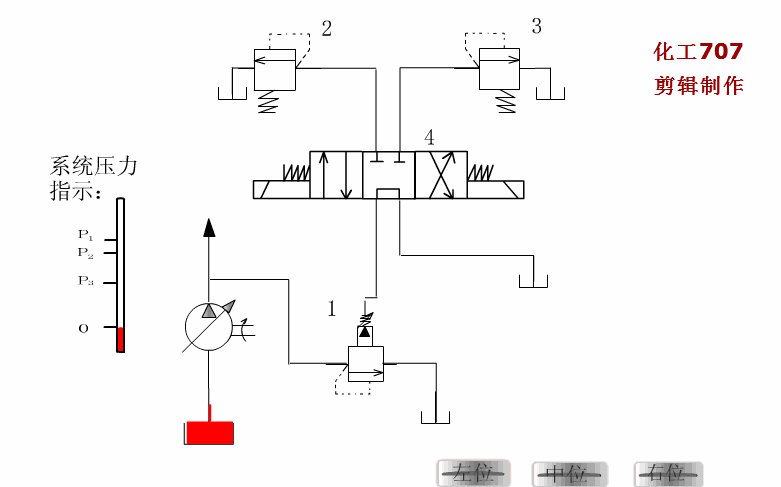

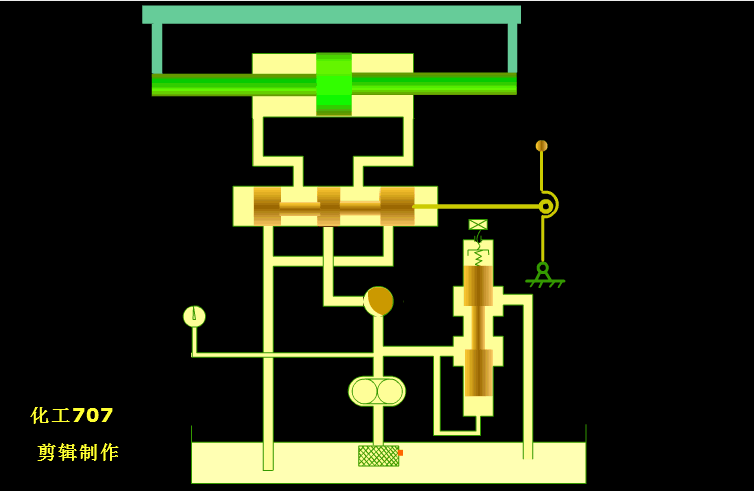

液压工作原理

液压马达工作原理图

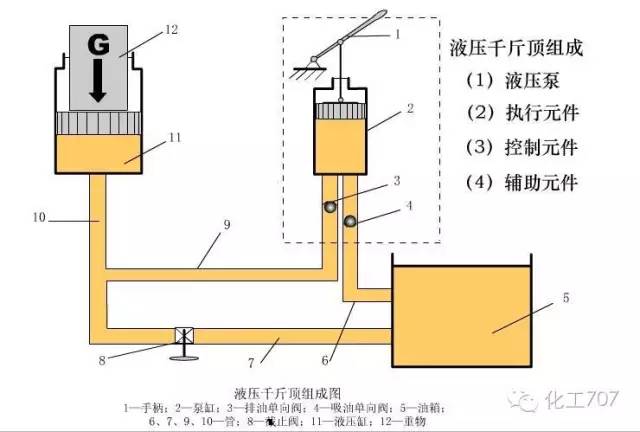

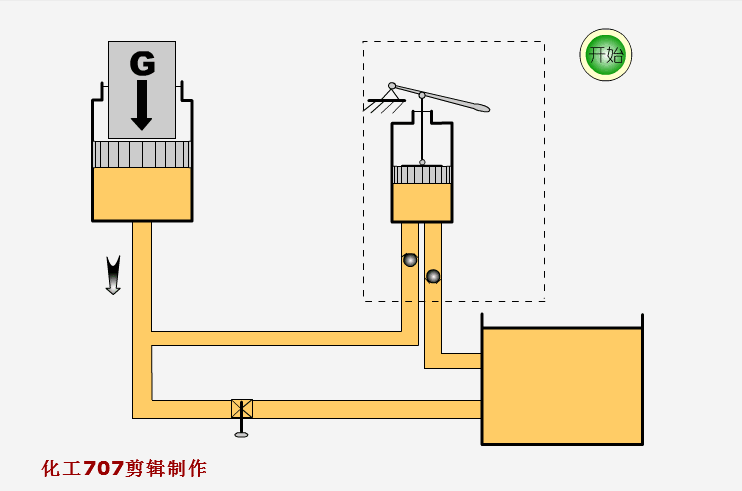

液压千斤顶结构示意图

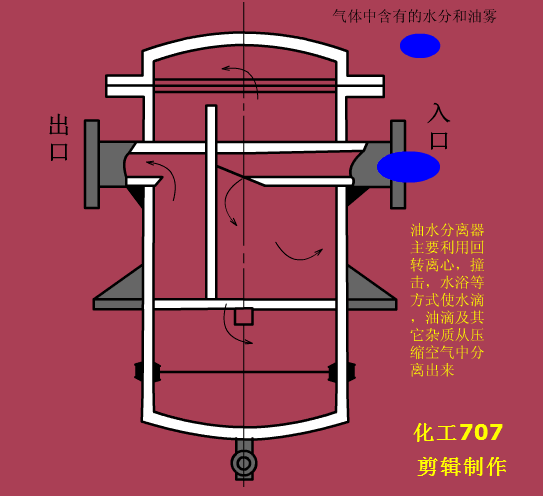

油水分离器图工作原理图
