钣金折弯半径跟板厚有什么关系？

文/凤巢

钣金折弯半径是钣金图纸中要求的一个数值，这个在值实际加工中很难确定有多大。其实这个钣金折弯半径是跟料厚、折弯机压力大小、折弯模具下模槽宽有一定关系的。具体有什么关系，今天我们来研究一下：

实际钣金加工中经验得出：一般板厚不大于6mm时，在折弯时，钣金折弯内半径可以直接用板厚尺寸做为半径。

当板厚大于6mm且小于12mm时，板内折弯半径一般是板厚的1.25倍至1.5倍。板厚不小于12mm时，板内折弯半径一般取2倍至3倍的板厚。

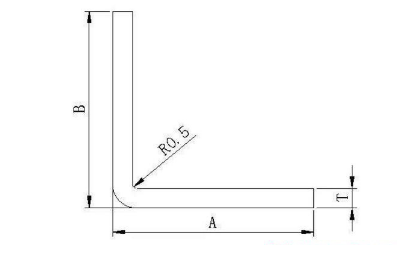

当折弯半径为R=0.5时，一般的钣金厚度T就等于0.5mm。如果需要大于或小于板厚的半径尺寸，需要用专用模具加工。

当钣金图纸要求板材折弯90°时，而折弯半径特别小的时候，应该采用板材先刨槽加工，再钣金折弯。还可以加工特殊的折弯机模具上模及下模。

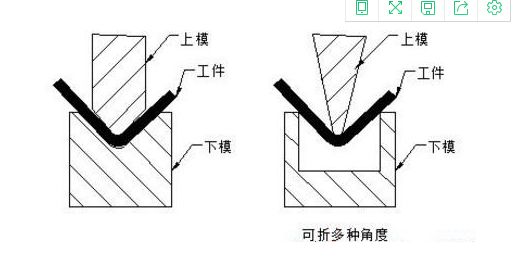

钣金折弯半径与折弯模具下模槽宽的大小有一定关系。

通过钣金加工中大量的实验发现，折弯模具下模槽宽与折弯半径大小有一定的关系。比如：1.0mm板材采用8毫米槽宽来折弯，这样压出来的折弯半径理想状态下是R1。

如果用20毫米槽宽来折弯的话，由于折弯时上模都是往下运动，拉伸板材深度达到一定的角度。那我们知道20毫米宽的槽面积要比8毫米宽的槽面积大，在用20毫米宽槽折弯时，拉伸面积也变大同时R角也会增大。

所以，在对板材折弯半径有要求，又不损害折弯机模具的情况下，我们尽量用窄槽来折弯。正常情况下，建议还是按照标准的板厚与槽宽成1:8的比例来操作。最小不能小于板厚与槽宽成1:6的比例来操作,钣金折弯可适当小一些，不能小于板厚与槽宽的1:4的比例来操作。建议：在强度允许的情况下，优先采用先刨槽在折弯的方法，来制作小的钣金折弯半径。

钣金加工折弯半径根据材料厚度和折弯槽口宽度有关，简单方便的，比较粗糙的方法是：

一般板厚不大于6mm时，在折弯时板内弯曲半径可以直接以板厚尺寸作为半径，板厚大于6mm小于12mm时，板内折弯半径一般是板厚的1.25倍至1.5倍，板厚不小于12mm时，板内折弯半径一般取2倍至3倍的板厚。

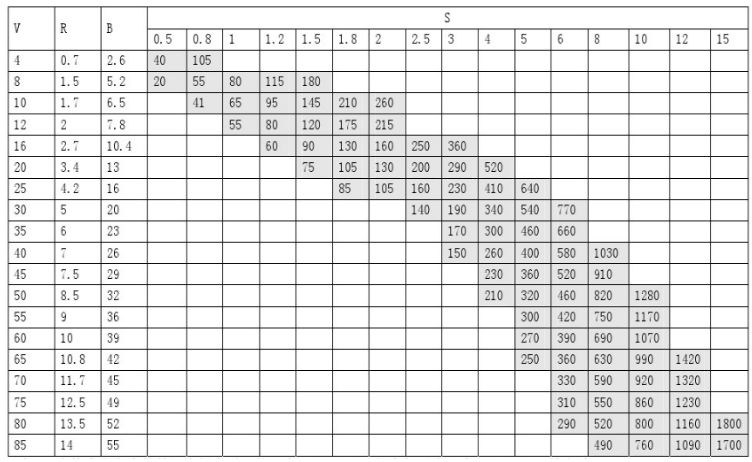

下图是折弯机厂家提供的折弯半径、压力、最小折弯高度对应表格

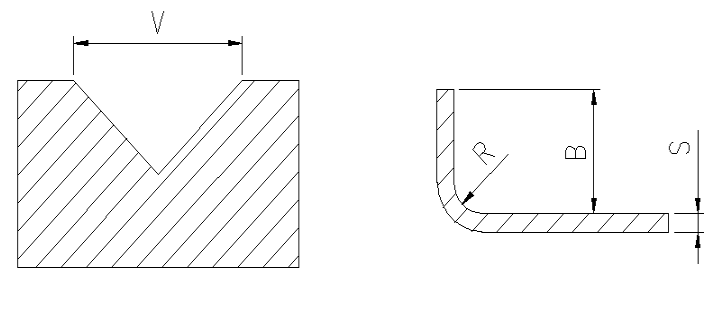

代号解释：V-折弯槽口宽度，R-折弯半径，B-最小折弯高度，S-板材厚度

说明：表格中带灰度的数据为折弯需要的压力P(kN/m),折弯机最大压力1700kN,现有折弯刀口V=12、16、25、40、50五种规格，请参照现有刀口和折弯长度确定折弯半径，以便计算准确的展开料长。

上面说明是某折弯机的压力参数和折弯槽口宽度，实际应用根据自己钣金加工厂的折弯机压力和折弯槽口计算使用。
