钢桶扭力扳手的结构原理与正确使用

文/凤巢

大家都知道，钢桶的桶塞拧紧力是有标准要求的，拧得过松就容易泄漏，但拧得过紧，就容易损坏封闭器系统。而且对于空桶和实桶，其扭力大小也不一样。在实际应用中，很多同行都没有正确使用。

昨天，有位老朋友发微信问我：“为什么我的扭力扳手在用的时候会发出咔嗒的声音”。

大家都用过扭力扳手，其实使用时它发出卡塔声音后是提示已达到你要求的扭矩值了。

一、扭力扳手的结构和原理

扭矩扳手所发出的“咔嗒”声音是由本身内部的扭矩释放结构产生的，其结构分为压力弹簧、扭矩释放关节、扭矩顶杆三结构所组成。首先在扭矩扳手上设定所需扭矩值（由弹簧套在顶杆上向扭矩释放关节施压），锁定扭矩扳手，开始拧紧螺栓。当螺栓达到扭矩值（当使用扭力大于弹簧的压力）后，会产生瞬间脱节的效应。在产生脱节效应的瞬间发出关节敲击，扳手金属外壳所发出的“咔嗒”声。

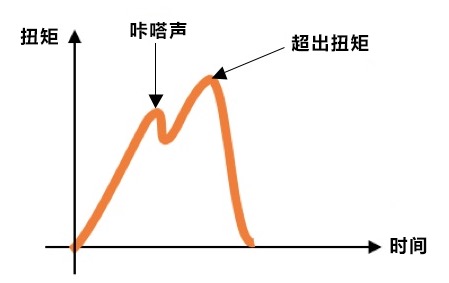

图1 咔嗒声与扭矩的关系

由此来确认达到扭矩值的提醒作用（其实就象我们手臂关节成15度弯曲放在铁管里瞬间申直后会碰到钢管的原理一样）。

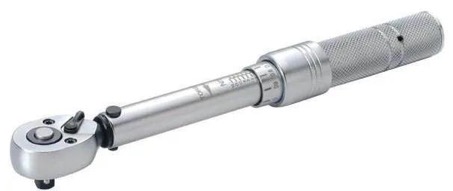

图2 咔嗒扳手

扭力扳手也叫扭矩扳手，力矩就是力和距离的乘积，在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，所以用扭矩扳手来操作。

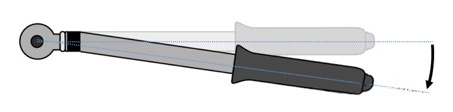

首先设定好一个需要的扭矩值上限，当施加的扭矩达到设定值时，扳手会发出“卡塔”声响或者扳手连接处折弯一点角度，这就代表已经紧固不要再加力了。

图3 预置式扭力扳手

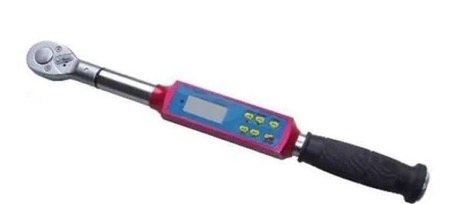

图4 数显式扭力扳手

二、扭力板手的使用方法

1、设定扭矩值

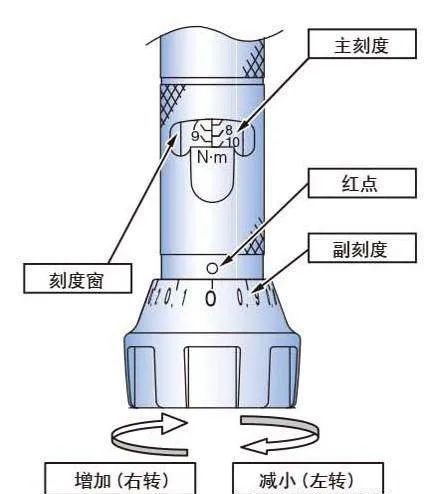

图5 设定扭矩值（一）

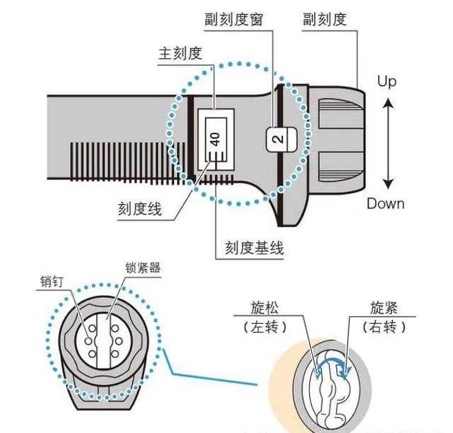

图6 设定扭矩值（二）

2、设定扭矩后，将套筒插入方形驱动头。

3、将套筒套在螺栓头部或螺母上。

4、将扭力扳手向右转动进行紧固。

5、听到“咔嗒”声后，紧固结束。

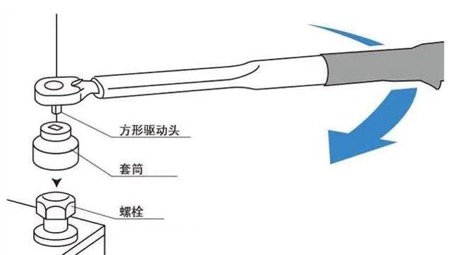

图7 插入套筒

三、扭力板手使用注意事项

1、施加扭矩时，手握在扭矩扳手手柄中间刻度线位置。

2、方头与套筒、螺母稳固连接。

3、只能在所知扳手标注的方向上施力，同时施力方向应在正负15度内。

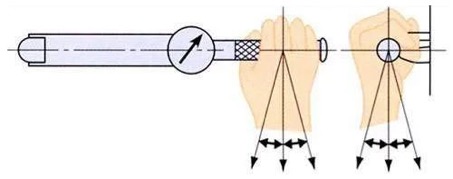

图8 施力方向在正负15度以内

4、不正确的操作方法和不当的主要表现形式见下表：

不正确操作扭矩扳手的主要表现形式

以上，这就是正确使用扭矩扳手的方法，你使用对了吗？
