测油漆粘度的各种杯式粘度计介绍

文/凤巢

流量杯粘度计所测定的粘度为运动粘度，通常以一定量的试样从粘度杯流出的时间来表示，以S为单位。世界各国使用的流量杯粘度计各有不同的名称，我国的主要有涂-4杯、涂-1杯粘度计、ISO杯粘度计；美国有福特（FORD）杯粘度计；德国的DIN杯粘度计。它们都按孔径大小分不同的型号，每种型号的粘度杯都有其最佳的测量范围。如涂-4杯规定测量范围为20~100s。若低于或高于流出时间范围，则所测得的数据就不准确，因此选用流量杯测定粘度时，需要根据样品粘度情况选择合适型号的粘度计，对测得的流出时间最好在规定范围中间，并且注明使用何种类型的粘度计所测。

1、岩田杯

根据日本液体粘度测量法，岩田杯是一个内部直径50mm，外部直径86mm的锥形孔。它的使用程序同蔡恩杯相同。

注意事项：蔡恩杯和岩田杯都是几秒内测量液体流动的基础上产生的。因此使用时需要一个精度秒表。

技术参数

仪器型号：NK-2岩田杯，内部垂直高度：43±0.1mm

内部孔径：φ3.81±0.05mm，外部孔径：φ6.0±0.5mm

厘斯范围：70-370，流出时间（秒）：20-105±0.2秒

内部直径：50±0.05mm，外部直径：86±0.1mm

内部孔径：10±0.1mm，操作温度：0-50℃±0.2℃

2、蔡恩杯（BYK粘度杯）

CNDB蔡恩杯是根据美国材料试验学会油漆及原材料标准ASTM编号D4212-93《浸入式粘度杯的标准试验方法》中有关规定并结合实际生产制造的。本粘度杯用来测试牛顿型或近似牛顿型液体的粘度。

主要技术参数：

● 杯体容积：44ml

● 杯号：1，2，3，4，5

● 孔径：（mm）2.0，2.7，3.8，4.3，5.3

● 测量范围：（CSt）5—60，20—250，100—800，200—1200，400—1800

● 修正系数：（0.95—1.05）25℃+0.2℃

3、福特杯

按ASTM D1200标准设计。

主要技术指标：

■ 材质:杯子-铝合金, 孔径-不锈钢

■ 容量:100 c.c.

型号：流出孔径

FORD-1 ：1.9mm

FORD-2 ：2.53mm

FORD-3 ：3.4mm

FORD-4 ：4.12mm

FORD-5 ：5.20mm

4、ISO流出杯

说明：ISO流出杯按ISO2431-1993和GB/T 6753.4-98设计，是国际比较通用的一种测试产品粘度工具，用于测量牛顿型或近似牛顿型液体的流出时间（流出时间100秒）。

主要技术指标：

测量范围：7～700厘斯

根据产品特性选择合适的某一标号的流出杯（流出时间控制在30—100秒之间）

型号：   流出孔径    测量范围

ISO-3     3mm     7～40mm2/s

ISO-4     4mm     35～135mm2/s

ISO-5     5mm     100～300mm2/s

ISO-6    6mm    220～685mm2/s

5、国标（GB）涂-1杯

主要技术指标：容量：50ml，带圆形水浴

圆柱体内径：Φ51±0.01mm

圆柱体底线到刻线高度：46±0.2mm

内锥体角度为：101º±30′

漏嘴：长14±0.02mm

孔内径：Φ5.6±0.02mm

6、国标（GB）涂-4杯

涂-4杯,是国内应用最广泛的一种粘度杯，按GB/T1723-93设计，适用于测量涂料及其它相关产品的条件粘度（流出时间不大于150秒）。在一定温度条件下，测量定量试样从规定直径的孔全部流出的时间，以S表示。

主要技术参数：

容量：100±1ml

内径：Φ49.5±0.2mm

内锥体角度：81º±15′

漏嘴：长4±0.02mm

嘴孔内径：Φ4±0.02mm

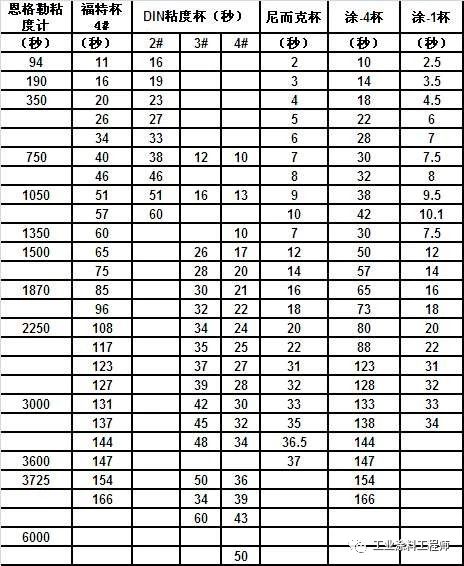

各种杯式粘度计对照表（仅供参考）
