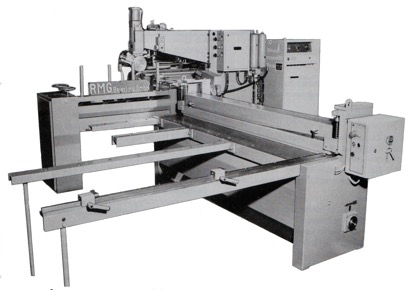

RMG桶身板剪切修边机

RMG

一、设备用途：

适用于钢桶桶身切边、卷圆和焊接成形。

二、技术参数：

最小和最大直径：280～751.5mm；

最小和最大边长：500～1020mm；

最小和最大厚度：0.4～1.5mm。

三、设备组成部件：

1. 带长度和宽度定位触块的剪切刀。

2. 五轧滚弧形卷圆机，附有两个引料辊，三个弯曲轧辊，四个边缘调整器，带停止装置的输出轨道。

3. 桶身纵向缝焊机：功率250千伏安，带水冷却循环装置。

4. 可以选用交流或直流进行焊接。

5. Z形轨道及边缘定位装置，导向装置。

6. 焊缝清洁整理装置。

7. 焊接电流可以调整。

最大工作量：200个/小时；

最小和最大原料尺寸：1020×2020×2mm。

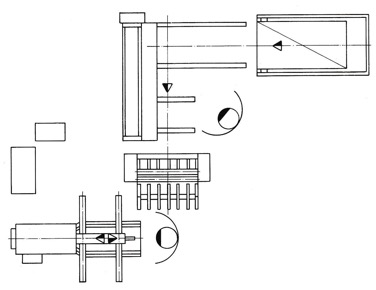

四、工作原理：

剪切机或卷圆机的操作人员把桶身板料放到边缘挡块前，同时把它推到纵向挡块。

板料在纵向被剪切和长边平行，必要时，操作人员把板料转动90°，这样靠纵向挡块的边缘就靠横向挡块，操作人员第二步操作纵向剪切及使它和另一边平行。

然后板料马上被送到卷圆机。

卷圆机输出来的桶身被缝焊机操作人员放到缝焊机Z形轨道上，然后卷好的桶身通过自动缝焊机以大约两毫米搭接方式焊接，出来的桶身由操作人员滚到下面的机器上。
