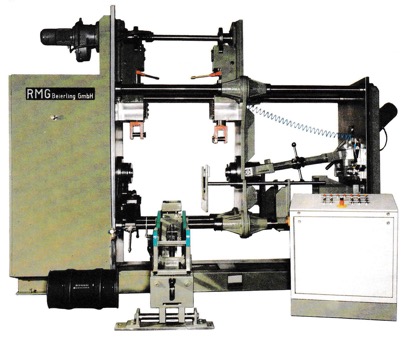

RMG钢桶缩口翻边机

RMG

一、设备用途

本设备用于钢桶桶身的进行翻边和缩口加工。

二、设备型式

机器传动为全机械式，设备型式为卧式。结构有双边驱动和单边驱动两种。

三、配套装置

1. 斜式升降器作为单件加载；

2. 可调式提升和对中装置；

3. 可编程序控制；

4. 双边驱动，经过电机和心轴夹紧。

四、技术参数

最小最大直径：280～600mm；

最小最大桶长：300～1000mm；

最小最大壁厚：0.5～1.25mm；

气压夹紧，不带传送带的机器循环时间：6秒；

机械夹紧，不带传送带的机器循环时间：5秒；

总动力（气压夹紧）：13.2 KW；

总动力（机械夹紧）：14.7 KW；

工作转轴动力：11 KW；

夹紧（通过曲柄）：大约1.5 KW；

机器尺寸（长×宽×高）：4600×1250×2600mm。

五、原理和结构

1. 动力

两边都由交流电机通过三角皮带传动到飞轮，通过气动、离合、制动器传到轴上，通过齿轮传到工作心轴上。

2. 滚轮调整

滚轮通过弧形轴颈支承，相对凸轮调中，行程终端可以通过棘轮无级调整，轴的位置可以无级通过手轮调整，两个翻边滚轮可以径向相对所有直径调整对齐。

3. 夹紧

桶身可以通过曲杆，气压式或通过心轴用电动机单边夹紧（带迟滞卷边行程），相应地，总输送器被移走；终止位置可以通过心轴调整（大于700mm）无级调整，行程是恒定的。

4. 机器的控制

用PC控制可以自动操纵，键盘输入可调整。
