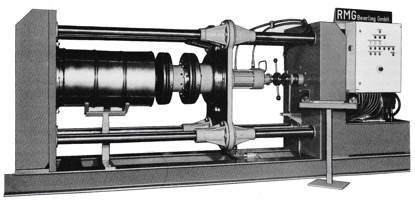

RMG钢桶卧式液压胀形翻边机

RMG

一、适用范围

本机是卧式液压胀形翻边机，型号为BFHe。主要适用于：

1. 桶身两端翻边；

2. 桶身一端翻边，另一端卷口（用于开口钢桶）；

3. 桶身环筋或宽环筋胀形；

4. 也可胀形加强波纹。

二、技术参数

最小最大壁厚：0.5～1.5mm；

液压机数量：1台；

单面或双面成型：单面；

工作效率：200个/ 小时；

液压站的功率：11千瓦。

三、工作原理

焊接好的桶身通过传送带或手工送到机器上并对中，带液压缸的挤压装置把模具板及挤压器送到桶里，然后慢慢地挤压。

翻边宽度达到后，液压缸把胀形的模块一块接一块压出，胀形后马上回位，液压缸高速回位。

桶身长度可以通过手轮和心轴调节，波纹间距可以通过工具板调节。

对其它的桶可以更换工具板，当波纹和环筋用相应的工具挤压好时，有挤压好的翻边桶端仍然停留在挤压环筋上。

通过桶身的缩短，自动退出胀形环。

四、机器的结构

底座和机架及支承部分是型钢焊接构造，导向部分是硬化和磨削了的导轨。

特别的结构也可以供应。
