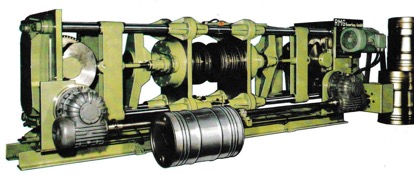

RMG钢桶机械卧式胀形翻边一体机
RMG
一、适用范围

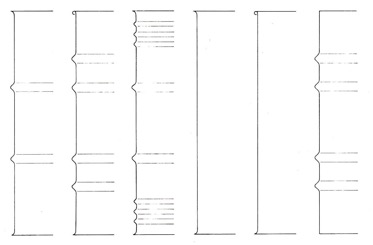

本机可实现下列功能：
1. 桶身两端挤压翻边，或一端翻边另一端卷口。
2. 桶身环筋和波纹胀形（或宽环筋胀形）。
3. 两端各三条加强波纹胀形。
4. 环筋、波纹、翻边同时成形。或任选一种或两种成形均可。
5. 可供选择：电动的桶身长度调节装置；生产效率2.8秒/每个或3.2秒/每个。
二、技术参数：
最小最大桶径：350～600mm；
最小最大桶高：500～1000mm；
最小最大壁厚：0.5～1.5mm；
带传送机构的周期：3.8秒；
不带传送机构的周期：2.7秒；
功率：36KW。
三、工作原理
焊好的桶被相应的输送装置送到机器且对中，气压离合制动器接合动力，通过蜗杆传动和减速齿轮传动，在机器两端的带挤压凸轮的曲轴转动一周。
两连杆把每端的挤压机构的圆柱形导轨推入桶内。
同时通过机器两端的凸轮把带筋形环的工作板送入桶端。
四、工作步骤
1. 桶两端同时被挤压出翻边和卷口，下列情况时，胀形环停留一会儿：
2. 两条环筋胀形，或用相应的工具把加强波纹也胀出。
3. 两条胀形模同时回位。
当胀形进行时，桶两端开始离开翻边模，然而桶身却保留在胀形环上，且对中，这样可以使胀形的公差相对的小一些（在焊缝上也是如此），桶身长度和环筋的位置可以在±30mm内调整；对其它的桶径和桶长需调换胀形模具。
五、控制
机器的自动作业装备有简单控制，也可以和带PC控制的钢桶生产线结合。
六、机器结构
底座是钢材焊接结构，有硬化、磨削过的导轨。也可以改变尺寸和设备。
