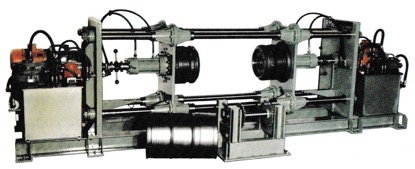

BFH 400/600钢桶卧式液压胀形翻边一体机

RMG

一、型式

本机器为钢桶桶身成形的，卧式液压胀形翻边一体机。

型号：BFH 400/600

二、适用范围

1. 桶身两边挤压翻边，或一边翻边，另一边卷口；

2. 波纹和宽环筋的胀形；

3. 加强波纹的胀形；

在一个工作过程内，翻边和胀筋是先后成形的。

三、技术参数

1. 最小最大壁厚：0.5～1.5mm；

2. 液压成形机数量：2台；

3. 单、双边成形：双边；

4. 工作效率：400个/小时、600个/小时；

5. 液压装置功率：2×11KW、2×15KW。

四、工作原理

焊接好的桶被传送装置送到该机，并对中，带挤压缸的工作板和胀形模一起进入桶内，挤压慢慢开始。翻边宽度到达后，翻边模块退出来，然后又进去，挤压缸此时高速回位。

桶身长度可以通过手轮或心轴调整，环筋间距通过工具调整，对其它的桶位可调换工具。

如波纹及加强筋通过相应的工具一个一个进行胀形时，带挤好翻边的桶端角在挤压模具上。通过桶身自身缩短自动从翻边导向模退下。

五、控制

机器的自动操作装备有PC控制，可以通过键盘进行调整。

六、机器结构

机器底座、支架及工作支承是钢材焊接结构，有硬化处理过、磨削过的圆形导轨。

可以提供特别的结构。
