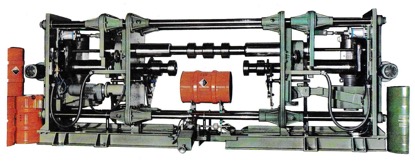

RMG钢桶波纹滚压机
RMG
一、适用范围
本机器为机械型卧式桶身波纹滚压机。适用于部分或全部的桶身波纹滚压。
二、可选机构
通过下述方法可达到更高的生产效率：
1. 底轴机械传动，空转中心环的机械传动；
2. 通过偏心轮对滚压机构机械压紧。
三、技术参数
最小最大桶径：280～571.5mm；
最小最大高度：300～1000mm；
最小最大厚度：0.5～1.25mm；
最大波纹深度：9.0mm；
滚压轴直径：130mm；
滚压机构直径：254mm。
四、动力（传动）
1. 底轴的传动：每边的10KW的制动传动电机通过曲轴产生正弦同步速度。
2. 空转中心环的牵引：每边气缸通过齿条或齿轮和两个螺心轴传至工作盘。
3. 滚压装置的滚压：通过偏心的底轴旋转和三千瓦的电机齿链传到副轴，通过链条传到偏心轴承套上，波纹深度可以准确调整。
4. 压纹轴的旋转：每边通过7.5KW的传动电机，通过齿轮传动，花键轴及齿圈传到两滚压轴上，通过每边的气动片式离合器刹住。
四、工作效率
用RMG的传送装置和提升装置可达600个/小时。
五、工作原理
通过输送机构送来的桶被举升机提高，再对中，提升机对不同的桶径可以调整，可以和RMG的桶生产线的任何升降器偶合作业。
两根底轴从两边升入桶内并锁合，同时，中心环就升到桶端固定，待底轴接合马上压住桶的两端，中心环可以通过自已的后通趋势自锁，这样可以防滚太过钷误发生，所有四根波纹滚压轴马上动作，挤压机构提升底轴，同时也提升中心环，大约1或1.5转之后就可以把波纹滚压成所希望的形状。
波纹深度可以通过手轮或量尺限制偏心转动调整。
波纹深度达到后，滚压机构马上回位，同时两底轴分离，制动器停住滚压轴。
举升器降下，接着开始下次循环。
六、控制
机器的自动生产装备有PC控制，每一机器的机能可以通过键盘输入调整。
