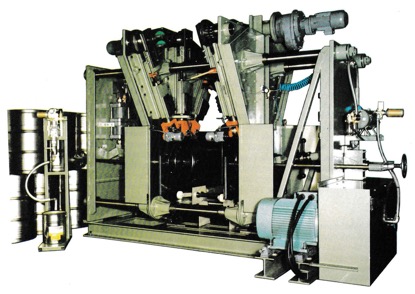

DS3He型三滚封口机

RMG

一、适用范围

该机通过每边三个卷边滚轮对两面或单面的桶口进行卷封。

三滚封卷封具有更高的效率，型号：DS 3 He。

二、基本结构

1. 通过气缸和曲柄机构两边压紧及调整；

2. 主机61KW功率。

3. 机械循环时间：7秒；

4. 具有桶身升升和对中装置；

5. 每边有对1号轴的同步驱动；

6. 每边三个封口滚轮，通过凸轮传动压紧；

7. 在封口压盘后有托轮；

8. 两边可以手动或电动调整桶身长度。

三、可选结构

1. 每边二个转动封口轮（共四个滚子），用于完成不同钢板厚度的组合。每边中间一个滚轮可用做预卷滚轮。

2. 自动间歇地润滑滚轮。

四、技术参数

最小最大桶径：560～571.5mm；

最小最大桶高：600～1000mm；

最小最大壁厚：0.4～1.5mm；

机器的循环时间：7秒。

五、工作原理

和盖、底组合在一起的桶身在封口压盘之间机械式地两边压紧；通过离合器使两边的心轴，压盘及桶身一起转动，同时通过每边的动力及凸轮使封口滚轮一个一个按照一定的卷边要求压紧，封口过程完成以后，制动器刹位心轴，压盘和钢桶，由于导轨导向的工作板回位，且把封口压盘通过导向板拉回，这样加工好的钢桶就可安送出。

六、动力

1. 封口主轴：交流电动机55KW，380V，50Hz。通过三角皮带传动，一个气动单片离合器（带弹力制动器），齿链传到两根主轴（力矩6000N）。

2. 封口滚轮送进：用二个交流电机（3KW）直接传到凸轮和用链条传动传到另一边的凸轮，通过气动弹簧回位。

3. 压紧和再压紧：通过每边两气缸直接传到曲柄。

4. 封口滚子的驱动：对第一道封口滚轮（每一边）进行驱动，PC控制进行自动工作和键盘输入调整每种性能。

七、机器调整

1. 底座、支架和工作板是钢材焊接结构，工作板由硬化及磨削了的圆形导轨导向，对不同的钢桶可以调整。

2. 桶身长度通过手动或电动（每边）移动工作板及一边的导板调整；

3. 桶径通过工作板更换和棘轮改变封口滚轮的行程范围调整。

八、机器的优点

1. 通过电控机械封口过程可达到较高的工作效率；

2. 通过长而坚固的封口滚轮和主轴导轨，以及通过凸轮对滚轮的机械调整可达到更高的质量；

3. 通过每边驱动，设有桶身、底和盖的相对转动；

4. 压紧和再压紧是两边同时进行的。
