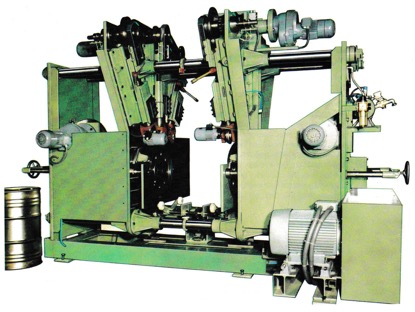

DS3型三滚封口机

RMG

一、适用范围

高效三滚封口机：通过每边三个封口滚轮对双面或单面的圆形卷边封合。

型号：DS3

二、基本结构

1. 通过气缸和曲柄机构两边压紧及调整；

2. 每边单独机构，分开的凸轮驱动装置，分开控制；

3. 机器功率：67KW；

4. 机械循环时间：3.2～3.5秒；

5. 桶身举升和对中装置；

6. 每边有对1号轴的同步驱动；

7. 每边三个封口滚轮，通过凸轮传动；

8. 在封口压盘后面有托轮；

9. 自动间歇地润滑滚轮。

10. 两边可以手动或电动调整桶身长度。

三、可选结构

1. 每边二个转动封口滚轮（四个滚轮），用于完成不同钢材厚度有组合。

2. 每边中间一滚轮可用于预卷的滚轮。

四、技术参数

最小最大桶径：560～571.5mm；

最小最大桶高：600～1000mm；

最小最大壁厚：0.4～1.5mm；

机器的循环时间：3.2～3.5秒。

五、工作原理

和盖、底组合在一起的桶身在封口压盘之间机械式地两边压紧；通过离合器使两边的主轴，封口压盘及钢桶一起转动，同时通过每边的动力及凸轮使封口滚轮一个一个按卷边的形状压紧，封口过程完成以后，制动器刹住主轴，封口压盘和钢桶，由导轨导向的工作板回位，且把封口压盘通过导向板拉回，这样加工好的钢桶就可安全送出。

六、动力传动

1. 封口主轴：交流电动机55KW，380V，50Hz。通过三角皮带传动，一个气动单片离合器（带弹力制动器），齿轮传到两根主轴。

2. 封口滚轮的送进：用二个交流电机（3KW）直接传到凸轮和用齿轮传动传到另一边的凸轮；通过气动弹簧回位。

3. 压紧和再压紧：通过每边的气缸直接到曲柄。

4. 封口滚子的驱动：对第一道封口滚轮（每一边）进行驱动。PC控制进行自动工作和键盘输入调整每种性能。

七、主体结构

底座、机架和工作板是钢材焊接结构，工作板由硬化及磨削了的圆形导轨导向，对不同的钢桶可以调整。

桶身长度通过手动或电动（每边）移动工作板及一边的导板调整。

桶径通过工作板更换和棘轮改变封口滚轮的行程范围调整。

八、机器的优点

1. 通过电控机械封口过程可达较高工作效率。

2. 通过长耐坚固的封口滚子和主轴导轨，以及通过凸轮对滚子的机械调整可达较高质量。

3. 通过每边驱动在桶身、底和盖之间没有的相对转动。

4. 压紧和再压紧是两边同时进行的。
