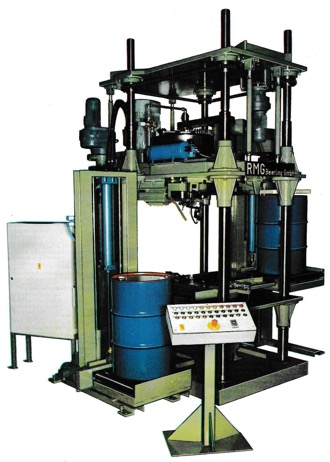

SEV2型单边立式封口机

RMG

一、适用范围

该机器为立式钢桶封口机。单边用二个封口滚轮进行卷边封口。

型号：SEV2

二、技术参数

最小最大桶径：280～571.5mm

最小最大桶高：600～1000mm

最小最大壁厚：0.5～1.5（2.0）mm

最小时最大工作量：600个

没有传送装置的机械周期：4秒

三、工作原理

将桶身和盖、底组合在一起的桶身在桶身和上封口压盘之间，机器从下方向上压紧；通过离合器使上边的主轴，封口压盘与钢桶一起转动，同时通过一单独的动力经凸轮使两个封口滚轮先后进给卷边封口。

卷封过程完全结束后制动器经过上主轴使封口压盘和钢桶停止转动。

被引导的压板的支承回位，封口压盘通过导向板拉回。

在动力端一弹出器被气动推到封口压盘上，这样可以使加工完的钢桶安全地弹出。

四、动力系统

1. 封口机主轴：交流电动机36KW，380V，50HZ。通过三角皮带传动，一个气动单片离合器（带弹力制动器）齿轮传到主轴。

2. 封口滚轮的送进：交流电机（3KW）传动，用链轮传到两个凸轮，通过气动弹簧回位。

3. 压紧动力：交流电机（1.5KW）传动，直接通过偏心轮传到底心轴支承上。

4. 钢桶高度调节：交流电机（1.1KW）传动，通过齿条传到4个梯形心轴螺母。

五、控制系统

控制系统位于电器柜中，作为可偏程序控制实现自动生产；可通过键盘输入调整。

六、机器主体结构

1. 底座、机架和工作板是钢材焊接结构，工作板由硬化及磨削了的圆形导轨导向，对不同的钢桶可以调整；

2. 桶身长度通过手动或电动（每边）移动工作板及一边的导板调整；

3. 桶径通过工作板更换和棘轮改变封口滚轮的行程范围调整。

七、设备的优点

1. 通过电控机械封口过程可达较高的工作效率。

2. 通过长而坚固的封口滚轮和主轴导轨，以及通过凸轮对滚子的机械调整可达到较高的产品质量。

3. 通过每边的驱动，使桶身、底和盖之间没有相对转动。

4. 钢桶压紧是两边同时进行的。
