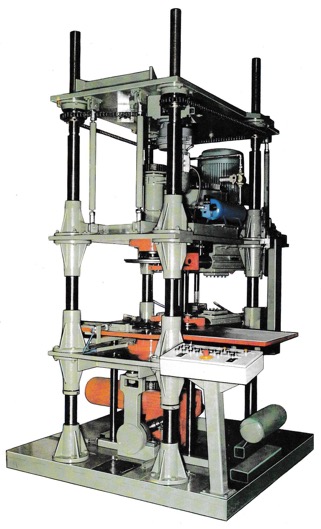

DSV2型立式双边封口机

RMG

一、适用范围

型号：DSV2

该机为双边立式封口机。每边用二个封口滚轮进行单边或双边封口。

二、技术参数

最小最大桶径：280～571.5mm

最小最大桶高：600～1000mm

最小最大壁厚：0.4～1.5mm

每小时最大工作量：600个。

没有传送机械的机器周期：4秒。

三、工作原理

桶身和盖、底组合在一起的桶身，在封口压盘之间，机械地经过偏心轮单边压紧；通过离合器使主轴，封口压盘及钢桶一起转动。

同时通过一单独的动力，经过凸轮使各边的两个封口滚轮先后向中心卷边。

封口过程完成后，制动器通过主轴使封口压盘和钢桶停止运动。

被导轨导向的下部工作板回位，封口压盘通过导向板拉回。

在上封口盘上钢桶通过气动弹出器送出。

四、动力系统

1. 封口机主轴：交滚电机37KW，380V，50Hz。通过三角皮带，特殊片式离合器（带弹力制动器）传到传动轴，通过齿轮传到两边的封口主轴。

2. 封口滚轮的送进：交滚电机（3KW）到传动轴，通过齿轮传到两边的两凸轮，通过气动弹簧回位。

3. 压紧动力：交流传动电机（5.5KW），通过齿轮传到工作板上。

4. 钢桶高度调整：交流传动电机（1.1KW），经过齿条传动到四个梯形心轴螺母上。

五、控制系统

控制系统位于电器柜中，作为可偏程序控制实现自动生产；通过键盘输出调整。

六、机械结构

底座、机架和工作板是钢材焊接结构，工作板由硬化及磨削处理的圆形导轨导向，对不同的钢桶可以调整；

桶身长度通过手动或电动（每边）移动工作板及一边的导板调整。

桶径通过工作板更换和棘轮改变封口滚轮的行程范围调整。

七、机器的优点

1. 通过电控机械封口过程可达到较高工作效率；

2. 通过长而坚固的封口滚轮和主轴导轨，以及通过凸轮对滚轮的机械调整可达到较高的质量；

3. 通过每边驱动，使桶身、底和盖之间没有相对转动；

4. 两边的压紧是同步进行的。
