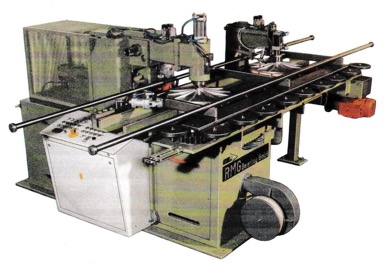

PC1800C型桶底盖预卷机

RMG

一、基本结构

该设备用于桶盖、底的预卷边。

配有分离的卷边机和注胶机，并共用一套传输装置（机械式纵向结构）。

最大工作效率：1800个/ 小时。

全自动可编程序控制。

同步驱动卷边滚轮。

可和压力机同步联合使用。

经过计算机计算的凸轮曲线机械式确定滚子位置，保证精确地卷边。

二、技术参数

桶底公称直径：571.5mm

最小最大桶底深度：15～20mm

最小最大板厚：0.6～1.25mm

转盘高度（从地面起）：1156mm

转盘转速：672转/分

凸轮转速：54.5转/分

实际卷边高：7mm

每转卷深：0.68mm

校准：桶底每转一圈=30°

总作业周期：2.0秒=1800个/小时

主动力：11KW交流电机

三、传动系统

1. 主传动系统：经三角带传动，飞轮，气动离合器（带有弹簧压力制动器），驱动工作盘轴。

2. 滚轮的送进：交流电机（1.5KW），通过皮带传动和气动离合器（带弹力制动器）；凸轮传到滚轮导轨（带凸轮轴），用气动弹回位。

3. 卷边系统：滚轮支承在一带轴向调整装置的叉上，由长的圆形导向轨道导向。

四、工作过程及调整装置

1. 滚轮叉的调整，通过主轴和棘轮。

2. 压盘的紧压：从上向下气动压紧。

3. 本机器装备有可编程序控制。

4. 桶底盖被从压力机（上道工序）送到传送带的“接收”位置，一方面通过安装在转动的链条上的空转的大塑料轮实现桶底盖的传送；另一方面桶底盖在导向板上自己移动。

5. 传动装置不接触桶底的边缘。

6. 传动链条由一制动员传动电机，经过步进传动以正弦形式按照机械节奏进行。

7. 送到卷边台，并且定好位的桶底盖，通过空转的抓盘压到张紧的，同转的反弹环上。

8. 卷好边后，抓盘松开，反弹环推动桶底盖向上，准?下一个循环。

9. 同样过程也在位于第二个工作台后面的注胶工位进行。

10. 卷边机工作盘转速：200转/ 分

11. 卷边旋转圈数：3
