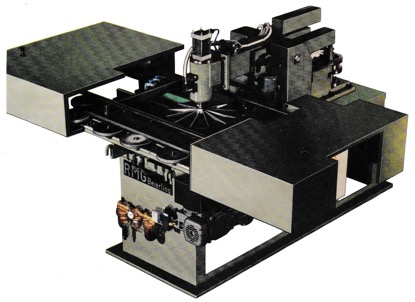

PC1800/PC1200型桶底盖预卷机

RMG

一、适用范围

该机用于钢桶底和盖的预卷边，及卷边注胶。机器配有传送装置。

最大工作效率：1800个/小时（不带注胶）；1200个/小时（带注胶）。

PC1200型的预卷机的卷边台上有自动的传动装置和注胶机（机械纵向式）。

全能可编程控制。

可和压力机同步联合使用。

经过计算机计算的凸轮曲线机械式确定滚轮位置，保证精确地滚边。

二、技术参数

桶底盖公称直径：571.5mm

最小最大桶底盖深度：15～20mm

最小最大板厚：0.6～1.25mm

转盘高度（地面起）：1150mm

转盘转速：672转/分（PC1200，482转/分）

凸轮转速：54.5转/分（PC1200，39转/分）

实际卷边高：7mm

每转卷深：0.68mm

校准：桶底每转一圈=30°

总作业周期：PC1800，2.0秒=1800个/小时；PC1200，3.0秒=1200个/小时

主动力：11KW，交流电机

三、传动系统

经三角带传动，飞轮、气动离合器（带有弹簧压力制动器）、驱动工作盘轴

滚轮的送进：交流电机1.5KW，通过凸轮传到滚子导轨（带凸轮轴），用气动弹簧回位。

卷边系统：滚轮支承在一带轴向调整装置的叉上，由长的圆形导向轨道导向。

滚叉的调整：通过主轴和棘轮。

压盘的紧压：从上向下气动压紧。

本机器装备有可编程序控制。

桶底盖被从压力机下送到传送带的“接收”位置，一方面通过安装在转动的链条上的空转的大塑料轮实现桶底的传送；另一方面桶底在导向板上自己滚动。

传动装置不接触底盖的边缘。

传动链条由一制动传动电机，经过步进传动以正弦形式按照机械节奏进行。

送到卷台，并且定好位的桶底盖，通过空转的抓盘压到张紧的同转的反弹环上。

卷好边后，抓盘松开，反弹环推动桶底盖向上，准备下一个循环。
