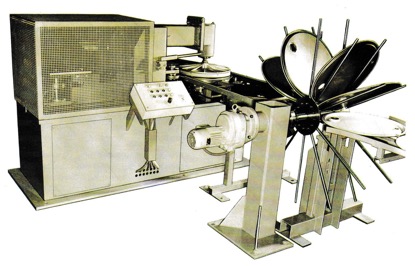

PC600/900桶底盖预卷机

RMG

一、适用范围

本机用于桶底、盖的预卷，并配有自动上料、卸料装置，带有导向装置和气动传送装置。

本机通过凸轮机械式预卷滚轮，也以根据需求调整。

按照需要，可以使被动的卷边滚轮与生产节拍同步。

可以在工作台上进行人工注胶。

二、技术参数

桶底、盖公称直径：350～571.5mm

最小最大桶底深度：15～20mm（对应不同的压盘）

最小最大板厚：0.6～1.25mm

转盘高度（地面起）；1150mm

转盘转速：482转/分

工作台高度：925mm

实际卷边高：7mm

压盘压紧和松开：在空程非工作时段进行

主轴动力：7/11KW

三、基本结构和工作原理

经三角带传动、飞轮、气动离合器（带有弹簧压力制动器）驱动工作盘轴、主轴在法兰盘内四点支承，法兰支座自接装在机器工作台上。

用气压缸或交流电机（1.5KW）通过凸轮传到滚轮导轨（带凸轮轴），用气动弹簧回位。

工作盘固定：用中心锥。

卷边系统：滚轮支承在带纵向可调装置的挺杆上，由长的导向轨道导向。

滚轮的调整：通过棘轮和心轴。

空转压盘的压紧：从上向下气动。

机器的启动：双手操纵，手指保护，加载或在生产线中自动进行。

机器壳体：钢材焊接结构。

机器包括：程序控制用于自动生产和调整。

附件（另配）：

注胶装置。

同步交流电机驱动滚轮。
