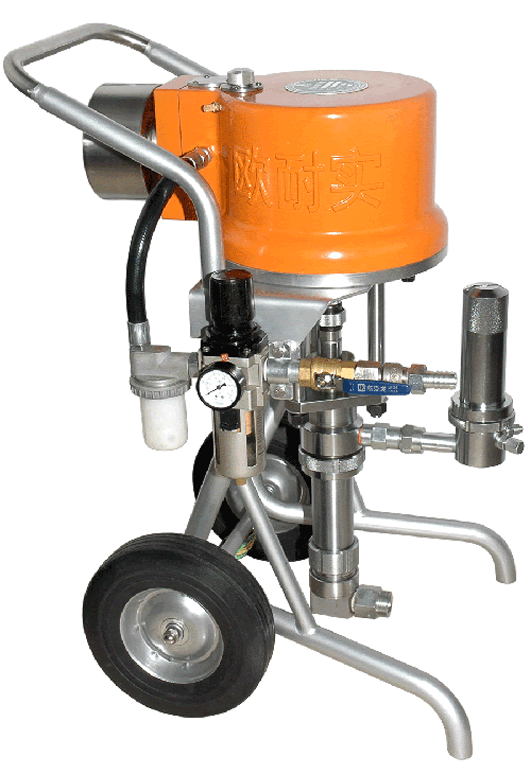

PQP系列气动喷涂机（发明专利）

重庆欧耐实喷涂机械有限公司

一、PQP系列气动喷涂机的八大优点：

1、先导阀由二位二通改为二位三通，增加的一通是排气通道，观察螺丝上的排气小孔取消了，这个故障点就不存在了；

2、先导阀里怎加了空气滤芯；

3、上下先导阀具有互换性，且安装孔均布；

4、换向活塞腔直径由34mm增加到40mm，换向推力提升38%；

5、换向滑块背后设有弹簧和滚轮，防止滑块停留在死点位置；

6、配气块上设置有除冰阀（选配）。

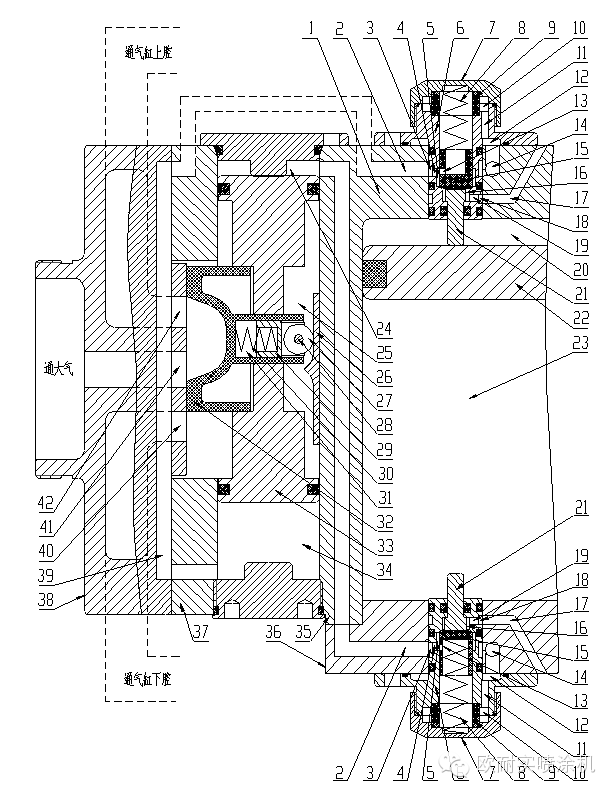

7、颠覆原有换向原理，已经申请发明专利（专利号：2014 10716455.3）。原机型换向活塞上下两端是没有压力的，通过观察螺丝上的小孔与大气接通，当上先导阀打开时，压缩空气进入换向活塞上端推动换向活塞向下运动，从而带动滑块切换气缸的进气方向，反之亦然。为了和PQP系列新机型相区别，我们可以称之为进气换向。而新机型换向活塞上下两端是充满压缩空气的，当上先导阀打开时，是将换向活塞下端的压缩空气排放掉，在换向活塞上端压缩空气的推力作用下换向活塞向下运动，从而带动滑块切换气缸的进气方向，反之亦然。为了和老机型相区别，我们可以称之为排气换向。如下图：

8、气动马达缸径有300mm、264mm、240mm、200mm、150mm、120mm等多种规格，行程都是125mm。下泵体行程也统一设计为125mm，涂料缸直径有71mm、60mm、50mm、46mm、44mm、42mm、35mm、30mm、25mm等多种规格。气动马达与下泵体采用半圆卡快速连接，一台PQP系列气动喷涂机可以搭配多个下泵体，在喷涂作业现场就可以非常方便快捷地更换下泵体，能够更好地满足用户不同工况条件下的喷涂需求。

二、PQP系列气动喷涂机的型号释义：

气动喷涂机最主要的两个参数是压力比和流量，流量大小由涂料缸直径决定，而压力比由涂料缸直径和气缸直径共同决定的，所以直接用涂料缸直径两位数，排在前面，直径越大，流量就越大，泵体也越大；后面两位数表示压力比，压力比越大，气缸就越大。前面再用PQP三个字母代表新型气动喷涂机系列，如PQP5072-F8，第一位字母P表示“排气换向”式气动马达，第二位字母Q表示“气动型”，第三位字母P表示“喷涂机”，第四、五位数字50表示涂料缸径50mm，第六、七位数字72表示压力比为72：1。

由于相同参数的喷涂机也有不同的结构形式和配置，短横线后面再加几个字母和数字加以区别。上例中PQP5072-F8短横线后面第一位字母F表示分体式，第二位数字8表示配置有8200过滤器。
