ZPQ2型、ZPQ3、ZPQ4型自动无气喷枪

重庆长江涂装设备有限责任公司

1 产品特点及使用范围

ZPQ2型、ZPQ3、ZPQ4型自动无气喷枪是我厂最新研制开发的、面向21世纪的高性能产品，是替代进口最理想的系列自动无气喷枪，它主要有以下优点：

1）、结构精巧、独特，外形美观，其涂料通道无弹簧及其他阻碍涂料流通的结构，因此，该喷枪便于清洗和维护。

2）、枪阀芯直径较粗，加工精良，使用寿命长。

3）、气活塞直径大，只需较小的气压（最小0.3MPa），即可推动活塞，方便了那些供气站压力不够的用户。

4）、该系列喷枪抗污染能力强，能适应各种恶劣环境及频繁启闭的喷涂场合。

5）、适应范围极宽。ZPQ3型喷枪既能喷涂全部常规涂料，又适应所有长效重防腐涂料，如水性无机锌涂料、玻璃鳞片和不锈钢鳞片涂料。ZPQ2型（不锈钢型）喷枪除覆盖ZPQ3型（普通型）的范围外，还适应大部分食品或药物方面的涂料；ZPQ4型喷枪（不锈钢型），适宜所有涂料，并特别适用于仰喷等要求更高的场合。

2 外形结构

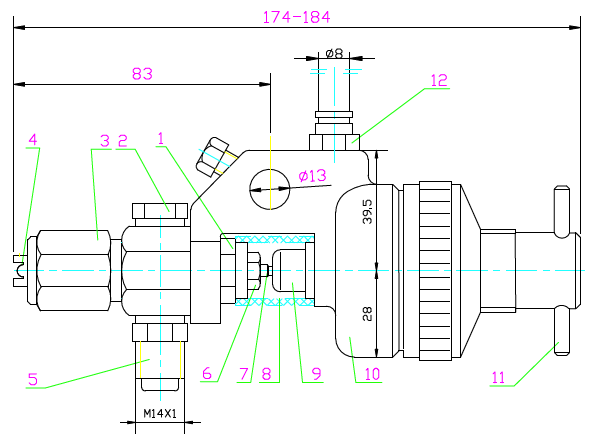

1、锁紧螺母 2、堵头 3、喷嘴螺母 4、喷嘴 5、涂料接头 6、压紧螺母
7、枪阀芯 8、橡胶护套 9、活塞 10、枪体 11、调节杆 12、气接头

图1：ZPQ2、ZPQ3型自动喷枪外形结构图(枪未带喷嘴)

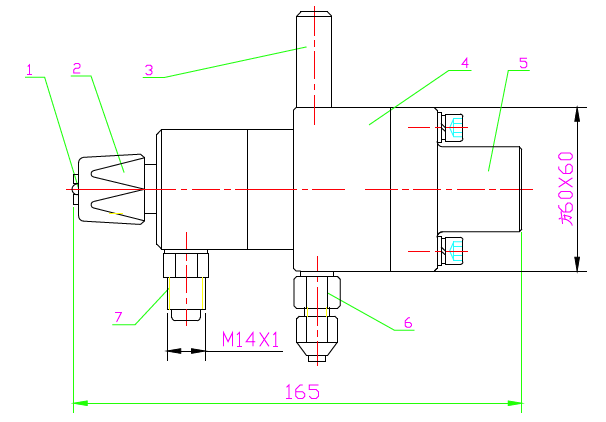

1、喷嘴 2、喷嘴螺母 3、固定杆 4、枪体 5、端盖 6、气接头 7、涂料接头

图2：ZPQ4型自动喷枪外形结构图(枪未带喷嘴)

3 使用说明

3.1 气接头前面接二位三通电磁阀，控制活塞的开启。气接头接Φ8×5的快插PU管。

3.2 ZPQ2、ZPQ3型自动喷枪可调节尾部的调节杆，即可调节关枪力的大小。

3.3 ZPQ2、ZPQ3型自动喷枪使用前，应将橡胶护套装上，可避免涂料粘在枪阀芯上，拉伤密封圈；使用一段时间后，密封圈将磨损，可将压紧螺母紧一下。如压紧后仍泄漏，应及时更换密封圈。

3.4 ZPQ4型自动喷枪密封部位设置在枪体内，使用一段时间后涂料将泄漏，并窜至活塞腔内，拉伤活塞密封圈，影响喷枪的使用。因此，ZPQ4型自动喷枪应定期更换密封圈，即在密封圈泄漏前更换，更换周期：一般为3个月。特别是涂料从枪尾部端盖的孔漏涂料后,一定要及时更换密封圈(规格Φ8.5×4×1.5)。

3.5 ZPQ2、ZPQ3型自动喷枪用Φ13的孔固定枪体；ZPQ4型自动喷枪用Φ12.8的杆固定枪体，固定杆可换在需要位置上。固定架应牢固、结实，喷涂过程中不得晃动或抖动。

3.6 ZPQ2、ZPQ3型枪 的喷嘴螺母螺纹为M22×2，如接我厂回转喷嘴，应接过渡接头（随枪已配）；ZPQ4型枪的喷嘴螺母螺纹为M18×1.5，可直接接我厂回转喷嘴。

3.7 ZPQ4型枪如仰喷富锌涂料，为了不使滴漏的涂料将尾部的排气孔堵死，可用M10×1的快插接头旋入枪尾部孔内，再接一定长度的Φ8PU管（用户自备）。

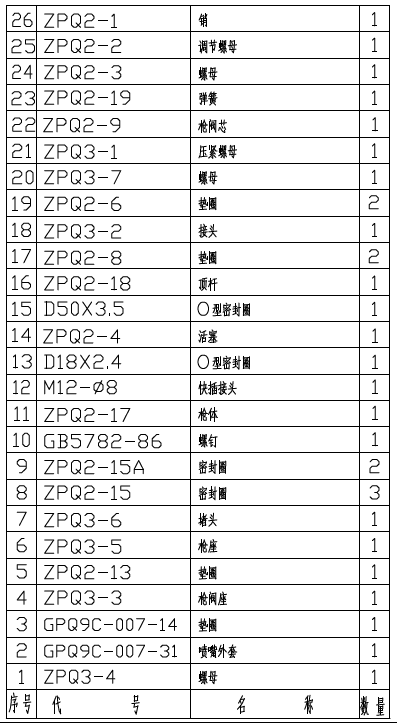

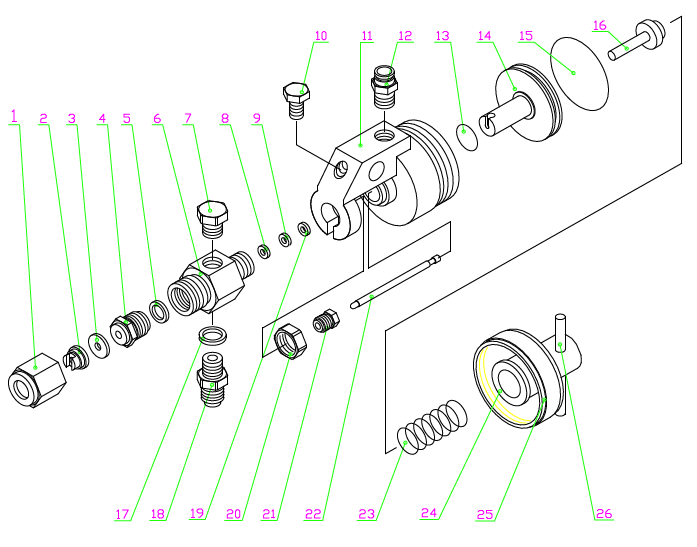

ZPQ3型自动无气喷枪卸拆图

4 长江牌无气喷嘴

1、长江牌无气喷嘴说明：如：020-35，020表示流量2L／min，35表示离喷嘴300mm处雾幅宽度为350mm。

2、喷嘴试验介质：乳化液。喷嘴喷射试验压力：10MPa。喷嘴试验设备：喷嘴专用检测设备。

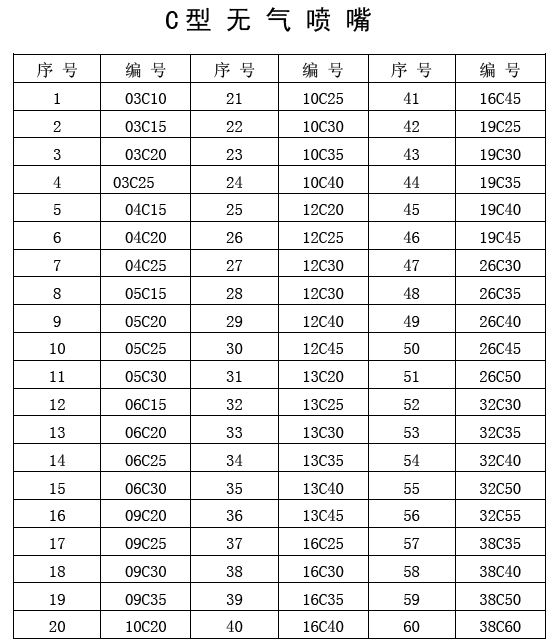

3、C型喷嘴：雾化较好，均匀细腻，喷涂后涂膜较光滑、美观。适宜于对涂膜外表要求较高的场合。

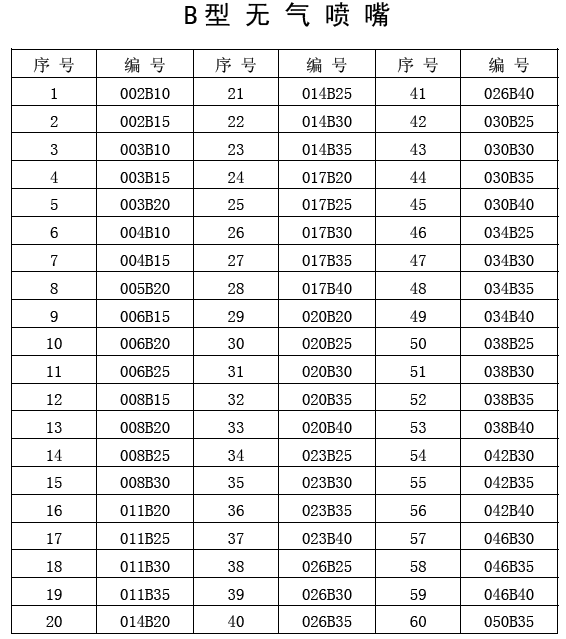

4、B型喷嘴：雾化较C型喷嘴稍差些，适宜于对涂膜外表要求不是太严格的场合。

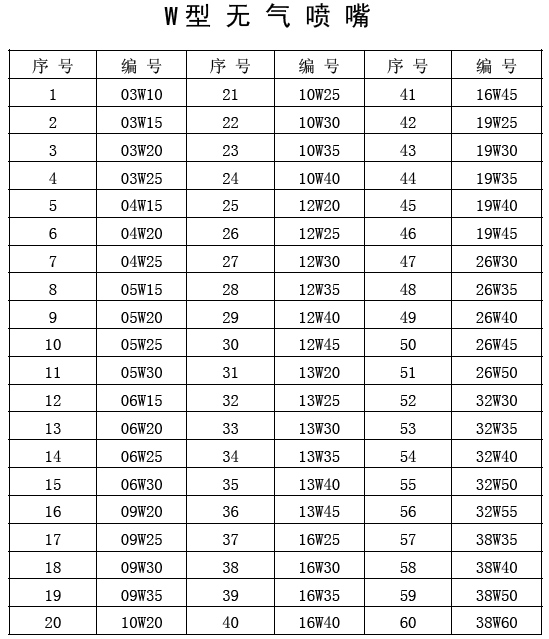

5、W型喷嘴：适宜于喷涂水溶性涂料。

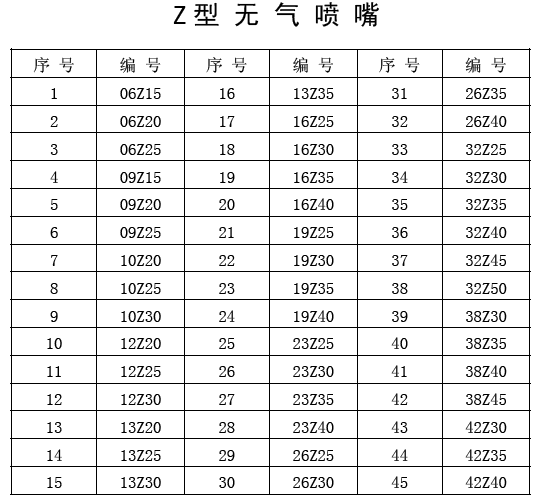

6、Z型喷嘴：适宜于喷涂富锌涂料，如无机硅酸锌和环氧富锌涂料。

7、上述表中所列喷嘴是常用喷嘴，对特种涂料，特殊用途的喷嘴未包括在内。

8、喷嘴分为标准喷嘴、柱式回转喷嘴和球式回转喷嘴三种类型。

9、我厂可根据用户的特殊需要，定制、设计、加工特殊用途、特殊规格的喷嘴。
