ZPQ9型无气自动喷枪

重庆长江涂装设备有限责任公司

1 特点及适用范围

1.1 本产品结构精巧、独特，外形美观，其涂料通道无弹簧及其他阻碍涂料流通的结构，便于清洗和维护。

1.2 拉针直径仅为Ф1.5，与阀芯本体采用压弯连接结构，拉针与密封圈接触面积小，用寿命更长。

1.3 最大工作压力39Mpa,最小进气压力0.3 Mpa。

1.4 采用全封闭式设计，抗污染能力强，能适应各种恶劣环境及频繁启闭的场合。

1.5 该枪既能喷涂全部常规涂料，又适应所有长效重防腐涂料。

2 使用与维护保养

警告：任何情况下不要将喷枪对着任何人或自己身体的任何部位；更换喷嘴时，应将主泵关闭和泄压，以免误开枪造成伤害。

2.1 气接头前面接二位三通电磁阀，控制活塞的开启。气接头接Φ8×6 的快插PU 管。

2.1 每一班使用完后，应将喷枪清洗干净，并将喷嘴拆下。

2.3 使用一段时间后，有涂料从枪体涂料观察孔处漏出，需要更换O 型密封圈或枪阀芯组件。

2.4 更换O 型密封圈或枪阀芯组件方法：

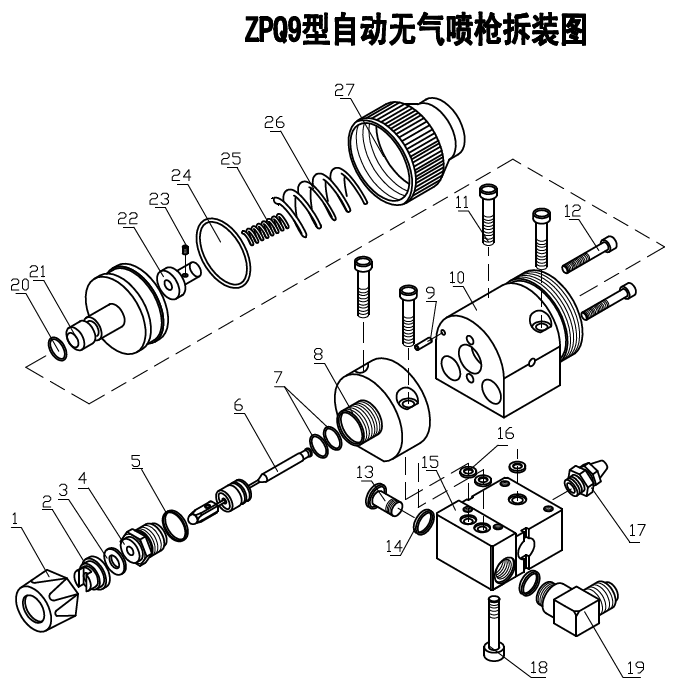

拆下活塞盖（27）→取出弹簧（25）（26），用随枪所配S2 六角扳手拧下内六角紧定螺钉（23）,取下顶板（22）；拧下枪阀座（4），取出枪阀芯组件（6），更换O 型密封圈或枪阀芯组件，装配顺序正好相反。

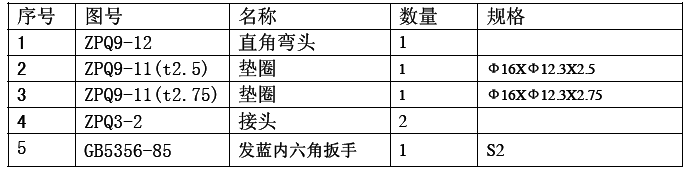

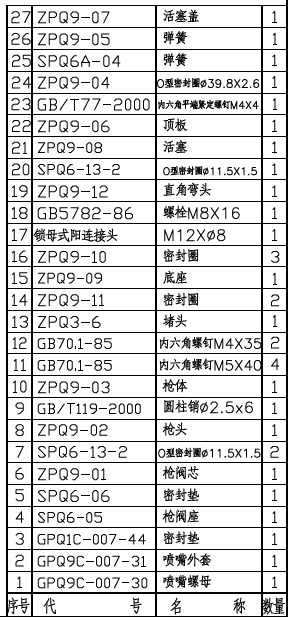

3 备件清单

4 长江牌无气喷嘴

1、长江牌无气喷嘴说明：如：020-35，020 表示流量2L／min，35 表示离喷嘴300mm 处雾幅宽度为350mm。

2、喷嘴试验介质：乳化液。喷嘴喷射试验压力：10MPa。喷嘴试验设备：喷嘴专用检测设备。

3、C 型喷嘴：雾化较好，均匀细腻，喷涂后涂膜较光滑、美观。适宜于对涂膜外表要求较高的场合。

4、B 型喷嘴：雾化较C 型喷嘴稍差些，适宜于对涂膜外表要求不是太严格的场合。

5、W 型喷嘴：适宜于喷涂水溶性涂料。

6、Z 型喷嘴：适宜于喷涂富锌涂料，如无机硅酸锌和环氧富锌涂料。

7、上述表中所列喷嘴是常用喷嘴，对特种涂料，特殊用途的喷嘴未包括在内。

8、喷嘴分为标准喷嘴、柱式回转喷嘴和球式回转喷嘴三种类型。

9、我厂可根据用户的特殊需要，定制、设计、加工特殊用途、特殊规格的喷嘴。
