简单实用的钢桶吊具

文/郭建军

塔尔油是我公司最主要的副产品,可用于制造肥皂、润滑剂以及油漆和油墨等,产品畅销国内市场。我公司生产的塔尔油主要使用钢桶运输,为减轻人力,提高效率,我们制做了吊装钢桶用的专用吊具,该吊具结构简单,实用效果非常好。

图1

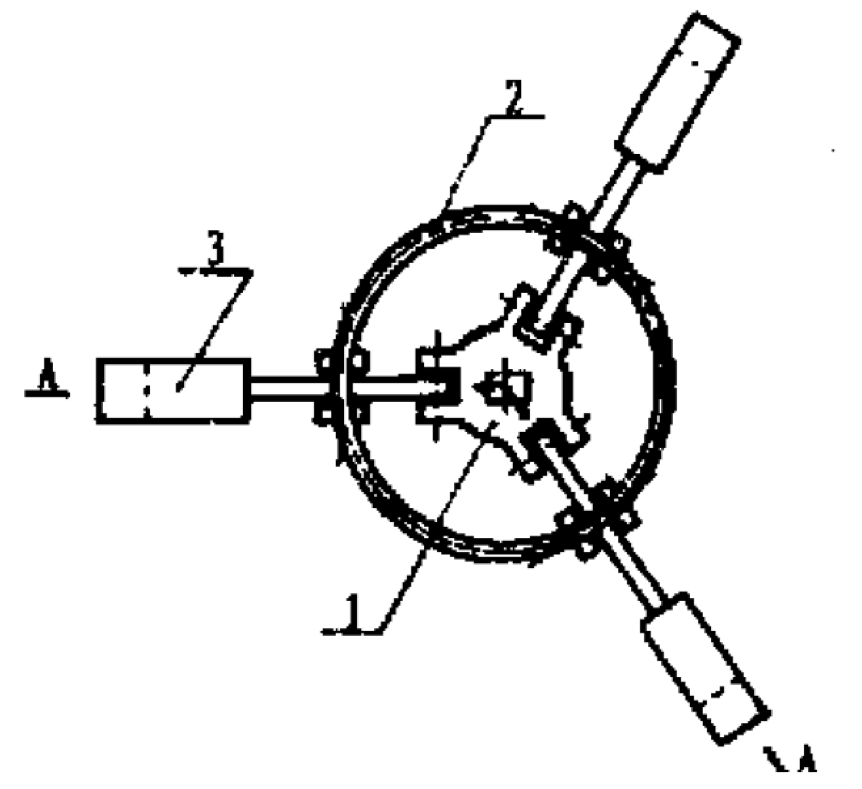

1-中心板；2-固定支架；3-吊爪

吊具的结构如图1,件1为中心板,上有一挂吊勾等用的吊耳,周围有三对按120°均布用于装轴用的鼻儿,件2为圆形固定的支架,上面也有三对按120°均布用于装轴用的鼻儿,件3为吊爪,吊爪臂上开有一长条孔,长条孔的作用是:松吊和起吊时,能使吊爪臂在固定支架的轴上作上下滑动运动,长孔的长短由松勾时吊爪所张开的最大角度和起吊时吊爪能吊起的最小直径决定。

图2

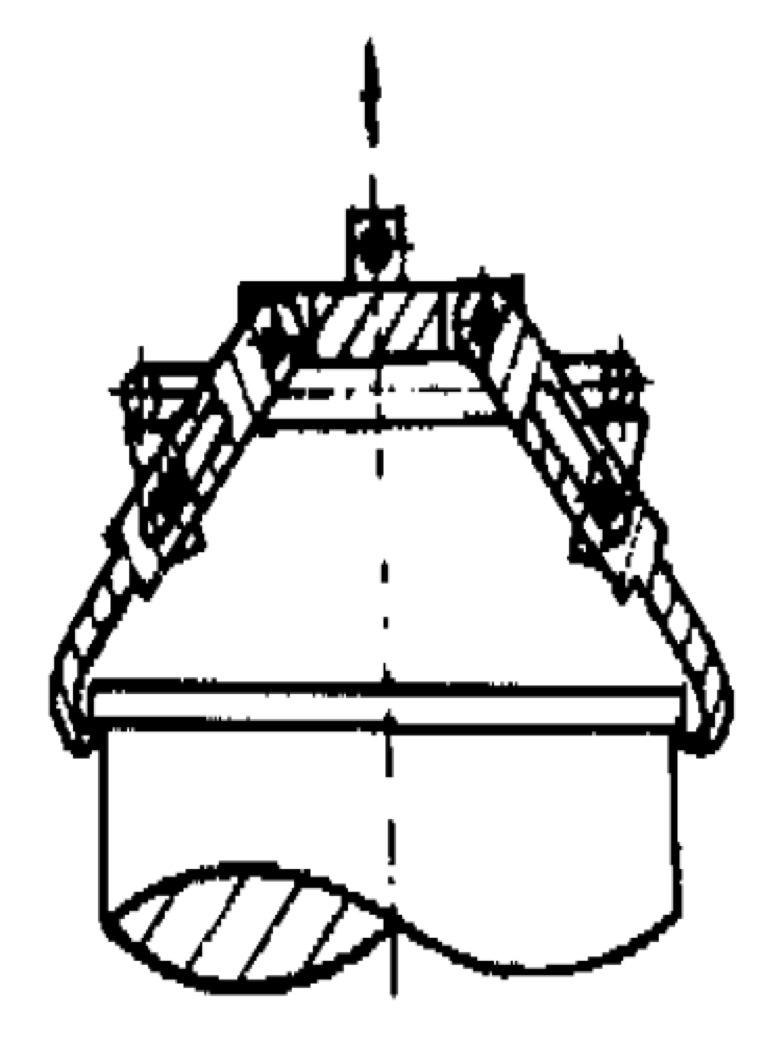

吊具的使用是这样的,吊桶前将吊具放在钢桶上(图2),整个吊具在其重力作用下,迫使吊爪向外张开,做好吊桶准备。吊桶时,吊具向上运动,吊爪则在杠杆原理的作用下,向中心收缩,勾住钢桶的卷边(需要操作工正一下位置), 当吊爪勾住钢桶卷边后继续起吊,此时吊具附加了装满塔尔油钢桶的重量,使吊爪进一步产生向中心收缩的力,这样吊爪就牢牢地勾住钢桶的卷边,钢桶桶吊到位后,放下吊具, 吊具在自重作用下自动松开勾爪(图3), 从而完成吊装工作。

图3
