【专利】钢桶抛光装置

文/国家知识产权局

申请号		CN:2011084863:W	申请日		2011.12.29
公开（公告）号		WO2013067741A1	公开（公告）日		2013.05.16
IPC分类号		B08B9/36; B24B29/04; B08B9/20	申请（专利权）人		TIANJIN LVBODA ENVIRONMENTAL EQUIPMENT TECHNOLOGY RES CO LTD;ZHANG BAOZHONG;
发明人		ZHANG BAOZHONG;	优先权号		CN201120436483



一、摘要：

一种钢桶抛光装置，在钢桶内壁打磨机构（2）前端与桶口相应的位置安装有桶口定位机构（3），桶口定位机构包括转盘轴承（14），转盘轴承的内圈通过螺栓与内连接套（15）固定转接，转盘轴承内分别设置有与汽缸进气口连通的进气通道（21）和与汽缸出气口连通的出气通道（9），进气通道和出气通道分别与个连接套上的环形气凹槽（10）和环形出气凹槽和环形出气凹槽上分别设置有进气孔（12）和出气和出气孔（11），汽缸的活塞杆端部连接有卡环（19），卡环与内连接套的端面之间安装有档圈（18）。这种钢桶抛光装置能够防止桶颤动，提高设备的使用寿命和打磨效果。



二、权利要求书

1、一种钢桶抛光装置， 包括主机架、 钢桶内壁打磨机构、 外抛 光机构、 卡桶机构、 桶旋转电机、 桶升降机构， 所述主机架上安装有 钢桶内壁打磨机构， 所述钢桶内壁打磨机构的一侧安装有外抛光机 构， 所述钢桶内壁打磨机构相对处安装有卡桶机构， 所述卡桶机构中 的卡具传动轴通过传动机构与桶旋转电机连接，所述钢桶内壁打磨机 构与所述卡桶机构之间安装有桶升降机构， 其特征在于， 在钢桶内壁 打磨机构前端与桶口相应的位置安装有桶口定位机构，所述桶口定位 机构包括转盘轴承，所述转盘轴承的内圈通过螺栓与内连接套固定连 接， 所述转盘轴承的外圈通过螺栓与外连接套固定连接， 所述内连接 套的端部与桶口相对应的位置安装有汽缸，所述内连接套内分别设置 有与汽缸进气口连通的进气通道和与汽缸出气口连通的出气通道，所 述进气通道和出气通道分别与所述外连接套上的环形进气凹槽和环 形出气凹槽相接，所述环形进气凹槽和环形出气凹槽上分别设置有进 气孔和出气孔，所述外连接套与内连接套相接处环形进气凹槽和环形 出气凹槽的两侧分别安装有密封圈，所述汽缸的活塞杆端部连接有卡 环， 所述卡环与内连接套的端面之间安装有与内连接套固定的挡圈， 所述汽缸与内连接套之间安装有垫片。

2、 根据权利要求 1所述的钢桶抛光装置， 其特征在于， 所述外 抛光机构的拖车上安装有下桶架。

3、 根据权利要求 1所述的钢桶抛光装置， 其特征在于， 所述钢 桶内壁打磨机构的侧面安装有喷烧装置。



三、说明书

钢桶抛光装置

1、技术领域

本发明涉及一种钢桶抛光装置。

2、背景技术

在废旧钢桶翻新过程中， 使用卡桶机构将桶卡住， 通过桶旋转电 机带动卡桶机构中的卡具传动轴及卡具转动，钢桶内壁打磨机构中的 刷子盘通过拖车及电机带动进入桶内对桶内壁进行打磨。 同时， 外抛 光机构对桶外壁进行打磨。 由于桶一端靠卡具支撑， 钢刷打磨的力度 很大， 桶身比较长， 在打磨过程中， 钢桶不断颤动， 影响打磨效果， 同时， 容易损坏设备， 降低设备使用寿命。 而且， 现有的喷烧一体钢 桶翻新处理装置中， 卡具卡住桶， 喷烧机构先向钢桶内喷火， 卡具再 将桶移动到打磨工位。在内壁打磨工位，当卡具没有完全卡住钢桶时， 不容易发现， 钢刷进入桶中打磨时， 容易将桶打飞， 影响生产的顺利 进行， 降低了生产的安全性。

3、发明内容

本发明是为了克服现有技术中的不足之处，提供一种能够防止桶 颤动， 提高设备使用寿命和打磨效果的钢桶抛光装置。

本发明通过下述技术方案实现：

一种钢桶抛光装置， 包括主机架、 钢桶内壁打磨机构、 外抛光机 构、 卡桶机构、 桶旋转电机、 桶升降机构， 所述主机架上安装有钢桶 内壁打磨机构， 所述钢桶内壁打磨机构的一侧安装有外抛光机构，所 述钢桶内壁打磨机构相对处安装有卡桶机构，所述卡桶机构中的卡具 传动轴通过传动机构与桶旋转电机连接，所述钢桶内壁打磨机构与所 述卡桶机构之间安装有桶升降机构， 其特征在于， 在钢桶内壁打磨机 构前端与桶口相应的位置安装有桶口定位机构 ,所述桶口定位机构包 括转盘轴承， 所述转盘轴承的内圈通过螺栓与内连接套固定连接，所 述转盘轴承的外圈通过螺栓与外连接套固定连接，所述内连接套的端 部与桶口相对应的位置安装有汽缸，所述内连接套内分别设置有与汽 缸进气口连通的进气通道和与汽缸出气口连通的出气通道，所述进气 通道和出气通道分别与所述外连接套上的环形进气凹槽和环形出气 凹槽相接，所述环形进气凹槽和环形出气凹槽上分别设置有进气孔和 出气孔，所述外连接套与内连接套相接处环形进气凹槽和环形出气凹 槽的两侧分别安装有密封圈， 所述汽缸的活塞杆端部连接有卡环，所 述卡环与内连接套的端面之间安装有与内连接套固定的挡圈，所述汽 缸与内连接套之间安装有垫片。

所述外抛光机构的拖车上安装有下桶架。

所述钢桶内壁打磨机构的侧面安装有喷烧装置。

本发明具有下述技术效果：

（1）本发明的钢桶抛光装置在桶口处安装有与钢桶一起转动的桶 口定位机构， 将桶口支撑住， 这样， 桶的两端支撑， 能够防止桶在打 磨过程中产生颤动，保障设备使用的稳定性和安全性， 提高设备使用 寿命和打磨效果。

（2）本发明的钢桶抛光装置的外抛光拖车上安装有下料架， 并随 着外抛光拖车的移动而移动， 避免了与上桶干涉。

4、附图说明

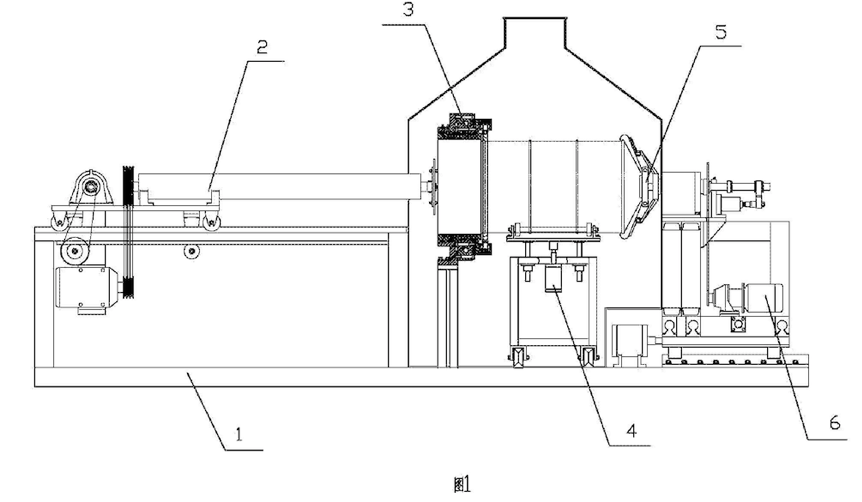

图 1为本发明钢桶抛光装置的主视图；

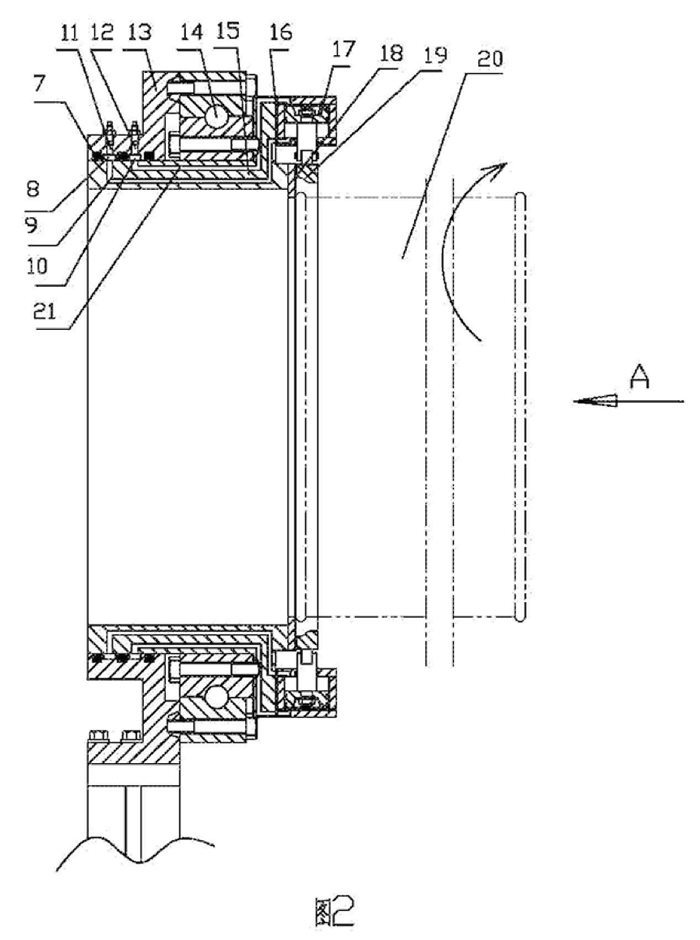

图 2为桶口定位机构的剖视图；

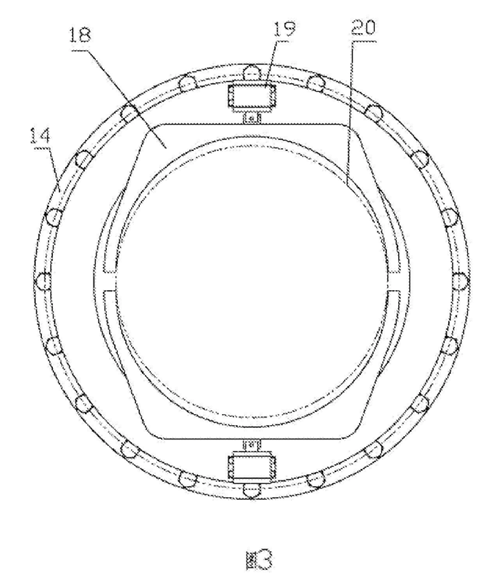

图 3为 A向示意图。


5、具体实施方式

以下结合附图和具体实施例对本发明进行详细说明。

本发明钢桶抛光装置的示意图如图 1所示， 包括主机架 1、 钢桶 内壁打磨机构 2、 外抛光机构、 卡桶机构 5、 桶旋转电机 6、 桶升降 机构 4 , 所述主机架 1上安装有钢桶内壁打磨机构 2 , 所述钢桶内壁 打磨机构 2的一侧安装有外抛光机构，所述钢桶内壁打磨机构相对处 旋转电机 6连接，所述钢桶内壁打磨机构 2与所述卡桶机构 5之间安 装有桶升降机构 4 , 在钢桶内壁打磨机构 2前端与桶口相应的位置安 装有桶口定位机构 3 ,所述桶口定位机构的示意图如图 3和图 4所示， 包括转盘轴承 14 , 所述转盘轴承 14的内圈通过螺栓与内连接套 15固定连接， 所述转盘轴承 14的外圈通过螺栓与外连接套 1 3固定 连接， 所述内连接套 15的端部与桶口相对应的位置安装有汽缸 17 , 所述内连接套 15内分别设置有与汽缸进气口连通的进气通道 21和与 汽缸出气口连通的出气通道 9 , 所述进气通道 21与所述外连接套上 的环形进气凹槽 10相接， 出气通道 9与外连接套上的环形出气凹槽 8相接， 所述环形进气凹槽 10上设置有进气孔 12 , 环形出气凹槽 8 上设置有出气孔 11 , 所述外连接套与内连接套相接处环形进气凹槽 10和环形出气凹槽 8的两侧分别安装有密封圈 7 , 所述汽缸 17的活 塞杆端部连接有卡环 19 , 所述卡环 19与内连接套的 15端面之间安 装有与内连接套固定的挡圈 18 , 所述汽缸 17与内连接套 15之间安 装有垫片 16。

所述外抛光机构 8的拖车上安装有下桶架 10。

所述钢桶内壁打磨机构的侧面安装有喷烧装置。

使用时， 将桶放在桶升降机构上， 升降机构启动， 带动桶上升。 卡桶机构动作将桶卡住并使钢桶 20的桶口顶住挡圈， 气体通过外连 接套上的进气孔进入环形进气凹槽、 进气通道、 汽缸的进气孔进入汽 缸内， 推动活塞杆伸出， 带动卡环收缩从桶口的外侧将桶口卡紧。旋 转电机通过卡桶机构带动钢桶旋转， 并带动卡环、 汽缸、 垫片和内连 接套一起旋转， 外连接套固定不转。 钢桶内壁打磨机构中的刷子盘通 过拖车及电机带动进入桶内对桶内壁进行打磨。 同时， 外抛光机构对 桶外壁进行打磨。 打磨完成后， 刷子盘从桶内退出， 旋转电机停止。 汽缸内的气体通过出气口、 出气通道、 出气凹槽、 出气孔排出， 活塞 杆收缩， 带动卡环张开， 桶口恢复自由状态， 卡桶机构动作将桶放在 桶升降机构上， 人工推动， 桶从外抛光拖车上的下料架上下料。
