松香桶制桶设备的改进

文/向以海

〔摘要〕本文指出了我省松香厂目前使用的制桶机组中的滚筋机和封盖机所存在的问题, 并分析了原因。在吸取生产中行之有效的结构形式的基础上, 对两台设各进行了改进设计。经使用表明, 改进后的机械结构简单, 操作容易, 克服了原机存在的间题, 达到制桶工艺的要求。

一、前言

松香捅制桶设备是每个松香厂必备的设备之一, 完成一只松香桶的制作及包装, 需要经过卷边、接缝、滚筋、制盖、上底及封盖等机械加工。我省多数松香厂使用的这组设备是省林业机械试验厂和清流通用机械厂的产品。

据反映, 这组设备中, 有的好用, 有的免强使用, 有的不能用, 特别是滚筋和封盖两台设备问题最大, 影响了松香的包装质量, 迫切要求加以改进。为此, 笔者对省内部分松香厂进行了调查研究。在满足工艺要求的前提下, 本着结构简单、投资省、操作容易的原则, 吸取了目前生产使用中行之有效的结构形式, 首先对滚筋机和封盖机进行了改进设计。改进后的机械性能达到预期效果, 受到用户的欢迎。

二、滚筋机的改进

(一) 滚筋机存在的问题及其原因

1、作业时诵体串动现象十分严重的原因

(1) 主动波轮轴与从动波轮轴, 由于制造、安装或者使用中的冲击振动引起平行度公差超差, 两边波轮啮合间隙不一致, 造成桶体轴向串动。而这台设备的机架为焊接件, 要使两轴平行度公差达到精度要求, 制造和安装的难度较大, 即使制造和安装符合精度要求,使用一段时间, 由于滚接缝时不可避免的会产生强烈的冲击振动, 又会引起平行度误差。

(2) 桶体的限位机构不能将其画定在一个加工工位上。

以上两点是这台设备在结构上难以克服的技术问题。据调查这台设备即使是同一厂家、同一批产品, 出现的故障现象各不相同。有几家松香厂购进这台设备, 虽然已经过制造厂派员多次进行调试,也无法投入使用。

2、要求有熟练的操作技巧, 才能使用。

3、工人劳动强度大, 精神较紧张。

桶体上床夹紧后, 工人需要操纵三个地方, 除操纵从动波轮进给手轮外, 还要控制左、右翻边手把。由于桶体在滚动中会向左或向右串动, 工人必须根据串动方向, 及时操纵左、右两边翻边手把, 克服串动。所以操作者不仅要有熟练的技巧, 而且劳动强度大, 精神较紧张。

(二) 改进方案

1、为不引起由于主、从动两轴平行度误差, 造成两边波轮啮合间隙有剪刀差, 将双边滚筋改为单边滚筋。

2、设置内胀式随动的夹紧机构, 将桶体的轴向位置固定, 防止在滚动中由于振动而引起的串动。

(三) 改进后的滚筋机结构及优点

1、结构滚筋机结构及传动系统如图l 所示。

2、优点:

(1) 作业时桶体不会串动。

(2) 操作容易。

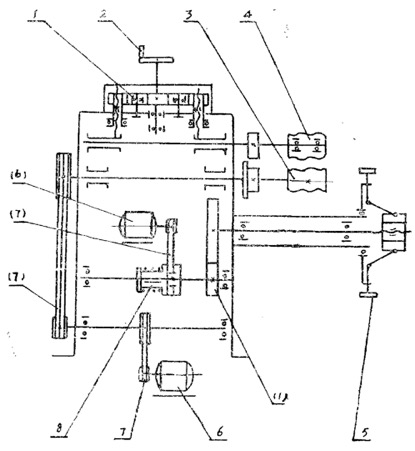

图1 滚筋机结构及传动系统

1-齿轮组；2-进给手轮；3-主动波轮；4-从动波轮；

5-夹紧机构；6-电机；7-皮带传动；8-安全离合器

三、封盖机的改进

（一）封盖机存在的问题及其原因

1、假包现象十分严重

我省习惯采用大口平盖式松香桶, 在封盖前要经过液态松香的装桶, 冷凝后还要过称、添箱、转运几道工序, 一般都会引起松香桶口失圆变形。而封盖机卷封滚轮的径向推进方式, 是采用类似车床刀架式手摇丝杆机构, 很难适应已变形的桶口的卷封工艺, 造成假包,甚至有时还会割破桶壁的事故。

2、封盖作业时, 桶身压紧是手动式, 增加了工人的劳动量。

(二) 改进方案

松香桶的封盖比一般罐头盒的封盖工艺更为复杂。不仅要求二道卷封轮的钩槽形状及尺寸要合适, 而且在卷封过程中要求卷封滚轮的径向行程应随桶口的形状而变化。即当遇到凸出部分, 滚轮相应退出,遇到凹陷部分, 滚轮就应推进, 始终保持一定的压力, 作用于桶口壁上, 完成封盖。经分析, 原封盖机的主要问题就在于不能满足这一要求。为此, 本设计拟定采用手动杠杆机构代替原来的丝杆机构。

另外, 为减少工人的劳动量, 将原来桶身夹紧由手动改为机械夹紧。

(三) 封盖机结构

封盖机结构及传动系统如图2所示。

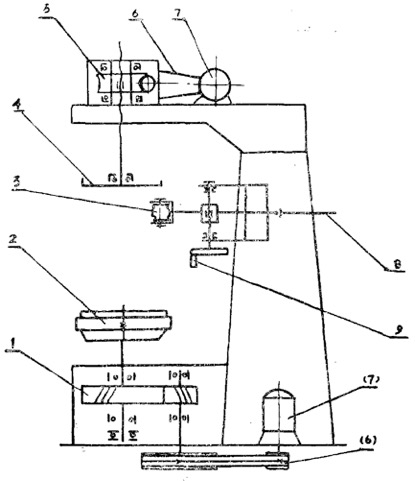

图2 封盖机结构及传动系统

1-齿轮；2-转台；3-卷封轮；4-压盘；5-蜗杆蜗轮副；

6-皮带传动；7-电机；8-手把；9-手轮

(四) 优点

1、封盖质量符合有关标准的规定。

2、机械压紧, 减轻了工人的劳动强度。
