携手共进，智造未来
——浅谈制桶设备自动化
文/缪盛
缪盛在2018年钢桶行业大会上演讲
一、历史和发展
在此之前，江阴五星公司随着国内制桶行业的发展，已经先后经历了四个时期的产品发展，这不仅代表了五星公司的发展历程，也可以从中管窥到制桶行业设备的发展概况。

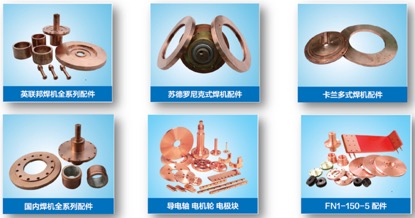

1、钢桶焊机全系统铜配件
全系列电阻焊铜配件
2、点焊机+半自动缝焊机

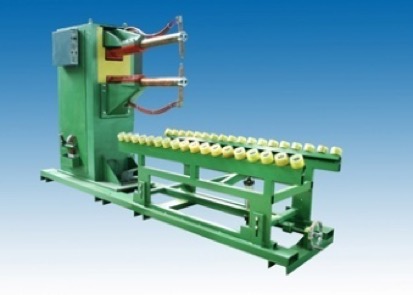

点焊机：用于桶身缝焊前进行定位

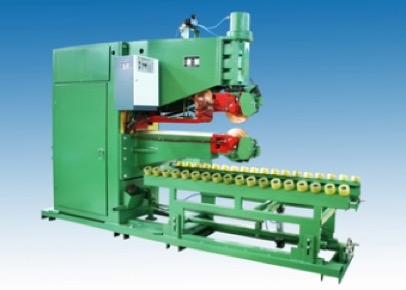

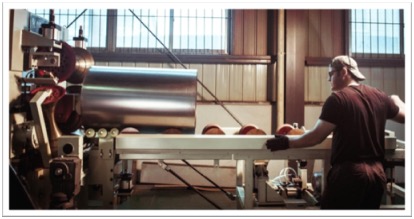

半自动缝焊机
3、免点焊半自动缝焊机
免点焊半自动缝焊机

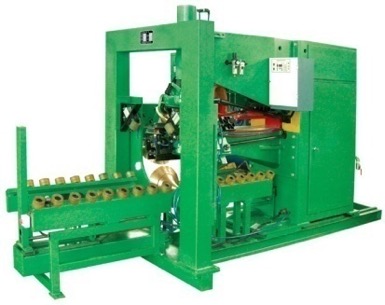

4、全自动缝焊机
全自动缝焊机
二、产品线扩展，自动化进步
江阴五星公司在现有的以钢桶焊接装备精益求精的基础上，扩大视野，以智能化的发展方向，向钢桶行业全面进军。制桶设备产品线新增智能化系列装备。

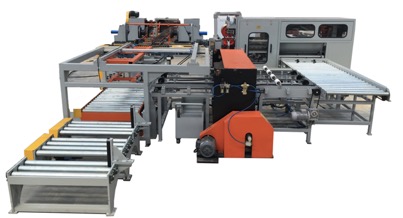

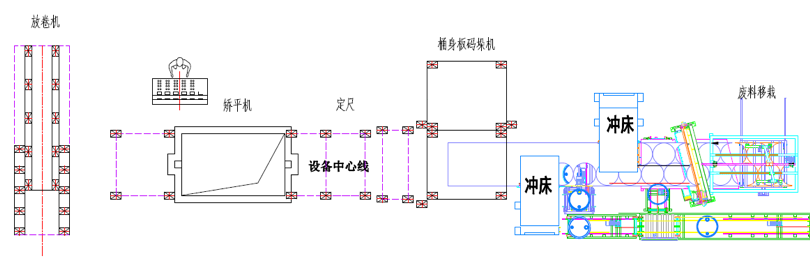

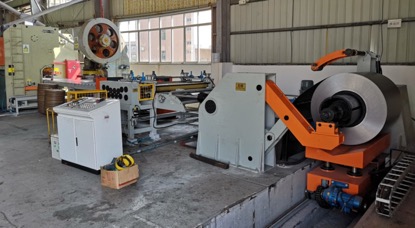

1、自动开卷剪板&冲盖、法兰铆接、桶盖码垛生产线

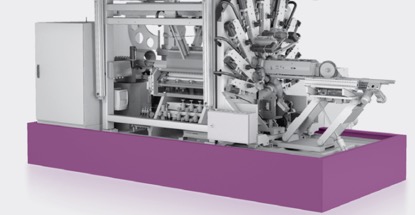

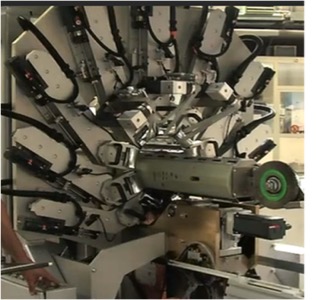

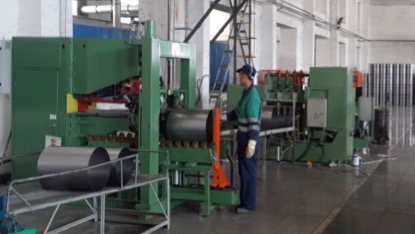

2、桶身成型设备
3、焊缝压平专用设备

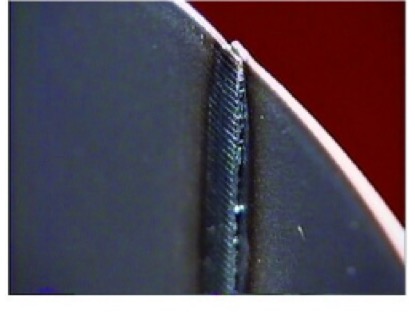

压平前

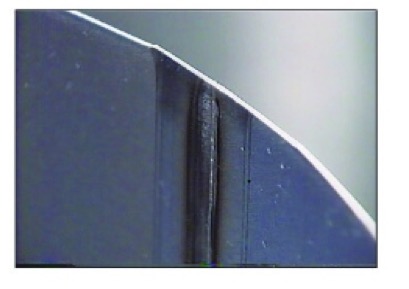

压平后

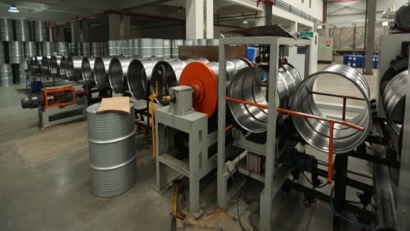

4、中小桶生产线（50~100L）
三、看得见的智能化，未来已来
江阴五星全面研发制桶设备的理念是：以客户需求作为产品开发的导向；以客户使用作为产品优化的基础。产品的设计以追求以下六大目标为方向：
●效率更高；
●稳定性更强；
●人力的消耗与干涉更少；
●设备使用成本更低；
●设备操作和维护更简易；
●设备外观更漂亮。
1、半成品生产自动化设备

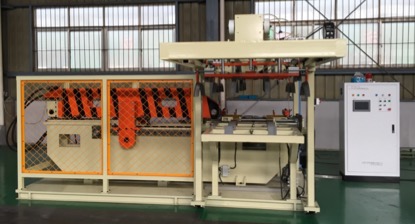

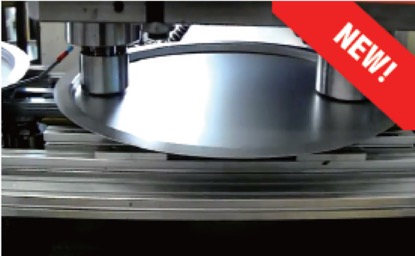

自动桶盖冲锁装设备

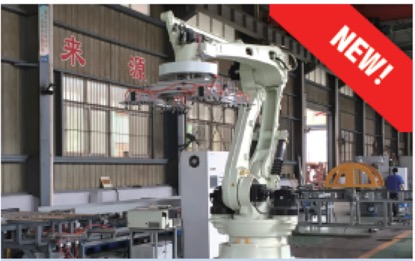

自动码垛设备
自动大小口拧盖设备
2、桶盖法兰自动铆接、冲字、码垛柔性生产线
 →
→
特点：
（1）柔性强：
●兼容大多数法兰品牌。
●适配多尺寸的桶盖，通过伺服技术可实现快速切换。
●适配多形状桶盖：有环筋，无环筋等。
（2）安全稳定：多重检测装置、润滑装置等。
（3）设备投入低：冲盖时完成冲孔，仅需一台冲床实现铆接。

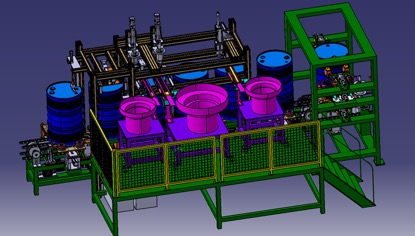

3、自动周转盖提取、吹气、大小桶塞拧紧、热转印专机
自动寻口--周转盖提取--吹气--大小桶塞拧紧--自动上防尘盖--热转印机。

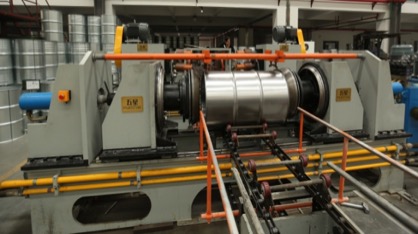

4、全自动200~210升钢桶焊机
（1）多款机型与配置可选：360，480，600，720只/小时
（2）高效低耗
（3）操作和维护方便快捷：切换品种、更换配件时间短
（4）柔性强：焊接长度650-1050mm
（5）更多配置可选：
●中央自动润滑系统；
●焊缝碾压机构；
●头尾切舌机构；
●桶身板在线剪切。
5、全自动中小桶钢桶焊机
（1）可能是柔性最强的钢桶焊机：
●直径270-571mm；
●高度230-950mm；
●厚度0.5-1.2mm的钢桶。
（2）精密定径装置，精确控制。
（3）模块化设计：伺服控制，快速切换至不同工作模式。
（4）维护方便快捷。
序号 |
名称 |
特点 |
1 |
上料机构 |
包括料架台，液压平台，机械手，双张检测机构等组成 |
2 |
卷圆系统 |
模块化控制，通过伺服可以快速调整，以适应不同尺寸桶身板的卷圆 |
3 |
桶身推送 |
伺服控制，快速到达预先设置的位置。 |
4 |
龙门架 |
带有动力底座，与焊机主体可前后移动，便于更换配件与维修。 |
5 |
定径装置
（腰鼓轮结构） |
多个小腰鼓轮组成1套定径机构 |
6 |
机头结构 |
五星专利机头设计，配件使用成本极大降低。整个机头由单独配置的工业冷油机进行冷却。 |
7 |
切舌机构 |
两端切舌的距离通过伺服进行控制，调整时间短。 |
8 |
冷却系统 |
水冷+工业冷油机双冷却系统 |
9 |
焊接控制系统 |
模块化控制，快速切换以焊接不同厚度的钢桶 |
我们会一步一个脚印，对质量、服务、技术创新的追求始终如一，从不懈怠。
不忘初心，不断提升自我，为客户朋友创造价值。
|
