力尔威钢桶预卷机安装使用说明书

文/王玉生

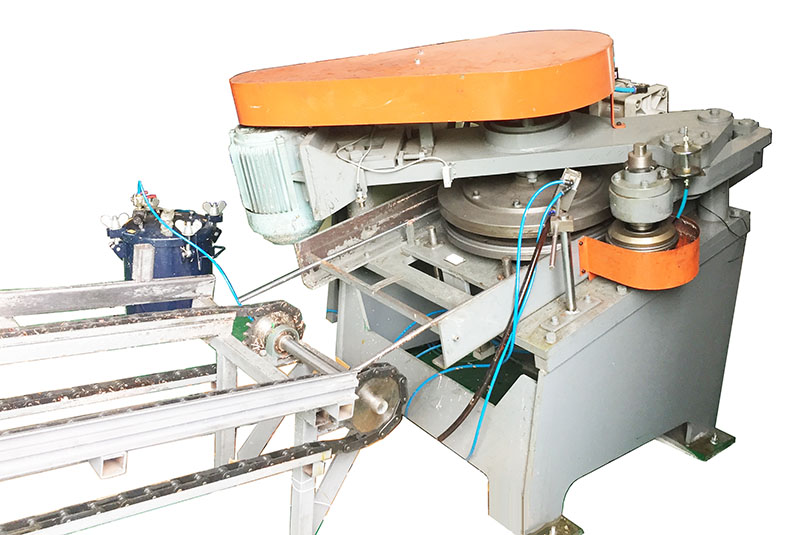

一、设备简介

1、设备作用

预卷机的设计目的是用来卷桶盖和桶底的边，以利于桶身和桶盖、底在卷边卷封时能有效的锁紧。

2、工作过程

本机有一个带角度的底座。底座的两端装有轨道，料靠自身重力滑入和卷边后滑出。在它的中间有带有卡盘的升降台，由底部的气缸带动上下。当料行至中间时升降台将料送至上部结构和驱动部位。上部结构有一个驱动卡盘、一个预卷轮、一个喷胶枪组成驱动卡盘由主电机通过V型带带动，预卷轮由气缸推动，喷胶枪将密封胶在卷边过程中加入卷边中，除去二次加工的时间人力。

3、技术优点

本机进出料的轨道表面镀铬保证光洁度，以至于料能顺利滑入滑出，且不易损伤料表面。预卷轮由硬材料制作，卷边R槽由数控车加工保证卷边质量，轮子整体真空淬火硬度保证。全程由进口PLC监控控制，无需人为二次操作，所使用的传感器有精度高、反应速度快、寿命长等特点保证该设备的长期稳定运行。

4、设备参数

设计效能：12/min

最大桶直径：571.5mm

厚度范围：0.8~1.2mm

驱动马达：5.5kw

卡盘气缸缸径：160mm

预卷气缸缸径：160mm

进给高度：1200mm

出料高度：580mm

空气压力：0.2~0.8MPA

预卷压力：0.3~0.4MPA

卡盘压力：0.2~0.4MPA

胶水压力：0.2~0.4MPA

质量：2000KG

电源：380V 3P+N+PE

二、安装调试

1、安装

本机采用水平地基安装，位置确定之后用膨胀栓固定。

2、调试

1）电源接通后，点击“主启动”卷边大盘顺时针运转为相位正确。

2）预卷轮调节

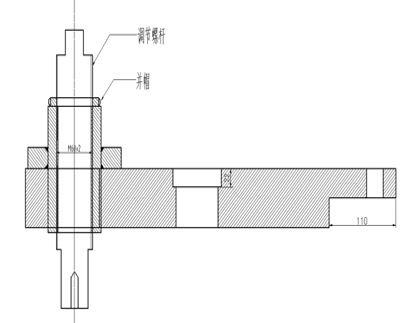

上图所示预卷轮安装架 ，调节时需将并帽松开，转动调节螺杆正时针预卷轮下降，逆时针预卷轮上升。调整完毕后务必将并帽锁紧。

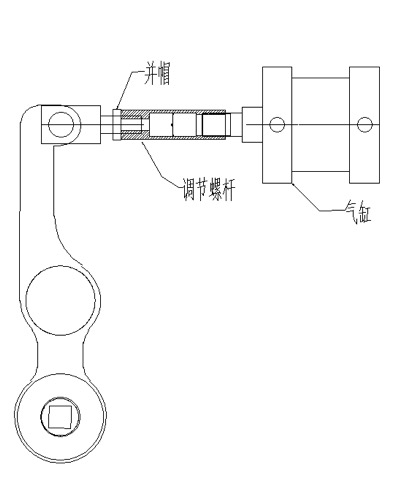

上图所示的是预卷轮推进机构，主要影响卷边大小，调节时将并帽松开，转动调节螺杆，顺时针卷边变大，逆时针卷边缩小。调节完毕锁紧并帽。注锁不紧将出现卷边不稳定！

三、操作规程

1、使用注意

本设备为全自动设备，运行状态下请勿将手伸入卡盘中，以免造成伤残。

2、使用方法

1）将急停打开，“自动 手动”开自手动位置

“主启动”运行大盘、“输送启动”运输与预卷机相衔接的输送、“大盘托起”运行托起大盘、“预卷轮”运行预卷轮推进气缸、“注胶”运行胶枪、“前挡”运行入口档盖器、“后档”运行出口档盖器。

电箱内时间继电器控制注胶时间

“时间加” ：

时间加+大盘托起（自动状态）：延长感应到盖之后大盘托起的反应时间，反之时间减+大盘托起则是缩短以下类同。

时间加+预卷轮：延长夹盖后预卷轮推进的反应时间，反之则缩短

时间加+注胶：延长预卷后注胶的反应时间，反之则缩短

注意组合键使用时速度要快，同时按不要超过3秒，否则清零该段时间。

2、自动运行

一切准备就绪，检查气压，以及机器内有无异物，将“自动手动”开至自动点击“启动”即可。

四、故障检修
